HARTING 09 66 355 6512 09663556512 Złącze męskie Ilość styków: 25 THR 1 szt.

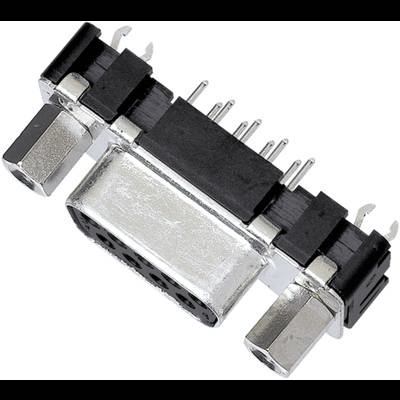

Srebrny, prostokątny złącz elektroniczny z wieloma metalowymi stykami i czarnymi elementami z tworzywa sztucznego.

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze żeńskie proste

Ilość styków

Połączenie komponentów

THR

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w pon. 9.11.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (32,76 zł / Sztuka)

32,76 zł

40,29 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 25

Złącze męskie
Ilość styków: 25

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: dziurkowany, prosty;
Typ połączenia: złącze do lutowania rozpływowego (THR)
Typ połączenia: płyta główna do karty córki;
Liczba kontaktów: 25
Długość szpilki: 2,9 mm
Rodzaj mocowania: kołnierz z gwintem 4-40 UNC
Skok, strona przyłącza: 2,76 mm
Prąd znamionowy: ‌ 6,5 A
Rezystancja izolacji:> 1010Ω
Rezystancja objętościowa: ≤10 mΩ
Temperatura graniczna: -55... +125°C (w przypadku lutowania rozpływowego maks. +240°C przez 15 s)
Cykle krycia: ≥ 250
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: II (400 ≤ CTI< 600)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym (PCT); Skorupa: stal, niklowana
Kolor wkładu: szary
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652
Waga netto: 13,15 g
Opis: standardowy
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Montaż na płytce drukowanej: za pomocą zatrzasków
Podłączanie na gorąco: nie
Grubość PCB: ≥1,6 mm
Siła wsuwania: ≤ 83 N
Siła uciągu: ≥ 7,8 N; ≤ 56 N
Płeć żeńska
Moment dokręcania: śruby śrubowe ≤0,6 Nm
Rozmiar: D-Sub 3
Rozstaw rzędów: 2,84 mm
Wysokość montażowa: ‌ 6,2 mm

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze żeńskie proste

Ilość styków: 25

Połączenie komponentów: THR

Zawartość: 1 szt.

Numer katalogowy producenta: 09663556512

Kolor: szary

Rodzaj styku DSUB: Styk stemplowany

Materiał styku: stop miedzi

Powierzchnia styku: metale szlachetne

Wymiary siatki: 2.76 mm

Model katalogowy producenta: 09 66 355 6512

: Plug/bus

: 25

Do pobrania

Karta katalogowa

Karta katalogowa 3004636 HARTING 09 66 355 6512 09663556512 Złącze męskie Ilość styków: 25 THR 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3004636 HARTING 09 66 355 6512 09663556512 Złącze męskie Ilość styków: 25 THR 1 szt.

Opis

Złącze, złącze do lutowania rozpływowego (THR), prąd znamionowy: 6,5 A, gniazdo, rozmiar: D-Sub 3

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
