HARTING 09673626801 Złącze męskie 09 67 362 6801, styki: 25, 1 szt.

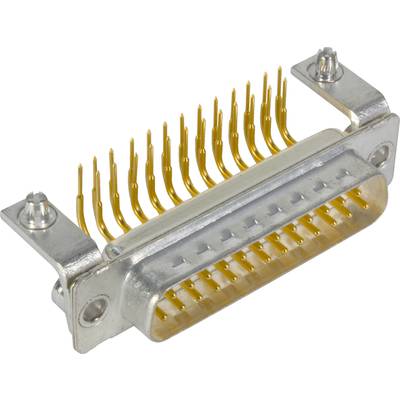

Metalowy wtyk D-Sub z 25 złoconymi stykami wystającymi z prostokątnej obudowy. Odpowiedni do połączeń szeregowych.

Opakowanie

sztuka

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze męskie kątowe

Ilość styków

Połączenie komponentów

lutowane

Karta katalogowa (PDF)

Dostawa w pon. 9.11.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (96,75 zł / Sztuka)

96,75 zł

119,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 25

Złącze męskie
Ilość styków: 25

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: obrócony;
Typ połączenia: połączenie lutowane na fali
Rodzaj połączenia: Płyta główna do karty córki
Liczba kontaktów: 25
Długość szpilki: 3,8 mm
Rodzaj mocowania: kołnierz z gwintem M3
Skok, strona przyłącza: 2,77 mm
Prąd znamionowy: ‌ 7,5 A
Rezystancja izolacji:> 1010Ω
Rezystancja objętościowa: ≤10 mΩ
Temperatura graniczna: -55... +125 °C
Cykle krycia: ≥ 250
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym (PBTP); Skorupa: stal cynowana
Kolor wkładu: biały
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652
Waga netto: 20,428 g
Opis: standardowy
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Montaż na płytce drukowanej: za pomocą zatrzasków
Podłączanie na gorąco: nie
Grubość PCB: ≥1,6 mm
Siła wsuwania: ≤ 83 N
Siła uciągu: ≥ 7,8 N; ≤ 56 N
Płeć: Długopis
Moment dokręcania: śruby śrubowe ≤0,6 Nm
Rozmiar: D-Sub 3
Rozstaw rzędów: 2,54 mm
Wysokość kołnierza: 7,3 mm
Wysokość montażowa: ‌ 7,3 mm

Opakowanie: sztuka

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze męskie kątowe

Ilość styków: 25

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Ilość cykli roboczych złącza: ≥ 250

Numer katalogowy producenta: 09673626801

Kolor: biały

Rodzaj styku DSUB: Styk przykręcany

Materiał styku: stop miedzi

Powierzchnia styku: metale szlachetne

Wymiary siatki: 2.77 mm

Specyfikacje klem zaciskowych: do lutowania falowego

Model katalogowy producenta: 09 67 362 6801

: Plug/bus

: 25

Do pobrania

Karta katalogowa

Karta katalogowa 3011466 HARTING 09673626801 Złącze męskie 09 67 362 6801, styki: 25, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3011466 HARTING 09673626801 Złącze męskie 09 67 362 6801, styki: 25, 1 szt.

Opis

Złącze, złącze lutowane na fali, prąd znamionowy: 7,5 A, pin, rozmiar: D-Sub 3
