HARTING 09 68 353 5611 09683535611 Złącze męskie Ilość styków: 25 lutowane 1 szt.

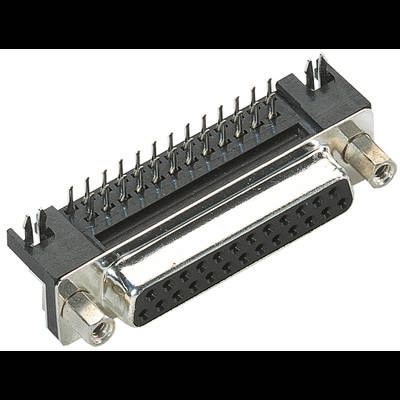

Czarny, prostokątny wtyk złącza z wieloma metalowymi stykami i mocowaniami śrubowymi, stosowany do podłączania urządzeń.

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze żeńskie kątowe

Ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

Dostawa w pon. 9.11.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (25,03 zł / Sztuka)

25,03 zł

30,79 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 25

Złącze męskie
Ilość styków: 25

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: dziurkowany;
Typ połączenia: połączenie lutowane na fali
Rodzaj połączenia: Płyta główna do karty córki
Liczba kontaktów: 25
Długość szpilki: 3,2 mm
Rodzaj mocowania: kołnierz z gwintem M3
Skok, strona przyłącza: 2,77 mm
Prąd znamionowy: ‌ 6,5 A
Rezystancja izolacji:> 1010Ω
Rezystancja objętościowa: ≤10 mΩ
Temperatura graniczna: -55... +125 °C
Cykle krycia: ≥ 500
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym (PBTP); Skorupa: stal, uszlachetniona powierzchnia
Kolor wkładu: czarny
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652
Waga netto: 15,6 g
Grubość warstwy: ≥ 30 µcala
Opis: standardowy
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Montaż na płytce drukowanej: za pomocą zatrzasków
Podłączanie na gorąco: nie
Grubość PCB: ≥1,6 mm
Siła wsuwania: ≤ 83 N
Siła uciągu: ≥ 7,8 N; ≤ 56 N
Płeć żeńska
Opis: ślad w USA
Dalsze kontakty: z kontaktem z ziemią
Moment dokręcania: śruby śrubowe ≤0,6 Nm
Rozmiar: D-Sub 3
Rozstaw rzędów: 2,84 mm
Wysokość montażowa: ‌ 6,3 mm

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze żeńskie kątowe

Ilość styków: 25

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Numer katalogowy producenta: 09683535611

Kolor: czarny

Rodzaj styku DSUB: Styk stemplowany

Materiał styku: stop miedzi

Powierzchnia styku: metale szlachetne

Wymiary siatki: 2.77 mm

Model katalogowy producenta: 09 68 353 5611

: Plug/bus

: 25

Do pobrania

Karta katalogowa

Karta katalogowa 3004776 HARTING 09 68 353 5611 09683535611 Złącze męskie Ilość styków: 25 lutowane 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3004776 HARTING 09 68 353 5611 09683535611 Złącze męskie Ilość styków: 25 lutowane 1 szt.

Opis

Złącze, rozmiar US, złącze do lutowania na fali, prąd znamionowy: 6,5 A, gniazdo, rozmiar: D-Sub 3

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
