Name: HARTING 14010413102333 Terminal PCB 0.75 mm² Ilość styków 4 czarny 1 szt.
Brand: HARTING
SKU: 3003614
Availability: BackOrder

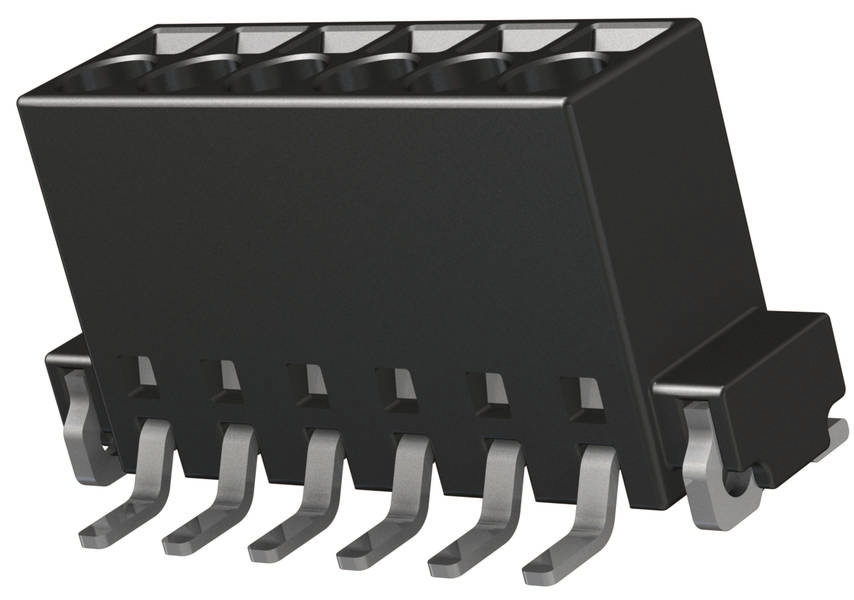

Czarno-szary elektryczny złącz z prostokątną obudową i otwartymi stykami po jednej stronie, osiem małych i siedem dużych.

Rodzaj produktu

Terminal PCB

Wymiary siatki

2.54 mm

Ilość styków

Połączenie komponentów

Wciskane złącze sprężynowo-klatkowe

Model katalogowy producenta

14 01 041 3102 333

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w wt. 29.12.2026

Liczba

Sztuki

Suma (22,79 zł / Sztuka)

22,79 zł

18,53 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 0.75 mm² Ilość styków 4

Opis 1 szt.

Dane techniczne

Seria: har-flexicon®
Element: zacisk PCB
Typ połączenia: złącze zaciskowe sprężynowe wciskane; złącze do lutowania rozpływowego (SMT)
Typ połączenia: PCB do kabla
Liczba kontaktów: 4
Rzędy styków wtyczki: 1
Skok, strona przyłącza: 2,54 mm
Prąd znamionowy: ‌ 6 A
Rezystancja izolacji:> 109 Ω
Rezystancja objętościowa: ≤20 mΩ
Temperatura graniczna: -40... +125 °C
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: polimer ciekłokrystaliczny (LCP)
Kolor wkładu: czarny
Materiał styków: stop miedzi
Powierzchnia styku: Sn nad Ni po stronie wtyczki; Sn nad Ni po stronie przyłącza
Klasa palności materiału zgodnie z UL 94: V-0
Waga netto: 2.5 g
Luz: ‌ 1,5 mm
Odległość pełzania: ‌ 1,6 mm
Cechy: Ponowne połączenie: 10 razy (tylko przy tym samym lub większym przekroju)
Napięcie znamionowe: 160 V
Mierzone napięcie szczytowe: 2,5 kV
Stopień zabrudzenia 3
Uwagi: Możliwe przekroje przewodów (sztywne/giętkie) do 0,75 mm² przy napięciu znamionowym 32 V przy III/2.
Siła wsuwania: ≤ 20 N
Siła uciągu: ≥ 4 N
Przekrój przewodu: AWG 26... AWG 20
Końcówka odizolowanego przewodu: 6 mm
Opis: poziomy
Odporność na wibracje: 5-150 Hz, 5 g, 0,35 mm, 2 godz./oś

Model katalogowy producenta: 14 01 041 3102 333

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Zaciskami sprzężynowymi Pusch-In

Wymiary siatki: 2.54 mm

Ilość rzędów: 1

Ilość styków: 4

Minimalna długość ściągania izolacji: 6 mm

Maksymalna długość ściągania izolacji: 6 mm

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Natężenie znamionowe: 6 A

Natężenie znamionowe - zaokrąglone: 6 A

Maksymalny przekrój przewodu elastycznego: 0.75 mm²

Maksymalny przekrój przewodu sztywnego: 0.75 mm²

Minimalna średnica przewodu (system AWG): 26

Maksymalna średnica przewodu (system AWG): 20

Materiał styku: stop miedzi

Materiał obudowy: stop miedzi

Kolor: czarny

Waga: 2.5 g

Numer katalogowy producenta: 14010413102333

Zawartość: 1 szt.

Napięcie znamionowe: 160 V

: Printed circuit board to cable

: Other

: 160 V

: 4

: Other

: -40-125 °C

: Other

: 2.5 kV

: Soldering connection

: Tin

: 2.54 mm

: 1

: Liquid crystal polymer

: Other

: Other

: 6 A

Do pobrania

Karta katalogowa

Karta katalogowa 3003614 HARTING 14010413102333 Terminal PCB 0.75 mm² Ilość styków 4 czarny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3003614 HARTING 14010413102333 Terminal PCB 0.75 mm² Ilość styków 4 czarny 1 szt.

Opis

Zacisk do PCB, poziomy, złącze sprężynowe wciskane, prąd znamionowy: 6 A, styki: 4, stop miedzi

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
