Name: Weidmüller 1782520000 Terminal dwupoziomowy 1.5 mm² Ilość styków 30 pomarańczowy 10 szt.
Brand: Weidmüller
SKU: 194287
Availability: BackOrder

Pomarańczowy złącz wielostykowy, odpowiedni do układów elektronicznych i połączeń urządzeń.

Rodzaj produktu

Terminal dwupoziomowy

Wymiary siatki

5.08 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

klema sprężynowa

do PCB

Karta katalogowa (PDF)

Dostawa w śr. 21.10

5 Sztuki

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (649,00 zł / Sztuka)

649,00 zł

527,64 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

Dostępnych jest tylko 5 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze zaciskowe do PCB

Opis 10 szt.

Dodatkowe informacje:

Dane techniczne

Model katalogowy producenta: LM2NZF 5.08/30/135 3.5SN OR BX

Rodzaj produktu: Terminal dwupoziomowy

Wymiary siatki: 5.08 mm

Ilość rzędów: 2

Ilość pinów w rzędzie: 30

Ilość styków: 30

Seria (zaciski): LMZF

Minimalna długość ściągania izolacji: 7.5 mm

Maksymalna długość ściągania izolacji: 7.5 mm

Połączenie komponentów: klema sprężynowa
do PCB

Natężenie znamionowe: 10 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 10 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalna średnica przewodu (system AWG): 24

Kierunek podłączania: pod kątem do PCB

Maksymalna średnica przewodu (system AWG): 14

Materiał styku: ocynowany

Kolor: pomarańczowy

Izolacja przewodów: tak

Waga: 42.9 g

Numer katalogowy producenta: 1782520000

Produkt przemysłowy: tak

Zawartość: 10 szt.

Napięcie znamionowe: 300 V

Szerokość produktu: 76.9 mm

Wysokość produktu: 29.1 mm

Długość produktu: 24.05 mm

Typ: LM2NZF 5.08/30/135 3.5SN OR BX

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów w rzędzie

Ilość styków

Rodzaj produktu

Ilość rzędów

Weidmüller 1782520000 Terminal dwupoziomowy 1.5 mm² Ilość styków 30 pomarańczowy 10 szt.

Numer produktu194287

Dostawa w śr. 21.10

5 zestaw/yConrad Electronic

Ten produkt

Terminal dwupoziomowy

Sztuki

Min.: 1

Vielfache: 1

649,00 zł^*

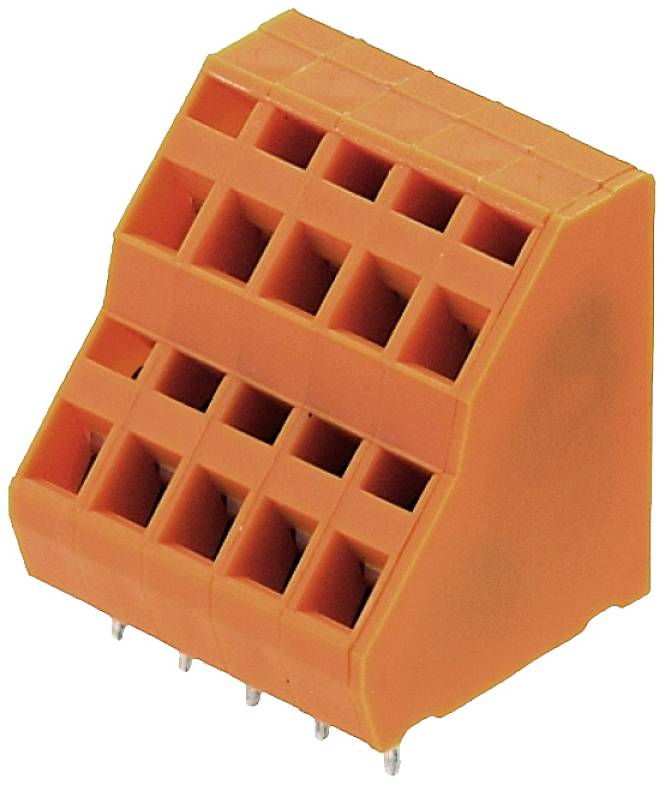

Weidmüller 1163480000 Zaciski śrubowe 1.5 mm² Ilość styków 64 pomarańczowy 10 szt.

Numer produktu1949454

Dostawa w wt. 22.12.2026

Conrad Electronic

Zaciski śrubowe

Sztuki

Min.: 1

Vielfache: 1

1269,00 zł^*

Weidmüller 1437910000 Zacisk sprężynowy 1.5 mm² Ilość styków 4 czarny 50 szt.

Numer produktu1950014

Dostawa w wt. 22.12.2026

Conrad Electronic

Zacisk sprężynowy

Sztuki

Min.: 1

Vielfache: 1

419,00 zł^*

Weidmüller 1437920000 Zacisk sprężynowy 1.5 mm² Ilość styków 6 czarny 50 szt.

Numer produktu1948892

Dostawa w pt. 20.11

Conrad Electronic

Zacisk sprężynowy

Sztuki

Min.: 1

Vielfache: 1

629,00 zł^*

Weidmüller 1437930000 Zaciski śrubowe 1.5 mm² Ilość styków 8 czarny 50 szt.

Numer produktu1951246

Dostawa w wt. 22.12.2026

Conrad Electronic

Zaciski śrubowe

Sztuki

Min.: 1

Vielfache: 1

809,00 zł^*

Weidmüller 1437940000 Zaciski śrubowe 1.5 mm² Ilość styków 16 czarny 20 szt.

Numer produktu1952911

Dostawa w wt. 22.12.2026

Conrad Electronic

Zaciski śrubowe

Sztuki

Min.: 1

Vielfache: 1

649,00 zł^*

Weidmüller 1758020000 Terminal dwupoziomowy 1.5 mm² Ilość styków 20 pomarańczowy 20 szt.

Numer produktu357638

Dostawa w czw. 7.01.2027

Conrad Electronic

Terminal dwupoziomowy

Sztuki

Min.: 1

Vielfache: 1

789,00 zł^*

Weidmüller 1764810000 Terminal dwupoziomowy 1.5 mm² Ilość styków 4 pomarańczowy 50 szt.

Numer produktu357897

Dostawa w śr. 21.10

5 zestaw/yConrad Electronic

Terminal dwupoziomowy

Sztuki

Min.: 1

Vielfache: 1

409,00 zł^*

Weidmüller 1764820000 Terminal dwupoziomowy 1.5 mm² Ilość styków 6 pomarańczowy 50 szt.

Numer produktu357898

Dostawa w śr. 21.10

5 zestaw/yConrad Electronic

Terminal dwupoziomowy

Sztuki

Min.: 1

Vielfache: 1

629,00 zł^*

Weidmüller 1764830000 Terminal dwupoziomowy 1.5 mm² Ilość styków 8 pomarańczowy 50 szt.

Numer produktu357899

Dostawa w czw. 19.11

Conrad Electronic

Terminal dwupoziomowy

Sztuki

Min.: 1

Vielfache: 1

789,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 194287 Weidmüller 1782520000 Terminal dwupoziomowy 1.5 mm² Ilość styków 30 pomarańczowy 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 194287 Weidmüller 1782520000 Terminal dwupoziomowy 1.5 mm² Ilość styków 30 pomarańczowy 10 szt.

Opis

Weidmüller 1782520000 |Wysokosprawny interfejs urządzenia z wysokim stopniem scalenia do popularnego przekroju przewodów 2,5mm². Wielorzędowy zacisk do płytek drukowanych w rastrze 5,08 mm z bezobsługowym złączem sprężynowym z kierunkiem odgałęzienia 135°. Dane znamionowe: 15A / 630V (IEC) lub 10A / 300V (UL) 0,20 - 2,5 mm² (IEC) / 26 - 14 AWG (UL) Klasa palności wg UL 94: V2 Zalety praktyczne: Prosta zmiana techniki złącza - kompatybilność z wielorzędowymi zaciskami śrubowymi.
