Name: HARTING 14020221404000 Terminal PCB Ilość styków 2 czarny 1 szt.
Brand: HARTING
SKU: 3003631
Availability: BackOrder

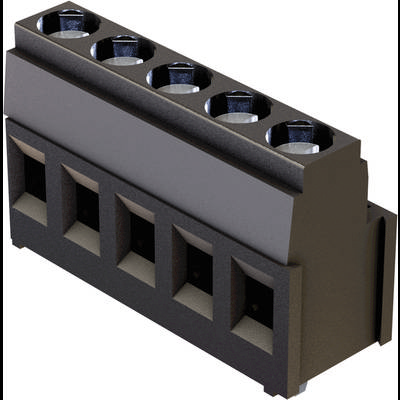

Czarny blok złącza z pięcioma gniazdami, prawdopodobnie odpowiedni do zastosowań elektronicznych.

Rodzaj produktu

Terminal PCB

Wymiary siatki

7.5 mm

Ilość pinów w rzędzie

Ilość styków

Kierunek podłączania

równolegle do PCB

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 18.01.2027

Liczba

Sztuki

Suma (8,47 zł / Sztuka)

8,47 zł

6,89 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB Ilość styków 2

Opis 1 szt.

Dane techniczne

Seria: har-flexicon®
Element: zacisk PCB
Rodzaj przyłącza: złącze śrubowe; złącze do lutowania rozpływowego (THR)
Typ połączenia: PCB do kabla
Liczba kontaktów: 2
Rzędy styków wtyczki: 1
Siatka, strona przyłącza: 7,5 mm
Prąd znamionowy: ‌ 17,5 A
Temperatura graniczna: -40... +110 °C
Grupa materiałów izolacyjnych: I (600 ≤ CTI)
Zastosowany materiał: poliamid (PA); polifelamid (PPA)
Kolor wkładu: czarny
Materiał styków: stop miedzi
Powierzchnia styku: Sn nad Ni po stronie wtyczki; Sn nad Ni po stronie przyłącza
Klasa palności materiału zgodnie z UL 94: V-0
Waga netto: 3,55 g
Napięcie znamionowe: 400 V
Mierzone napięcie szczytowe: 6 kV
Stopień zabrudzenia 3
Obszar zastosowania: do procesów lutowania rozpływowego THR
Przekrój przewodu: AWG 30... AWG 12
Długość odizolowania: 5,5... 6,5 mm
Opis: poziomy
Moment dokręcania: 0,5... 0,6 Nm
Dopuszczenia: UKCA
Rozmiar śruby: M3

Model katalogowy producenta: 14 02 022 1404 000

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: do Lutowania THT

Wymiary siatki: 7.5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 2

Ilość styków: 2

Minimalna długość ściągania izolacji: 5.5 mm

Maksymalna długość ściągania izolacji: 6.5 mm

Natężenie znamionowe: 17.5 A

Natężenie znamionowe - zaokrąglone: 17.5 A

Minimalna średnica przewodu (system AWG): 30

Kierunek podłączania: równolegle do PCB

Maksymalna średnica przewodu (system AWG): 12

Materiał styku: stop miedzi

Materiał obudowy: poliamid

Kolor: czarny

Waga: 3.55 g

Numer katalogowy producenta: 14020221404000

Zawartość: 1 szt.

Napięcie znamionowe: 400 V

: Printed circuit board to cable

: Other

: 400 V

: 2

: Other

: -40-110 °C

: Other

: 6 kV

: Soldering connection

: Tin

: 7.5 mm

: 1

: Polyamide (PA)

: Other

: Other

: 17.5 A

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów w rzędzie

Ilość styków

Kierunek podłączania

Natężenie znamionowe - zaokrąglone

Wymiary siatki

HARTING 14020221404000 Terminal PCB Ilość styków 2 czarny 1 szt.

Numer produktu3003631

Dostawa w pon. 18.01.2027

Conrad Electronic

Ten produkt

równolegle do PCB

17.5 A

7.5 mm

Sztuki

Min.: 1

Vielfache: 1

8,47 zł^*

HARTING 14020214101000 Terminal PCB Ilość styków 2 czarny 1 szt. sztuka

Numer produktu3003642

Dostawa w pon. 18.01.2027

Conrad Electronic

prostopadle do PCB

10 A

3.5 mm

Sztuki

Min.: 1

Vielfache: 1

13,29 zł^*

HARTING 14020214402000 Terminal PCB Ilość styków 2 czarny 1 szt. sztuka

Numer produktu3003620

Dostawa w pon. 18.01.2027

Conrad Electronic

równolegle do PCB

12 A

3.5 mm

Sztuki

Min.: 1

Vielfache: 1

6,10 zł^*

HARTING 14020215101000 Terminal PCB Ilość styków 2 czarny 1 szt. sztuka

Numer produktu3003643

Dostawa w pon. 18.01.2027

Conrad Electronic

prostopadle do PCB

10 A

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

13,29 zł^*

HARTING 14020215402000 Terminal PCB Ilość styków 2 czarny 1 szt. sztuka

Numer produktu3003621

Dostawa w pon. 18.01.2027

Conrad Electronic

równolegle do PCB

12 A

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

6,10 zł^*

HARTING 14020216101000 Terminal PCB Ilość styków 2 czarny 1 szt. sztuka

Numer produktu3003655

Dostawa w pon. 18.01.2027

Conrad Electronic

prostopadle do PCB

12 A

5 mm

Sztuki

Min.: 1

Vielfache: 1

6,10 zł^*

HARTING 14020216402000 Terminal PCB Ilość styków 2 czarny 1 szt. sztuka

Numer produktu3003629

Dostawa w pt. 30.10

202 sztukaConrad Electronic

równolegle do PCB

17.5 A

5 mm

Sztuki

Min.: 1

Vielfache: 1

3,78 zł^*

HARTING 14020216404000 Terminal PCB Ilość styków 2 czarny 1 szt. sztuka

Numer produktu3003630

Dostawa w pon. 18.01.2027

Conrad Electronic

równolegle do PCB

17.5 A

5 mm

Sztuki

Min.: 300

Vielfache: 300

4,29 zł^*

HARTING 14020225402000 Terminal PCB Ilość styków 2 czarny 1 szt. sztuka

Numer produktu3003634

Dostawa w pon. 18.01.2027

Conrad Electronic

równolegle do PCB

60 A

10.16 mm

Sztuki

Min.: 1

Vielfache: 1

31,49 zł^*

HARTING 14020227402000 Terminal PCB Ilość styków 2 czarny 1 szt. sztuka

Numer produktu3003626

Dostawa w pon. 18.01.2027

Conrad Electronic

równolegle do PCB

135 A

15 mm

Sztuki

Min.: 1

Vielfache: 1

80,99 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 3003631 HARTING 14020221404000 Terminal PCB Ilość styków 2 czarny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3003631 HARTING 14020221404000 Terminal PCB Ilość styków 2 czarny 1 szt.

Opis

Zacisk do PCB, poziomy, złącze śrubowe, prąd znamionowy: 17,5 A, styki: 2, stop miedzi, Sn na Ni po stronie wtyku, Sn na Ni po stronie przyłącza

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
