HARTING 15120162401000 Listwa ze złączami bagnetowymi Ilość rzędów 2 220 szt.

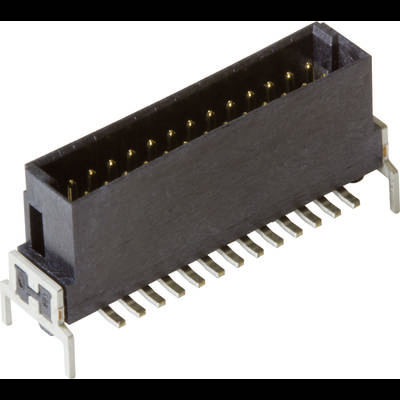

Czarny, prostokątny złącz z wieloma złotymi stykami, stosowany do połączeń elektronicznych na płytkach drukowanych.

Rodzaj produktu

Listwa ze złączami bagnetowymi

Rodzaj złącza

proste

Wymiary siatki

1.27 mm

Zawartość

220 szt.

Ilość pinów

Karta katalogowa (PDF)

Dostawa w śr. 9.12.2026

Liczba (Rozmiar opakowania 220 szt.)

Sztuki

Suma (2064,23 zł / Sztuka)

2064,23 zł

2539,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych

Ilość pinów 16
Ilość rzędów 2
Opis 220 szt.

Dane techniczne

Seria: har-flex®
Element: złącze męskie
Opis kontaktu: prosty
Typ połączenia: złącze do lutowania rozpływowego (THR)
Rodzaj połączenia: Płyta główna do karty dodatkowej; Płytka drukowana do kabla
Liczba kontaktów: 16
Rzędy styków wtyczki: 2
Siatka, strona przyłącza: 1,27 mm
Rezystancja izolacji: 109 Ω
Rezystancja styku: 25 mΩ
Temperatura graniczna: -55... +125 °C
Cykle krycia: ≥ 500
Napięcie probiercze Ueff: 0,5 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI 400)
Zastosowany materiał: polimer ciekłokrystaliczny (LCP)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Waga netto: 23 g
Nazwa: Sygnał
Raster, strona wtykowa: 1,27 mm
Luz: ≥ 0,4 mm
Droga upływu: ≥ 0,4 mm
Wysokość stosu: 3,25 mm

Rodzaj produktu: Listwa ze złączami bagnetowymi

Rodzaj złącza: proste

Ilość pinów: 16

Ilość rzędów: 2

Wymiary siatki: 1.27 mm

Połączenie komponentów: THR

Materiał obudowy: PA

Numer katalogowy producenta: 15120162401000

Zawartość: 220 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 15 12 016 2401 000

Rezystancja styku: 25 mΩ

Rezystancja izolacji: 109 Ω

: Printed circuit board to cable

: Other

: 16

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Do pobrania

Karta katalogowa

Karta katalogowa 3002760 HARTING 15120162401000 Listwa ze złączami bagnetowymi Ilość rzędów 2 220 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3002760 HARTING 15120162401000 Listwa ze złączami bagnetowymi Ilość rzędów 2 220 szt.

Opis

Złącze męskie, złącze do lutowania rozpływowego (THR), styki: 16, proste, stop miedzi, metal szlachetny na Ni po stronie przyłącza, Sn na Ni po stronie przyłącza

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
