Hensel 20001472 Punkt rozłączenia Hensel PV 150 kVA, 15:00LS+NA Mi AE 1243 Punkt odłączenia PV 3 styki 1 szt.

Skrzynka elektryczna z przezroczystą obudową, ukazująca wewnętrzne okablowanie i elementy elektryczne. Idealna do zastosowań przemysłowych.

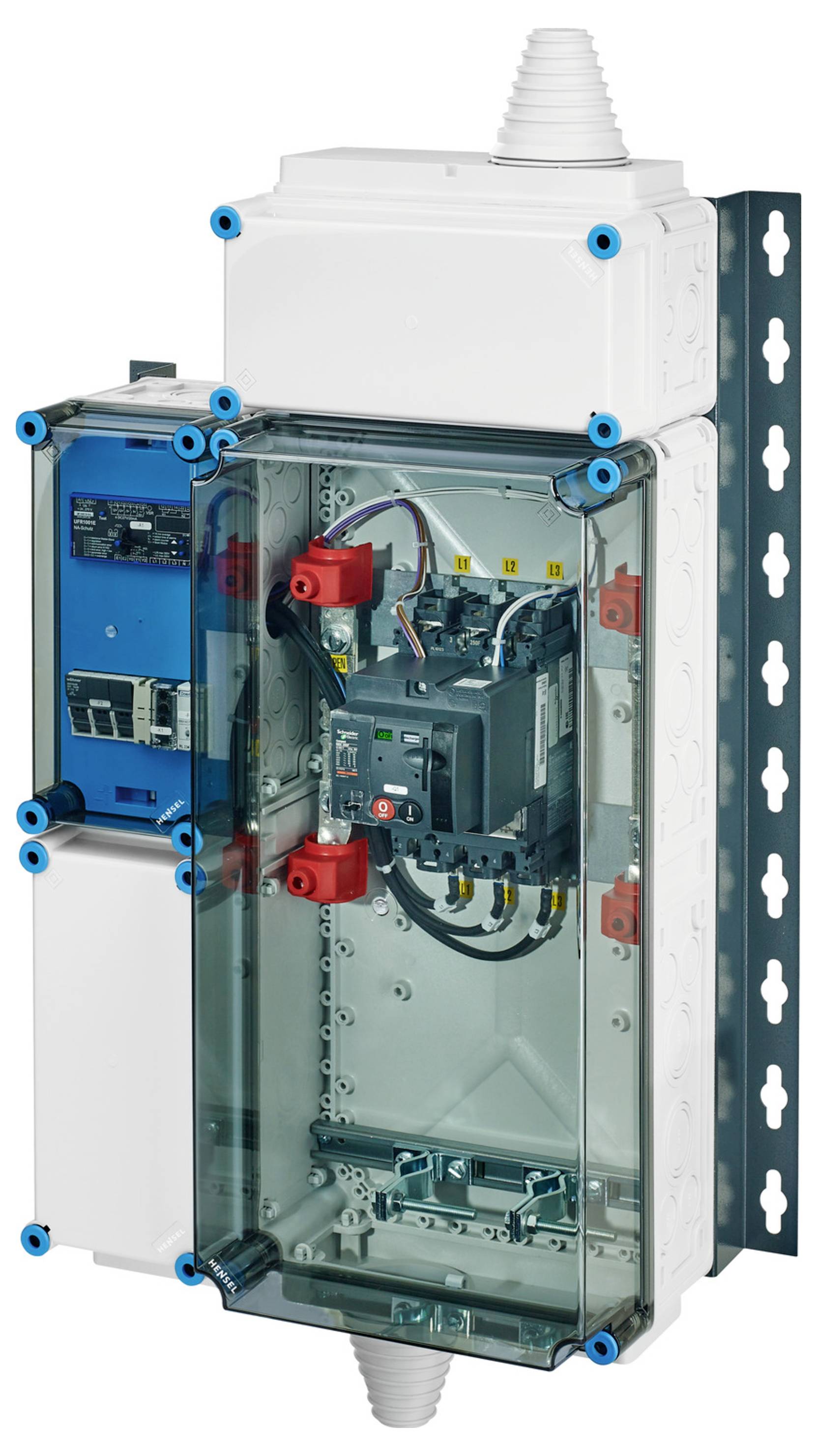

Elektryczna szafa sterownicza z przezroczystą obudową, prezentująca okablowanie i komponenty elektryczne przeznaczone do zastosowań technicznych.

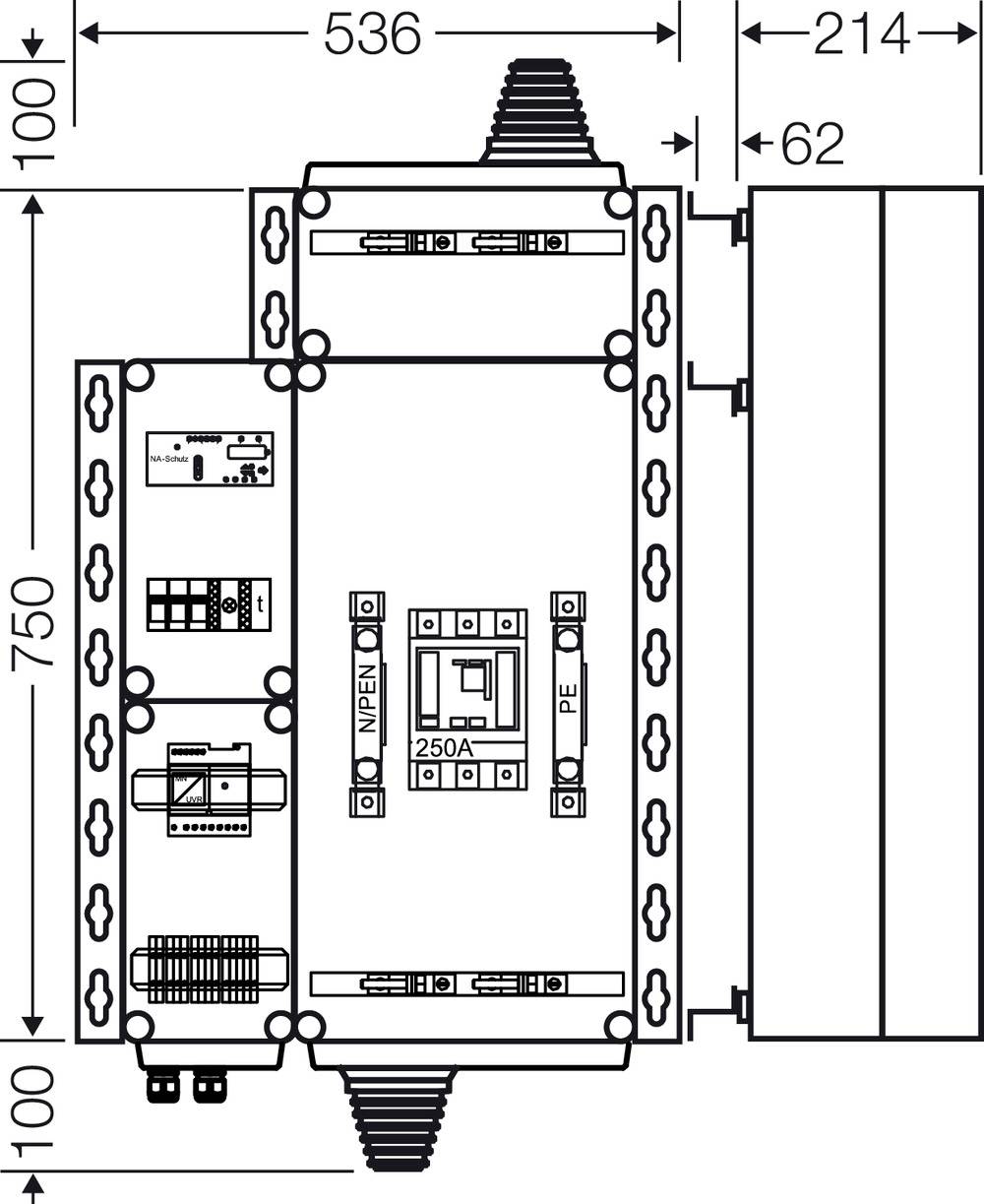

Rysunek techniczny elektrycznej szafy sterowniczej z wymiarami. Główne komponenty są oznaczone, np. bezpiecznik '250A'.

1/3

Rodzaj produktu

Punkt odłączenia PV

Ilość styków

Wymiary

(S x W x G) 536.00 x 950.00 x 276.00 mm

Zawartość

1 szt.

Szerokość produktu

536.00 mm

Karta katalogowa (PDF)

Dostawa w pon. 24.08

1 Sztuki

Liczba

Sztuki

Suma (18 535,77 zł / Sztuka)

18 535,77 zł

22 799,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 1 sztuka

Zgłoś wątpliwości prawne

Dane techniczne

Ilość biegunów 3
Prąd znamionowy: 215 A
Zdolność wyłączania zgodnie z IEC 947, lcu, 400 V: 36 kA
Napięcie znamionowe AC 50 Hz: 400 V
Nadaje się do montażu w rzędzie: nie
Zwalniacz przeciążeniowy: 90..250 A
Z funkcją zabezpieczenia przed zwarciem doziemnym: nie
Wysokość: 950 mm
Szerokość: 536 mm
Głębokość: 276 mm

Rodzaj produktu: Punkt odłączenia PV

Ilość styków: 3

Wymiary: (S x W x G) 536.00 x 950.00 x 276.00 mm

Zawartość: 1 szt.

Szerokość produktu: 536.00 mm

Wysokość produktu: 950.00 mm

Głębokość produktu: 276.00 mm

Funkcja ładowania bezprzewodowego: Nie

Do pobrania

Karta katalogowa

Karta katalogowa 3163008 Hensel 20001472 Punkt rozłączenia Hensel PV 150 kVA, 15:00LS+NA Mi AE 1243 Punkt odłączenia PV 3 styki 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3163008 Hensel 20001472 Punkt rozłączenia Hensel PV 150 kVA, 15:00LS+NA Mi AE 1243 Punkt odłączenia PV 3 styki 1 szt.

Opis

Punkty izolacyjne do przyłączania systemów wytwórczych do sieci niskiego napięcia to gotowe do podłączenia rozdzielnie do 135 kW/150 kVA zgodnie z VDE-AR-N 4105 z rozłącznikiem sprzęgającym i zabezpieczeniem NA. Obudowy wykonane z wysokiej jakości tworzywa termoplastycznego są izolowane. Stopień ochrony IP 54/IP 65. Nadają się do chronionego montażu na zewnątrz i są odporne na promieniowanie UV. Punkt separacyjny dla systemów wytwarzania dla elektrociepłowni, fotowoltaiki i turbin wiatrowych. Moc znamionowa 135 kW/150 kVA, dla sieci TN 4/5-przewodowej. Przełącznik krawatowy z 1 wyłącznikiem z napędem silnikowym, 3-biegunowy. Zamki pokrywy do obsługi narzędzia, z możliwością plombowania. Montaż naścienny za pomocą szyn montażowych.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

Punkt aktywacji Moc znamionowa 135 kW / 150 kVA • Dla elektrowni kogeneracyjnych, fotowoltaicznych i wiatrowych • Dla konfiguracji sieci TN-C, TN-S, TN-CS.
