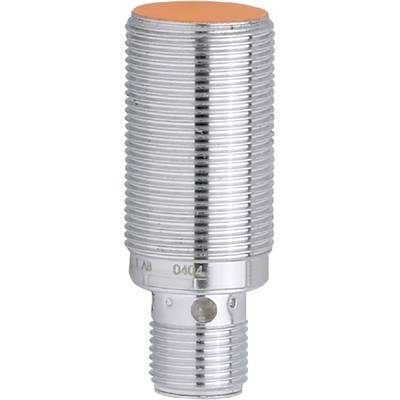

Czujnik indukcyjny ifm Electronic NG501A 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik indukcyjny
Rodzaj styku
1 NC
Maksymalna odległość przełączania
8 mm
Wyjście czujnika
NAMUR
Złącze czujnika
M12
Karta katalogowa (PDF)
Liczba
Suma (186,18 zł / Sztuka)
186,18 zł
229,00 zł
z VAT (klient indywidualny)
Cena netto
Cechy produktu
Czujnik zbliżeniowy pojemnościowy
- Do zastosowań w obszarach zagrożonych wybuchem
- Do podłączenia do obwodów iskrobezpiecznych
- Wyraźnie widoczne wskazanie stanu przełączenia
- Solidna metalowa obudowa do stosowania w trudnych warunkach przemysłowych
- Trwale czytelna laserowa tabliczka znamionowa
Dane techniczne
- Wymiary [mm]: M18 x 1 / L = 46
- Podłączenie do wzmacniacza przełączającego: tak
- Napięcie przyłączeniowe DC [V]: 7,5...30; (w przypadku stosowania poza obszarem Ex)
- Wyświetlacz: Stan przełączania: 4 x dioda LED 90°, żółta
- Odległość robocza [mm]: 0...6,48
- Temperatura otoczenia-1 [°C]: -20...70
- Identyfikacja urządzenia ATEX: II 1G Ex ia IIC T6 Ga; II 1D Ex ia IIIC T 90°C Da
- Funkcja wyjścia: normalnie zamknięta
- Obciążalność stała wyjścia przełączającego DC [mA]: 30; (w przypadku stosowania poza obszarem Ex)
- Rodzaj montażu: podtynkowy
- Wersja elektryczna: NAMUR
- Obudowa: konstrukcja gwintowana
- Masa [g]: 90 000
- Nazwa gwintu: M18 x 1
- Histereza: 1...15
- Współczynnik korygujący (Al): 0,4
- Współczynnik korygujący (Cu): 0,3
- Współczynnik korygujący (Ms): 0,5
- Współczynnik korekcyjny (V2A): 0,7
- Stal współczynnika korygującego (St37): 1
- Maksymalna indukcyjność własna [µH]: 190
- Maksymalna pojemność własna [nF]: 200
- MTTF: 3387
- Napięcie znamionowe DC [V]: 8,2; (1kΩ)
- Rzeczywista odległość przełączania Sr [mm]: 8 ± 10%
- Odległość wykrywania [mm]: 8
- Częstotliwość przełączania DC [Hz]: 400
- Dryf punktu przełączania: -10...10
- Wzmacniacz przełączający: Podłączenie do certyfikowanych obwodów iskrobezpiecznych o maksymalnych wartościach: U = 15 V / I = 50 mA / P = 120 mW
- Naprężenia udarowe/wibracyjne: 30 g (11 ms) / 10-55 Hz (1 mm)
- Stopień ochrony: IP 66; IP67
- Klasa ochrony: II
- Złącze wtykowe: Wtyczka - Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Pobór prądu [mA]:< 1; (blokowanie; prowadzenie:> 2.1)
- Dopuszczenie: BVS 04 ATEX E 091 X; IECEx BVS 06.0003
- Rodzaj produktu
Czujnik indukcyjny
- Model katalogowy producenta
NG501A
- Rodzaj styku
1 NC
- Maksymalna odległość przełączania
8 mm
- Wyjście czujnika
NAMUR
- Materiał obudowy
metal
- Typ czujnika
Indukcyjne
- Rodzaj mocowania czujnika
podtynkowy
- Rozmiar czujnika
M18
- Złącze czujnika
M12
- Specyfikacja czujnika
wskaźnik LED
- Minimalna temperatura
-20 °C
- Maksymalna temperatura
70 °C
- Długość produktu
46 mm
- Średnica produktu
18 mm
- Wymiary
(Ø x D) 18 mm x 46 mm
- Zawartość
1 szt.
- Częstotliwość przełączania
400 Hz
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3316863 Czujnik indukcyjny ifm Electronic NG501A 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3316863 Czujnik indukcyjny ifm Electronic NG501A 1 szt.
Opis
ifm NG501A Czujnik indukcyjny
