Zdjęcie poglądowe
ifm Electronic Czujnik przepływu wirowego SV4500 SV4500 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Rodzaj produktu
Czujnik przepływu wirowego
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
SV4500
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (2059,00 zł / Sztuka)
2059,00 zł
1673,98 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Czujnik przepływu wirowego ifm SV4500
- Niezawodny zapis przepływu i temperatury medium
- Z wyjściem przełączającym lub częstotliwościowym i IO-Link
- Optymalne ustawienie dzięki możliwości obracania wyświetlacza
- Łatwy do odczytania kolorowy wyświetlacz z naprzemiennym wyświetlaniem czerwono-zielonym
- Nadaje się do wody, wody dejonizowanej i wody chłodzącej
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 6
- Czas reakcji - monitorowanie przepływu [s]: 1; (dAP = 0)
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2
- Zakres wyświetlania - monitorowanie temperatury [°C]: -30...110
- Zakres wyświetlania [l/min]: 0...24
- Zakres wyświetlania [m3/h]: 0...1,44
- Wytrzymałość na ściskanie [MPa]: 1,2
- Wersja IO-Link: 1.1
- Norma SDCI: IEC 61131-9
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: 0...60
- Moment dokręcania [Nm]: 30
- Zastosowanie: do zastosowań przemysłowych
- Rozdzielczość [l/min]: 0,1
- Rozdzielczość [m3/h]: 0,005
- Rozdzielczość - monitorowanie temperatury [°C]: 0,5
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał częstotliwościowy; łącze wejścia/wyjścia; (konfigurowalne)
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]:< 3
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...30 DC
- Wartość procesu tłumienia dAP - kontrola przepływu [s]: 0...5
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 100
- Wytrzymałość na ściskanie [bar]: 12
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
- Wersja elektryczna: PNP/NPN
- Częstotliwość w punkcie końcowym FRP [Hz]: 100...1000
- Częstotliwość w punkcie końcowym FRP - monitorowanie temperatury [Hz]: 100...1000
- Punkt końcowy częstotliwości FEP [l/min]: 4...20
- Punkt końcowy częstotliwości FEP [m3/h]: 0,24...1,2
- Punkt końcowy częstotliwości FEP - monitorowanie temperatury [°C]: 10...90
- Punkt początkowy częstotliwości FSP - monitorowanie temperatury [°C]: -10...70
- Dokładność - monitorowanie temperatury [K]: ± 1
- Dokładność (w zakresie pomiarowym) - kontrola przepływu: ± 2% MEW; (Woda)
- Łączne wyniki: 2
- Masa [g]: 442 000
- W krokach - Monitorowanie temperatury [°C]: 0,5
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -20...80
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Media: Woda; roztwory glikolu; Smar chłodzący
- Temperatura medium [°C]: -10...90
- Zakres pomiarowy [l/min]: 1...20
- Zakres pomiarowy [m3/h]: 0,06...1,2
- Zakres pomiarowy - monitorowanie temperatury [°C]: -10...90
- Dynamika pomiaru: 1:20
- Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
- Min. czas cyklu procesu [ms]: 3
- MTTF: 342
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty/normalnie zamknięty; logika przełączania; wyjście częstotliwościowe; opóźnienie przełączania/redukcji; Tłumienie; Jednostka wyświetlacza
- Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
- Przyłącze procesowe: przyłącze gwintowe Rc 1/2 z gwintem wewnętrznym DN8
- Analogowe dane procesowe: 2
- Binarne dane procesowe: 2
- Punkt przełączania rP [l/min]: 1...19,8
- Punkt przełączania rP [m3/h]: 0,06...1,19
- Punkt załączenia rP - monitorowanie temperatury [°C]: -10...89
- Punkt przełączania SP [l/min]: 1,2...20
- Punkt przełączania SP [m3/h]: 0,07...1,2
- Punkt przełączania SP - kontrola temperatury [°C]: -9...90
- Przyrost [l/min]: 0,1
- Wielkość kroku [m3/h]: 0,005
- Stopień ochrony: IP 65; IP67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 30
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4404 (stal nierdzewna / 316L); ETFE; PA6T; PPS; FKM
- Powtarzalność - monitorowanie przepływu: ± 0,5% MEW
- Rodzaj produktu
Czujnik przepływu wirowego
- Model katalogowy producenta
SV4500
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Złącze czujnika
M12
- Czas reakcji
1 s
- Wyjście czujnika
PNP
NPN
- Materiał
stal nierdzewna
- Materiał obudowy
stal nierdzewna V4A
- Minimalna temperatura medium
-10 °C
- Maksymalna temperatura medium
90 °C
- Maksymalne ciśnienie robocze
12 bar
- Dokładność pomiaru
2 %
IP65
- Waga
0.4420 kg
- Minimalna temperatura otoczenia
0 °C
- Maksymalna temperatura otoczenia
60 °C
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3321049 ifm Electronic Czujnik przepływu wirowego SV4500 SV4500 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321049 ifm Electronic Czujnik przepływu wirowego SV4500 SV4500 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Opis
Czujnik przepływu wirowego ifm SV4500
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Często kupowane razem
(* Podane ceny są cenami netto) Ten produkt
Conrad Electronic
2059,00 zł*
Suma:
3078,49 zł*
Często wyszukiwane Przemysłowe czujniki napełnienia i przepływu:

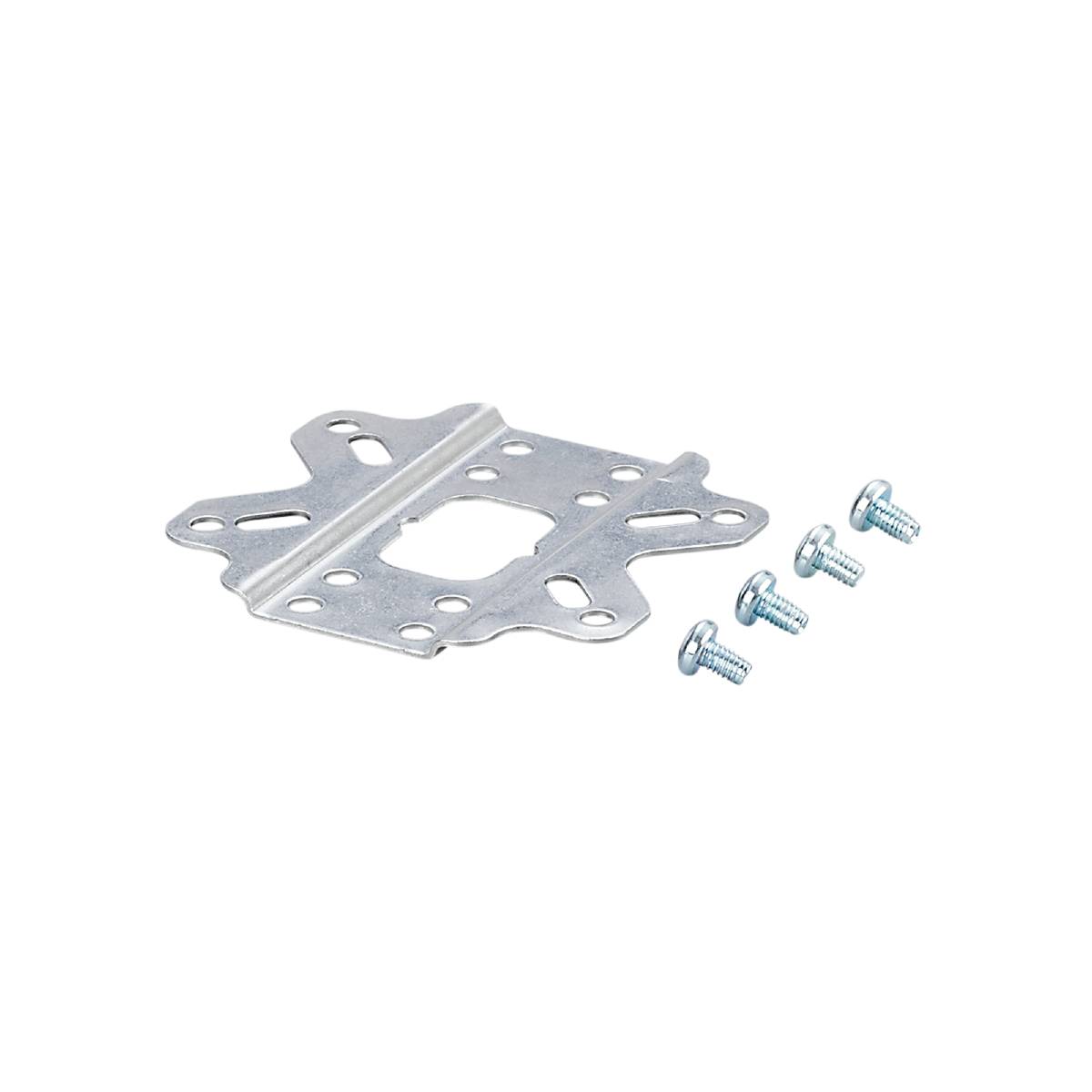

Akcesoria
