Name: ifm Electronic Inklinometr JN2200 JN2200 Zakres pomiarowy: -180 - +180 ° IO-Link M12 1 NO, 1 NC, Analog
Brand: ifm Electronic
SKU: 3321321
Availability: BackOrder

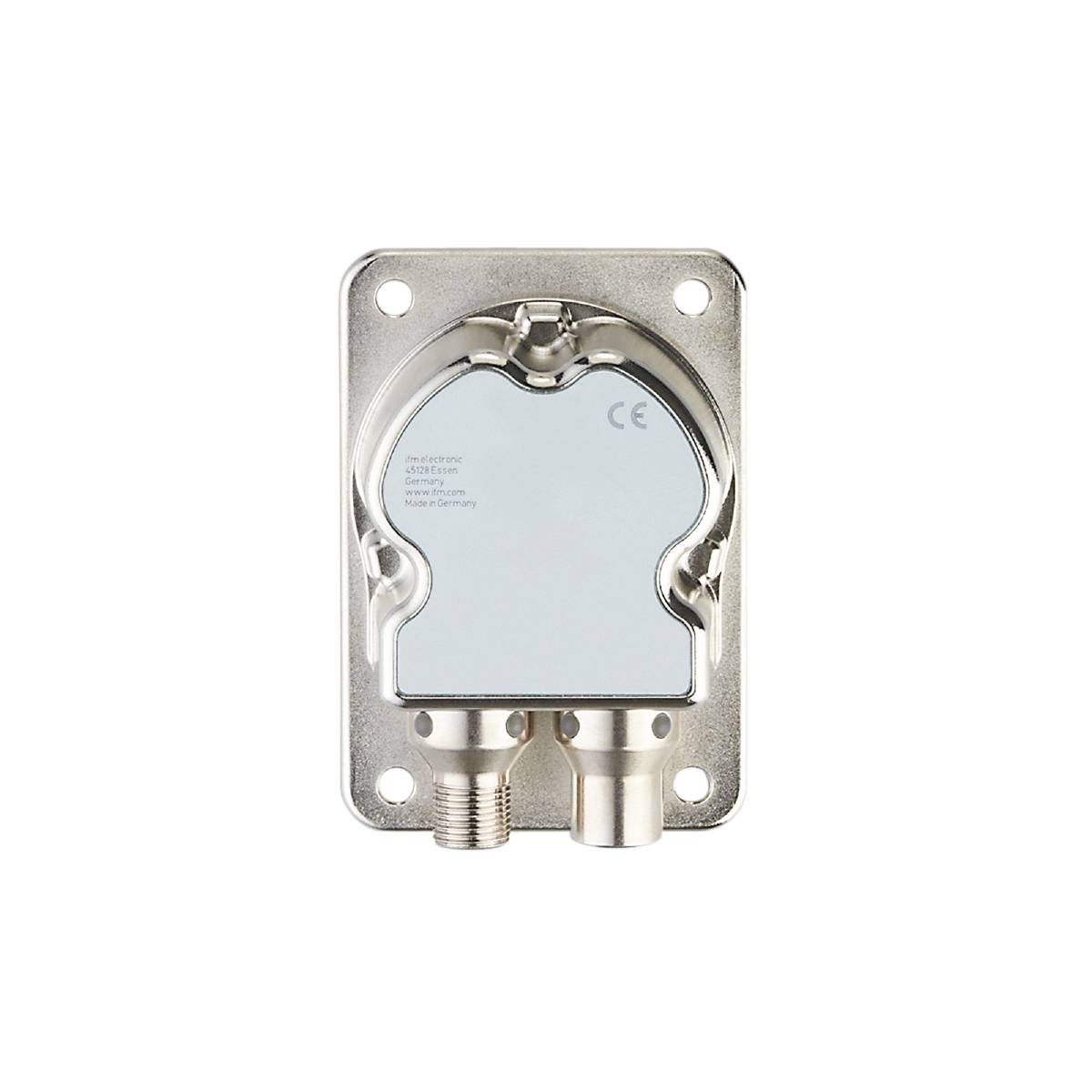

Czujnik metalowy o prostokątnym kształcie, z dwoma złączami od dołu. Urządzenie przeznaczone do wykrywania sygnałów fizycznych lub elektrycznych.

Zdjęcie poglądowe

Rodzaj produktu

Inklinometr

Maksymalne napięcie robocze

30 V/DC

Maksymalny zakres pomiarowy

+180 °

Wyjście czujnika

PNP

NPN

Złącze czujnika

M12

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

Liczba

Sztuki

Suma (2689,00 zł / Sztuka)

2689,00 zł

2186,18 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Czujnik

Precyzyjny pomiar kątów pochylenia w kierunkach X i Y
Wysoka dokładność pomiaru w całym zakresie kątowym w dwóch osiach
Z dwoma programowalnymi wyjściami przełączającymi, dwoma skalowalnymi wyjściami analogowymi i IO-Link
Zwarta i wytrzymała obudowa
Wysoki stopień ochrony dla potrzeb trudnych warunkach przemysłowych

Dane techniczne

Wymiary [mm]: 90 x 62 x 33,2
Napięcie wyjścia analogowego [V]: 2...10; (w przypadku błędu: 1)
Prąd wyjścia analogowego [mA]: 4...20; (w przypadku błędu: 2)
Liczba wyjść analogowych: 2
Liczba wyjść cyfrowych: 2
Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 2
Liczba osi pomiarowych - pomiar drgań: możliwość parametryzacji X/Y/Z
Liczba osi pomiarowych - pomiar nachylenia: 2
Wyświetlacz: Działanie: 1 x LED, zielony; Punkt przełączania: 1 x dioda LED, żółta
Rozdzielczość-nachylenie [°]: 0,05
Zasada działania pochylenia: statyczna
Dokładność nachylenia [°]: ≤ ± 0,5; (Absolutnie)
Nachylenie histerezy [°]: ≤ ± 0,05
Wersja IO-Link: 1.1
Diagnoza zasady pomiaru: pojemnościowy MEMS
Norma SDCI: IEC 61131-9 CDV
Typ transmisji IO-Link: COM2 (38,4 kbodów)
Temperatura otoczenia-1 [°C]: -40...85
Zastosowanie: Precyzyjny pomiar nachylenia w 2 osiach do zastosowań mobilnych i przemysłowych
Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (programowalne)
Sygnał wyjściowy: sygnał analogowy; sygnał przełączający
Wymagana klasa portu głównego: A
Czas opóźnienia czuwania [s]: 300; (Czas nagrzewania; Maks. czas inicjalizacji: 1000 m)
Napięcie robocze [V]: 9,2...30 DC; (Napięcie wyjściowe: 12...30 DC; IO-Link: 18...30 DC)
Obciążalność trwała wyjścia przełączającego DC [mA]: 125; (125 (85°C); 200 (60°C); 250 (40°C))
Pozycja montażowa: pozioma
Wersja elektryczna: PNP/NPN
Zakres częstotliwości - pomiar drgań [Hz]: 0,1...400
Dokładność wyjścia analogowego [%]: ≤ 1
Łączne wyniki: 4
Masa [g]: 410 000
Częstotliwość graniczna - pomiar nachylenia [Hz]: 0,5...10; (możliwość parametryzacji)
Interfejs komunikacyjny: IO-Link
Zabezpieczenie przed zwarciem: tak
Temperatura przechowywania [°C]: -40...85
Maks. obciążenie [Ω]: 220; (220 (9,2…15 V) / 500 (15…30 V))
Maks. spadek napięcia na wyjściu DC [V]: 2,5
Maks. pobór prądu [mA]: 330; (9,2 V prądu stałego; -40°C)
Zakres pomiarowy drgań - pomiar drgań [g]: 16; (± 2; ± 4; ±8 parametryzowalne)
Zakres pomiarowy oscylacji - pomiar drgań [mm/s]: 3200
Min. rezystancja obciążenia [Ω]: 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
Min. czas cyklu procesu [ms]: 5
MTTF: 176
Norma: Zgodna z ECE R 10, Rev. 5; ISO 7637-3:2007-07
Opcje parametryzacji: Kąt (X/Y) / Wibracja (Veff/aPeak); histereza / okno; punkty przełączania; logika przełączania; sygnalizacja błędów; autotest; Wyjście prądowe/napięciowe
Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
Analogowe dane procesowe: 2
Binarne dane procesowe: 2
Stopień ochrony: IP 65; IP67; IP68; IP69K
Klasa ochrony III
Tryb SIO: tak
Złącze wtykowe: 1. cyfrowe - Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A/2. analogowe - Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
Pobór prądu [mA]: 90; (24 V prądu stałego, 25°C)
Współczynnik temperaturowy [1/K]: ≤ ± 0,02°
Odporność na przeciążenie: tak
Zabezpieczenie przed odwrotną polaryzacją: tak
Ochrona przed nieprawidłowością biegunową tak
Powtarzalność [°]: ≤ ± 0,1
Zakres kąta - pomiar pochylenia [°]: ± 180

Rodzaj produktu: Inklinometr

Model katalogowy producenta: JN2200

Minimalne napięcie robocze: 9.2 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 9.2 - 30 V/DC

Natężenie robocze: 90 mA

Rodzaj styku: 1 NO
1 NC
Analog

Minimalny zakres pomiarowy: -180°

Maksymalny zakres pomiarowy: +180°

Zakres pomiarowy: -180 - +180 °

Rozdzielczość: 0.05°

Ilość osi: 2

Wyjście czujnika: PNP
NPN

Minimalny sygnał wyjściowy: 2 V

Maksymalny sygnał wyjściowy: 10 V

Dokładność pomiaru: 0.5°

Złącze czujnika: M12

Specyfikacja czujnika: wskaźnik LED

Interfejs komponentów: IO-Link

Minimalna temperatura: -40 °C

Maksymalna temperatura: 85 °C

Długość produktu: 90 mm

Szerokość produktu: 62 mm

Wysokość produktu: 33.2 mm

Zgodne z RoHS: Tak

Zawartość: 1 szt.

UKCA: nie dotyczy
