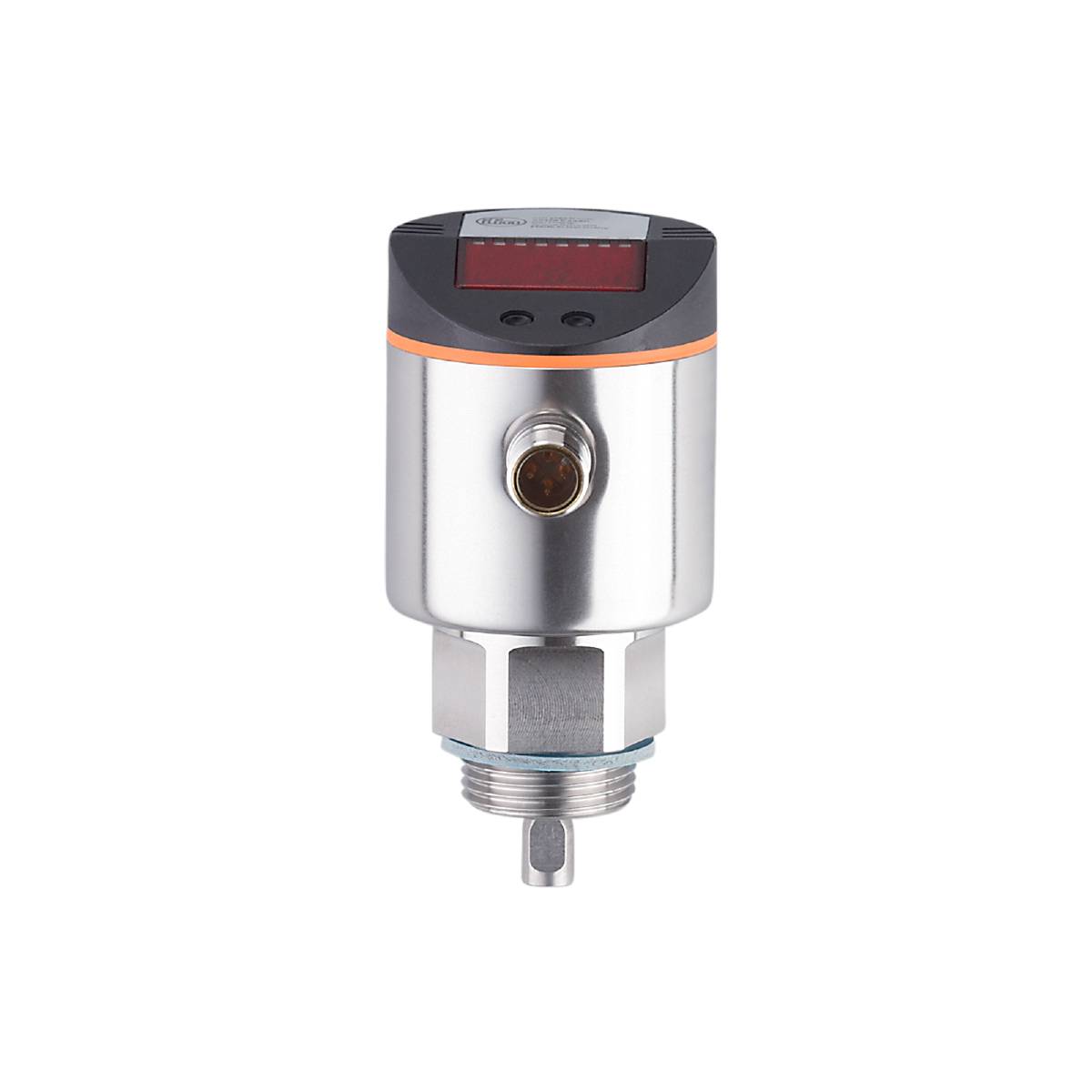

Zdjęcie poglądowe
ifm Electronic LR7009 Elektroniczny czujnik poziomu LR7009, 0.02 - 1.58 m, 18 - 30 V/DC, 1 szt.
Rodzaj produktu
Elektroniczny czujnik poziomu
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Maksymalny zakres pomiarowy
1.58 m
Model katalogowy producenta
LR7009
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (2229,00 zł / Sztuka)
2229,00 zł
1812,20 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
ifm LR7009 Elektroniczny czujnik poziomu
- Do niezawodnego monitorowania poziomu w zbiornikach i kontenerach
- Nadaje się do wody, olejów i smarów chłodzących
- Czytelny 4-cyfrowy wyświetlacz LED
- System modułowy składający się z elektroniki analizującej i pręta sondy
- Dostosowanie do różnych wysokości pojemników poprzez skrócenie pręta sondy
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Powierzchnia czynna A [mm]: L-40; (przy ustawieniu na olej i media na bazie oleju: L-60)
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2
- Wyświetlacz: Jednostka wyświetlacza: 2 x LED, zielona; Stan przełączania: 2 x dioda LED, żółta; Poziom: wyświetlacz alfanumeryczny, 4 cyfry; Parametryzacja: wyświetlacz alfanumeryczny, 4 cyfry
- Wytrzymałość na ściskanie [MPa]: 1,6
- Wersja IO-Link: 1.1
- Zasada pomiaru poziomu: Mikrofala sterowana
- Norma SDCI: IEC 61131-9 CDV
- Długość pręta L [mm]: 100...1600
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: -25...60
- Wytrzymałość na próżnię [MPa]: -0,1
- Zastosowanie: do zastosowań przemysłowych
- Rozdzielczość [mm]: 1
- Konstrukcja zabezpieczenia zwarciowego: termiczna, taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; Połączenie IO
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]:< 3
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...30 DC
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 200
- Stała dielektryczna ośrodka: ≥ 1,8; (W przypadku mediów o DK 1,8...5 (np. oleje) do działania wymagana jest rura koncentryczna)
- Wersja elektryczna: PNP/NPN
- Zalecane media: woda; media na bazie wody; obrazy olejne; media na bazie ropy naftowej
- Łączne wyniki: 2
- Masa [g]: 378 200
- Histereza - zakres ustawień [mm]:> 5
- W krokach - Zakres ustawień [mm]: 5
- Powierzchnia nieaktywna I1 / I2 [mm]: 30 / 10; (w przypadku ustawienia na olej i media na bazie oleju: 30 / 30)
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -40...85
- MAWP dla zastosowań wg CRN [MPa]: 1.6
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Media: Media płynne
- Błąd pomiaru [mm]: ± 7
- Częstotliwość pomiarowa [Hz]: 4
- Min. czas cyklu procesu [ms]: 2,3
- MTTF: 227
- Nie nadaje się do: Patrz instrukcja obsługi, rozdział „Użycie zgodne z przeznaczeniem”.
- Błąd przesunięcia [mm]: 5
- Profile: brak profilu
- Przyłącze procesowe: przyłącze gwintowe G 3/4 z gwintem zewnętrznym
- Dane procesowe analogowe: 1
- Binarne dane procesowe: 2
- Temperatura procesu [°C]: -25...80; (90< 1 godzina; patrz uwaga pod komentarzami)
- Punkt resetowania rP - zakres ustawień [mm]: 10... L-35
- Punkt przełączania SP - zakres ustawień [mm]: 15...L-30
- Stopień ochrony: IP 67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 30
- Wpływ temperatury na 10 K: ± 0,2%
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4305 (stal nierdzewna / 303); Złącze sondy: 1.4435 (stal nierdzewna / 316L); PTFE; FKM; Uszczelka: wzmocniona włóknem NBR
- Powtarzalność [mm]: ± 5
- Rodzaj produktu
Elektroniczny czujnik poziomu
- Model katalogowy producenta
LR7009
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Specyfikacja czujnika
wskaźnik LED
- Złącze czujnika
M12
- Wyjście czujnika
PNP
NPN
- Materiał
stal nierdzewna
- Element uszczelniający
NBR
- Minimalna temperatura medium
-25 °C
- Maksymalna temperatura medium
80 °C
- Dokładność pomiaru
7 mm
- Minimalny zakres pomiarowy
0.02 m
- Maksymalny zakres pomiarowy
1.58 m
- Zakres pomiarowy
0.02 - 1.58 m
- Waga
378.200 g
- Minimalna temperatura otoczenia
-25 °C
- Maksymalna temperatura otoczenia
60 °C
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3321138 ifm Electronic LR7009 Elektroniczny czujnik poziomu LR7009, 0.02 - 1.58 m, 18 - 30 V/DC, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321138 ifm Electronic LR7009 Elektroniczny czujnik poziomu LR7009, 0.02 - 1.58 m, 18 - 30 V/DC, 1 szt.
Opis
ifm LR7009 Elektroniczny czujnik poziomu
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
