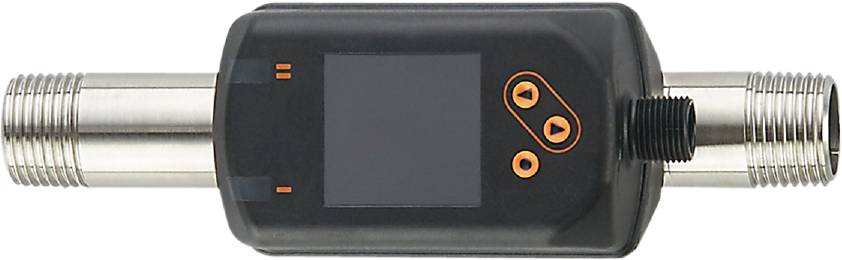

Zdjęcie poglądowe
Zdjęcie poglądowe
ifm Electronic Miernik sprężonego powietrza SD6020 SD6020 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Miernik sprężonego powietrza
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
SD6020
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
Liczba
Suma (1600,81 zł / Sztuka)
1600,81 zł
1969,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Licznik sprężonego powietrza ifm SD6020
- Precyzyjny pomiar przepływu, zużycia i temperatury medium
- Wysoka powtarzalność i dynamika pomiaru
- Do rejestracji pracy sprężonego powietrza
- Naprzemienny wyświetlacz czerwono-zielony do wyraźnego oznaczania dobrych obszarów
- Optymalne ustawienie dzięki możliwości obracania wyświetlacza
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Prąd wyjścia analogowego [mA]: 4...20; (skalowalne)
- Analogowy punkt końcowy - monitorowanie temperatury [°C]: 4...60
- Analogowy punkt końcowy - monitorowanie temperatury [°F]: 39,2...140
- Analogowy punkt końcowy AEP [l/min]: 250...1250
- Analogowy punkt końcowy AEP [m/s]: 20...99,8
- Analogowy punkt końcowy AEP [m3/h]: 15...75
- Analogowy punkt startowy - monitorowanie temperatury [°C]: -10...46
- Analogowy punkt początkowy - monitorowanie temperatury [°F]: 14...114,8
- Analogowy punkt początkowy ASP [l/min]: 0...1000
- Punkt początkowy analogowego ASP [m/s]: 0...79,8
- Analogowy punkt początkowy ASP [m3/h]: 0...60
- Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 0,5
- Czas reakcji [s]: 0,1; (dAP = 0)
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1
- Wyświetlacz: : Kolorowy wyświetlacz 1,44", 128 x 128 pikseli; : 2 x LED, żółty
- Zakres wyświetlania - monitorowanie temperatury [°C]: -24...74
- Zakres wyświetlania - monitorowanie temperatury [°F]: -11,2...165,2
- Zakres wyświetlania [l/min]: 0...1500
- Zakres wyświetlania [m/s]: 0...119,8
- Zakres wyświetlania [m3/h]: 0...90
- Zakres wyświetlania - monitorowanie natężenia przepływu [m3]: 0...100000000
- Zakres wyświetlania - monitorowanie natężenia przepływu [scf]: 0...353146667,2
- Wytrzymałość na ściskanie [MPa]: 1,6
- Długość impulsu - kontrola przepływu [s]: 0,002...2
- Wersja IO-Link: 1.1
- Min. ciśnienie rozrywające [MPa]: 6,4
- Norma SDCI: IEC 61131-9 CDV
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: 0...60
- Powtarzalność: ± 1,5% MW
- Zastosowanie: do zastosowań przemysłowych
- Rozdzielczość [l/min]: 1
- Rozdzielczość [m/s]: 0,1
- Rozdzielczość [m3/h]: 0,05
- Rozdzielczość - monitorowanie temperatury [°C]: 0,2
- Rozdzielczość - monitorowanie temperatury [°F]: 0,5
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; sygnał impulsowy; łącze wejścia/wyjścia; (konfigurowalne)
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]: 1
- Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
- Wartość procesu tłumienia dAP [s]: 0...5
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 150; (na wyjście)
- Wytrzymałość na ściskanie [bar]: 16
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; Może być stosowany do gazów stabilnych z grupy płynów 2
- Wejścia: reset licznika
- Wersja elektryczna: PNP/NPN
- Dokładność - monitorowanie temperatury [K]: ± 0,5; (jeżeli media przepływają w granicach zakresu pomiaru przepływu)
- Dokładność (w zakresie pomiarowym): ± (15% MW + 1,5% MW); (maksymalna osiągalna wartość dla klasy jakości powietrza 344 (DIN8573-1:2010); przy zastosowaniu rur o klasie tolerancji T3/T4; odcinki wlotowe i wylotowe bez skoków krawędziowych i średnicowych; wewnętrzna powierzchnia rury wolna od zadziorów)
- Masa [g]: 546 500
- Wyjście impulsowe: licznik ilości zużycia
- Wartość impulsu - monitorowanie natężenia przepływu [m3]: 0,001...10000000
- Wartość impulsu - monitorowanie natężenia przepływu [scf]: 0,05...353146667,2
- W krokach - Monitorowanie natężenia przepływu [m3]: 0,0001
- W krokach - Monitorowanie natężenia przepływu [scf]: 0,005
- W krokach - Monitorowanie temperatury [°C]: 0,1
- W krokach - Monitorowanie temperatury [°F]: 0,1
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -20...85
- MAWP dla zastosowań wg CRN [bar]: 16
- Maksymalne obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Maksymalna dopuszczalna wilgotność względna [%]: 90
- Media: Działające sprężone powietrze
- Temperatura medium [°C]: -10...60
- Zakres pomiarowy [l/min]: 4...1250
- Zakres pomiarowy [m/s]: 0,3...99,8
- Zakres pomiarowy [m3/h]: 0,25...75
- Zakres pomiarowy - monitorowanie natężenia przepływu [m3]: 0...100000000
- Zakres pomiarowy - monitorowanie natężenia przepływu [scf]: 0...353146667,2
- Zakres pomiarowy - monitorowanie temperatury [°C]: -10...60
- Zakres pomiarowy - monitorowanie temperatury [°F]: 14...140
- Min. ciśnienie rozrywające [bar]: 64
- Min. czas cyklu procesu [ms]: 5,9
- MTTF: 195
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; wyjście prądowe/impulsowe; Wyświetlacz można obracać / wyłączać; wyświetlacz; Sumator
- Profile: Cyfrowy czujnik pomiarowy (0x800A), identyfikacja i diagnostyka (0x4000)
- Przyłącze procesowe: przyłącze gwintowane R 1/2 DN15
- Dane procesowe analogowe: 6
- Binarne dane procesowe: 2
- Punkt przełączania rP [l/min]: 5...1243
- Punkt przełączenia rP [m/s]: 0,4...99,3
- Punkt przełączania rP [m3/h]: 0,28...74,6
- Punkt przełączenia rP - monitorowanie temperatury [°C]: -10...59,7
- Punkt przełączenia rP - monitorowanie temperatury [°F]: 14...139,4
- Punkt przełączania SP [l/min]: 11...1250
- Punkt przełączania SP [m/s]: 0,9...99,8
- Punkt przełączania SP [m3/h]: 0,65...74,97
- Punkt przełączania SP - monitorowanie natężenia przepływu [m3]: 0,001...10000000
- Punkt przełączania SP - monitorowanie natężenia przepływu [scf]: 0,05...353146667,2
- Punkt przełączania SP - kontrola temperatury [°C]: -9,7...60
- Punkt przełączania SP - monitorowanie temperatury [°F]: 14,6...140
- Tłumienie niskiego przepływu LFC [l/min]: 1...13
- Tłumienie niskiego przepływu LFC [m/s]: 0,1...1,1
- Tłumienie niskiego przepływu LFC [m3/h]: 0,09...0,8
- Przyrost [l/min]: 1
- Rozmiar kroku [m/s]: 0,1
- Wielkość stopnia [m3/h]: 0,01
- Stopień ochrony: IP 65; IP67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Pobór prądu [mA]:< 80
- Współczynnik temperaturowy [1/K]: ± 0,07% MW
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4301 (stal nierdzewna / 304); 1.4305 (stal nierdzewna / 303); FKM; szkło ceramiczne pasywowane; PPS GF40; akrylan
- Rodzaj produktu
Miernik sprężonego powietrza
- Model katalogowy producenta
SD6020
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Złącze czujnika
M12
- Wyjście czujnika
PNP
NPN
- Minimalna temperatura medium
-10 °C
- Maksymalna temperatura medium
60 °C
- Maksymalne ciśnienie robocze
16 bar
- Minimalna temperatura otoczenia
0 °C
- Maksymalna temperatura otoczenia
60 °C
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
tak
