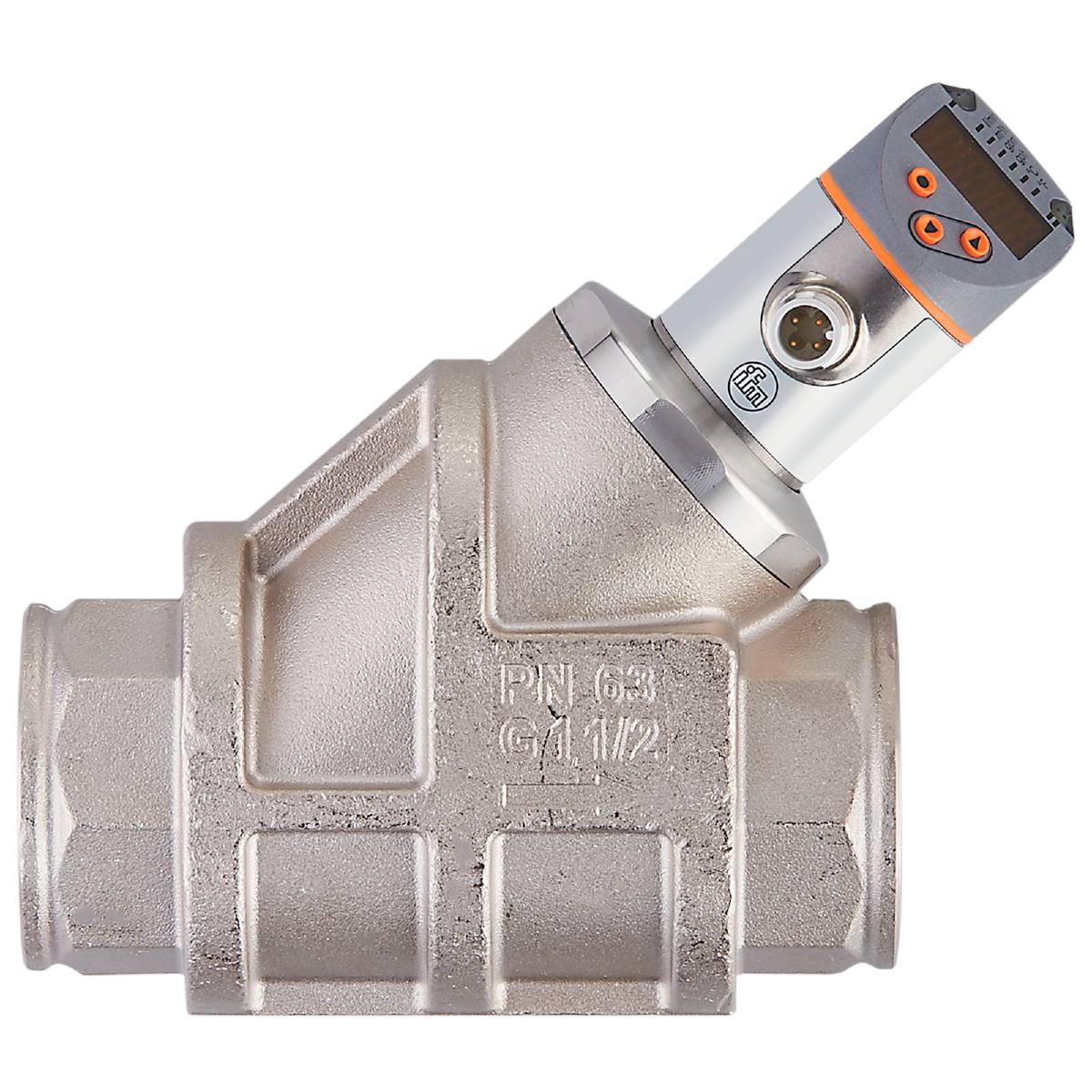

Zdjęcie poglądowe
ifm Electronic SB2257 Mechatroniczny czujnik przepływu SB2257, 18 - 30 V/DC, 1 szt.
Rodzaj produktu
Mechatroniczny czujnik przepływu
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
SB2257
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (3189,00 zł / Sztuka)
3189,00 zł
2592,68 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Mechatroniczny czujnik przepływu ifm SB2257
- Brak uszkodzeń spowodowanych szybkim przepływem lub zmianami temperatury
- Wysoka dynamika pomiaru zmniejsza różnorodność wariantów
- Nie są potrzebne żadne sekcje wlotowe i wylotowe
- Specjalna kalibracja oleju zapewnia najlepsze wyniki pomiarów
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Prąd wyjścia analogowego [mA]: 4...20
- Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 120 (Q> 1 l/min)
- Czas reakcji - kontrola przepływu [s]: 0,01
- Wyświetlacz: Jednostka wyświetlacza: 6 x LED, zielona; Stan przełączania: 2 x dioda LED, żółta; Wartości mierzone: wyświetlacz alfanumeryczny, wyświetlacz naprzemienny czerwony/zielony, 4 cyfry; Programowanie: wyświetlacz alfanumeryczny, 4 cyfry
- Zakres wyświetlania - monitorowanie temperatury [°C]: -32...122
- Zakres wyświetlania - monitorowanie temperatury [°F]: -25,6...251,6
- Zakres wyświetlania [gph]: 0...3805
- Zakres wyświetlania [gpm]: 0...63,4
- Zakres wyświetlania [l/min]: 0...240
- Zakres wyświetlania [m3/h]: 0...14,4
- Wytrzymałość na ściskanie [MPa]: 6,3
- Wersja IO-Link: 1.1
- Rozmiar kroku - wyjścia przełączające monitorowania prądu [s]: 0,1
- Wielkość kroku - wyjście analogowe monitorowania przepływu [s]: 0,1
- Norma SDCI: IEC 61131-9 CDV
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: 0...60
- Rozdzielczość [gph]: 1
- Rozdzielczość [gpm]: 0,1
- Rozdzielczość [l/min]: 0,1
- Rozdzielczość [m3/h]: 0,01
- Rozdzielczość - monitorowanie temperatury [°C]: 0,1
- Rozdzielczość - monitorowanie temperatury [°F]: 0,1
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; Połączenie IO
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]:< 3
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
- Tłumienie wyjścia analogowego dAA - kontrola przepływu [s]: 0...5
- Wartość procesu tłumienia dAP - kontrola przepływu [s]: 0...5
- Wytrzymałość na ściskanie [bar]: 63
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra praktyka inżynierska
- Częstotliwość w punkcie końcowym FRP [Hz]: 10...10000
- Częstotliwość w punkcie końcowym FRP - monitorowanie temperatury [Hz]: 10...10000
- Częstotliwość wyjściowa [Hz]: 0...10000
- Punkt końcowy częstotliwości FEP [gph]: 210...3170
- Punkt końcowy częstotliwości FEP [gpm]: 3,5...52,8
- Punkt końcowy częstotliwości FEP [l/min]: 13,4...200
- Punkt końcowy częstotliwości FEP [m3/h]: 0,8...12
- Punkt końcowy częstotliwości FEP - monitorowanie temperatury [°C]: 12...100
- Punkt końcowy częstotliwości FEP - monitorowanie temperatury [°F]: 53,6...212
- Punkt początkowy częstotliwości FSP - monitorowanie temperatury [°C]: -10...78
- Punkt początkowy częstotliwości FSP - monitorowanie temperatury [°F]: 14...172,4
- Dokładność - monitorowanie temperatury [K]: 3 (25°C; Q> 1 l/min)
- Dokładność (w zakresie pomiarowym) - Monitorowanie przepływu: ± 5% MEW; (Q> 1 l/min; temperatura medium 20...70°C)
- Łączne wyniki: 2
- Masa [g]: 2809500
- W krokach - Monitorowanie temperatury [°C]: 0,1
- W krokach - Monitorowanie temperatury [°F]: 0,2
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -15...80
- Maksymalne obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2
- Media: media płynne; Oleje (lepkość 46 mm²/s w 40°C)
- Temperatura medium [°C]: -10...100
- Zakres pomiarowy [gph]: 65...3170
- Zakres pomiarowy [gpm]: 1,1...52,8
- Zakres pomiarowy [l/min]: 4...200
- Zakres pomiarowy [m3/h]: 0,24...12
- Zakres pomiarowy - monitorowanie temperatury [°C]: -10...100
- Zakres pomiarowy - monitorowanie temperatury [°F]: 14...212
- Dynamika pomiaru: 1:50
- Min. czas cyklu procesu [ms]: 3,2
- MTTF: 145
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty/normalnie zamknięty; logika przełączania; wyjście prądowe/częstotliwościowe; Tłumienie przełączające/wyjście analogowe; Wyświetlacz można obracać / wyłączać; standardowa jednostka miary; wartość procesu barwnego; Współczynnik kalibracji
- Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
- Przyłącze procesowe: Przyłącze gwintowane G 1 1/2 z gwintem wewnętrznym
- Analogowe dane procesowe: 2
- Binarne dane procesowe: 2
- Punkt resetowania rP [gph]: 0...3150
- Punkt resetowania rP [gpm]: 0...52,5
- Punkt przełączania rP [l/min]: 0...198,6
- Punkt przełączania rP [m3/h]: 0...11,92
- Punkt przełączenia rP - monitorowanie temperatury [°C]: -10...99,3
- Punkt przełączenia rP - monitorowanie temperatury [°F]: 14...210,8
- Punkt przełączania SP [gph]: 20...3170
- Punkt przełączania SP [gpm]: 0,3...52,8
- Punkt przełączania SP [l/min]: 1,4...200
- Punkt przełączania SP [m3/h]: 0,08...12
- Punkt przełączania SP - kontrola temperatury [°C]: -9,3...100
- Punkt przełączania SP - monitorowanie temperatury [°F]: 15,2...212
- Mechaniczne cykle przełączania: 10 milionów
- Rozmiar kroku [gph]: 5
- Rozmiar kroku [gpm]: 0,1
- Rozmiar kroku [Hz]: 10
- Przyrost [l/min]: 0,02
- Wielkość stopnia [m3/h]: 0,02
- Rozmiar kroku - monitorowanie temperatury [Hz]: 10
- Stopień ochrony: IP 65; IP67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 50
- Obciążalność prądowa na wyjście [mA]: 150; (200: ...60 °C; temperatura otoczenia; 250: ...40 °C; temperatura otoczenia)
- Dryft temperaturowy – monitorowanie temperatury: 0,029°C/K
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4401 (stal nierdzewna / 316); 1.4404 (stal nierdzewna / 316L); mosiądz (2.0371); Mosiądz niklowany chemicznie; PPS; O-ring: FKM
- Powtarzalność - monitorowanie przepływu: ± 1% MEW
- Rodzaj produktu
Mechatroniczny czujnik przepływu
- Model katalogowy producenta
SB2257
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Specyfikacja czujnika
wskaźnik LED
- Złącze czujnika
M12
- Czas reakcji
0.01 s
- Wyjście czujnika
IO-Link
- Materiał
stal nierdzewna
- Element uszczelniający
FKM
- Minimalna temperatura medium
-10 °C
- Maksymalna temperatura medium
100 °C
- Maksymalne ciśnienie robocze
63 bar
- Dokładność pomiaru
5 %
- Waga
2809.500 g
- Minimalna temperatura otoczenia
0 °C
- Maksymalna temperatura otoczenia
60 °C
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321574 ifm Electronic SB2257 Mechatroniczny czujnik przepływu SB2257, 18 - 30 V/DC, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321574 ifm Electronic SB2257 Mechatroniczny czujnik przepływu SB2257, 18 - 30 V/DC, 1 szt.
