Name: ifm Electronic SD6501 Miernik sprężonego powietrza SD6501, 18 - 30 V/DC, 1 szt.
Brand: ifm Electronic
SKU: 3321896
Availability: BackOrder

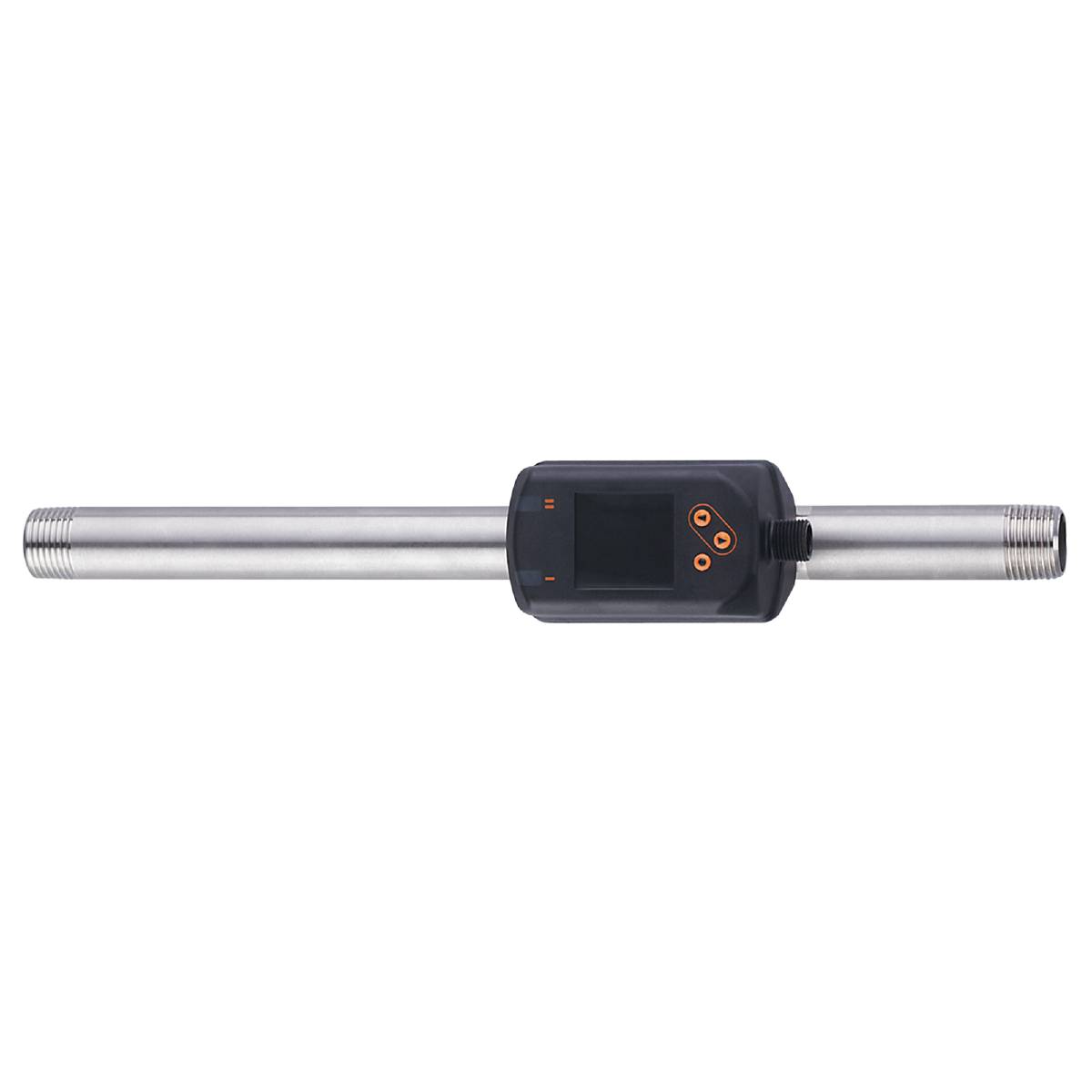

Czarny, prostokątny przyrząd pomiarowy z dwoma długimi metalowymi rurkami po obu stronach; możliwe, że jest to czujnik lub detektor.

Zdjęcie poglądowe

Rodzaj produktu

Miernik sprężonego powietrza

Minimalne napięcie robocze

18 V/DC

Maksymalne napięcie robocze

30 V/DC

Model katalogowy producenta

SD6501

Zasilanie (zakres)

18 - 30 V/DC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 26.11

Liczba

Sztuki

Suma (5099,00 zł / Sztuka)

5099,00 zł

4145,53 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 559,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Licznik sprężonego powietrza ifm SD6501

Precyzyjny pomiar przepływu, zużycia, ciśnienia i temperatury medium
Wysoka dokładność, powtarzalność i dynamika pomiaru
Do rejestracji pracy sprężonego powietrza
Naprzemienny wyświetlacz czerwono-zielony do wyraźnego oznaczania dobrych obszarów
Optymalne ustawienie dzięki możliwości obracania wyświetlacza
Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link

Dane techniczne

Prąd wyjścia analogowego [mA]: 4...20; (skalowalne)
Analogowy punkt końcowy - monitorowanie temperatury [°C]: 4...60
Analogowy punkt końcowy - monitorowanie temperatury [°F]: 39,2...140
Analogowy punkt końcowy - monitorowanie ciśnienia [psi]: 32...232
Analogowy punkt końcowy AEP [ft/s]: 65,5...327,4
Analogowy punkt końcowy AEP [scfh]: 530...2649
Analogowy punkt końcowy AEP [scfm]: 8,83...44,14
Analogowy punkt startowy - monitorowanie temperatury [°C]: -10...46
Analogowy punkt początkowy - monitorowanie temperatury [°F]: 14...114,8
Analogowy punkt początkowy - monitorowanie ciśnienia [psi]: -15...186
Punkt początkowy analogowego ASP [ft/s]: 0...261,9
Punkt początkowy analogowego ASP [scfh]: 0...2119
Punkt początkowy analogowego ASP [scfm]: 0...35,31
Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 0,5
Czas reakcji [s]: 0,1; (dAP = 0)
Czas reakcji - monitorowanie ciśnienia [s]: 0,05
Liczba wyjść analogowych: 1
Liczba wyjść cyfrowych: 2
Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1
Wyświetlacz: : Kolorowy wyświetlacz 1,44", 128 x 128 pikseli; : 2 x LED, żółty
Zakres wyświetlania - monitorowanie temperatury [°C]: -24...74
Zakres wyświetlania - monitorowanie temperatury [°F]: -11,2...165,2
Zakres wyświetlania [ft/s]: 0...393
Zakres wyświetlania - monitorowanie natężenia przepływu [m3]: 0...100000000
Zakres wyświetlania - monitorowanie ciśnienia [psi]: -15...290
Zakres wyświetlania - monitorowanie natężenia przepływu [scf]: 0...353146667,2
Zakres wyświetlania [scfh]: 0...3178
Zakres wyświetlania [scfm]: 0...52,95
Zakres wytrzymałości na ściskanie [psi]: 232
Długość impulsu - kontrola przepływu [s]: 0,002...2
Wersja IO-Link: 1.1
Norma SDCI: IEC 61131-9 CDV
Typ transmisji IO-Link: COM2 (38,4 kbodów)
Powtarzalność: ± (0,4% MW + 0,1% MW)
Zastosowanie: do zastosowań przemysłowych
Rozdzielczość [ft/s]: 0,2
Rozdzielczość [sfh]: 2
Rozdzielczość [scfm]: 0,05
Rozdzielczość - monitorowanie ciśnienia [psi]: 1
Rozdzielczość - monitorowanie temperatury [°C]: 0,2
Rozdzielczość - monitorowanie temperatury [°F]: 0,5
Wersja zabezpieczenia zwarciowego: taktowana
Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; sygnał impulsowy; łącze wejścia/wyjścia; (konfigurowalne)
Wymagana klasa portu głównego: A
Czas opóźnienia gotowości [s]: 1
Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
Wartość procesu tłumienia dAP [s]: 0...5
Obciążalność stała wyjścia przełączającego DC [mA]: 150; (na wyjście)
Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; Może być stosowany do gazów stabilnych z grupy płynów 2
Wersja elektryczna: PNP/NPN
Dokładność - monitorowanie temperatury [K]: ± 0,5; (jeżeli media przepływają w granicach zakresu pomiaru przepływu)
Dokładność (w zakresie pomiarowym): Klasa 141: ± (2% MW + 0,5% MW); Klasa 344: ± (6% MW + 0,6% MW) ; Jakość powietrza zgodnie z normą ISO 8573-1:2010; w średniej temperaturze 73°F
Całkowita liczba wejść i wyjść: 2; (konfigurowalne)
Masa [g]: 731 000
Największy TK zakresu - monitorowanie ciśnienia [% MEW / 10 K]: ± 0,3
Największy TK punktu zerowego - monitorowanie ciśnienia [% MEW / 10 K]: ± 0,1
Wyjście impulsowe: licznik ilości zużycia
Wartość impulsu - monitorowanie natężenia przepływu [m3]: 0,001...10000000
Wartość impulsu - monitorowanie natężenia przepływu [scf]: 0,05...353146667,2
W krokach - Monitorowanie ciśnienia [psi]: 1
W krokach - Monitorowanie natężenia przepływu [m3]: 0,0001
W krokach - Monitorowanie natężenia przepływu [scf]: 0,005
W krokach - Monitorowanie temperatury [°C]: 0,1
W krokach - Monitorowanie temperatury [°F]: 0,1
Odchylenie charakterystyki – monitorowanie ciśnienia:< ±0,5; (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości))
Interfejs komunikacyjny: IO-Link
Zabezpieczenie przed zwarciem: tak
Temperatura przechowywania [°F]: -4...185
MAWP dla zastosowań wg CRN [bar]: 9,7
Maksymalne obciążenie [Ω]: 500
Maks. spadek napięcia na wyjściu DC [V]: 2,5
Maksymalna dopuszczalna wilgotność względna [%]: 90
Media: Działające sprężone powietrze
Temperatura medium [°F]: 14...140
Zakres pomiarowy [ft/s]: 1...327,4
Zakres pomiarowy [scfh]: 8...2648
Zakres pomiarowy [scfm]: 0,15...44,15
Zakres pomiarowy - monitorowanie ciśnienia [psi]: -15...232
Zakres pomiarowy - monitorowanie natężenia przepływu [m3]: 0...100000000
Zakres pomiarowy - monitorowanie natężenia przepływu [scf]: 0...353146667,2
Zakres pomiarowy - monitorowanie temperatury [°C]: -10...60
Zakres pomiarowy - monitorowanie temperatury [°F]: 14...140
Min. ciśnienie rozrywające [psi]: 928
Min. czas cyklu procesu [ms]: 7,2
MTTF: 183
Możliwości parametryzacji: Histereza / okno; normalnie otwarty/normalnie zamknięty; wyjście prądowe/impulsowe; Wyświetlacz można obracać / wyłączać; wyświetlacz; Sumator
Profile: Cyfrowy czujnik pomiarowy (0x800A), identyfikacja i diagnostyka (0x4000)
Przyłącze procesowe: przyłącze gwintowe 1/2" NPT DN15
Dane procesowe analogowe: 8
Binarne dane procesowe: 2
Punkt przełączenia rP [ft/s]: 1,2...325,7
Punkt resetowania rP [scfh]: 10...2635
Punkt przełączenia rP [scfm]: 0,16...43,91
Punkt przełączania rP - kontrola ciśnienia [psi]: -15...231
Punkt przełączenia rP - monitorowanie temperatury [°C]: -10...59,7
Punkt przełączenia rP - monitorowanie temperatury [°F]: 14...139,4
Punkt przełączania SP [ft/s]: 2,8...327,3
Punkt przełączania SP [scfh]: 23...2648
Punkt przełączania SP [scfm]: 0,38...44,13
Punkt przełączania SP - kontrola ciśnienia [psi]: -13...232
Punkt przełączania SP - monitorowanie natężenia przepływu [m3]: 0,001...10000000
Punkt przełączania SP - monitorowanie natężenia przepływu [scf]: 0,05...353146667,2
Punkt przełączania SP - kontrola temperatury [°C]: -9,7...60
Punkt przełączania SP - monitorowanie temperatury [°F]: 14,6...140
Tłumienie niskiego przepływu LFC [ft/s]: 0,4...3,5
Tłumienie niskiego przepływu LFC [scfh]: 3...28
Tłumienie niskiego przepływu LFC [scfm]: 0,05...0,47
Rozmiar kroku [ft/s]: 0,1
Rozmiar kroku [sfh]: 1
Rozmiar kroku [scfm]: 0,01
Stopień ochrony: IP 65; IP67
Klasa ochrony III
Tryb SIO: tak
Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
Pobór prądu [mA]:< 80
Współczynnik temperaturowy [1/K]: ± 0,07% MW
Odporność na przeciążenie: tak
Temperatura otoczenia [°F]: 32...140
Ochrona przed nieprawidłowością biegunową tak
Materiały mające kontakt z medium: 1.4301 (stal nierdzewna / 304); 1.4305 (stal nierdzewna / 303); FKM; szkło ceramiczne pasywowane; PPS GF40; Al2O3 (ceramiczny); akrylan
Powtarzalność - monitorowanie ciśnienia: ± 0,2

Rodzaj produktu: Miernik sprężonego powietrza

Model katalogowy producenta: SD6501

Minimalne napięcie robocze: 18 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 18 - 30 V/DC

Specyfikacja czujnika: wskaźnik LED

Złącze czujnika: M12

Czas reakcji: 0.1 s

Wyjście czujnika: PNP
NPN

Materiał: stal nierdzewna

Specyfikacja materiału: odporny na rdzę

Element uszczelniający: FKM

Materiał obudowy: stal nierdzewna

Średnica nominalna: 15 mm

Minimalna temperatura medium: -10 °C

Maksymalna temperatura medium: 60 °C

Dokładność pomiaru: 0.2 %

Waga: 731.000 g

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: nie dotyczy
