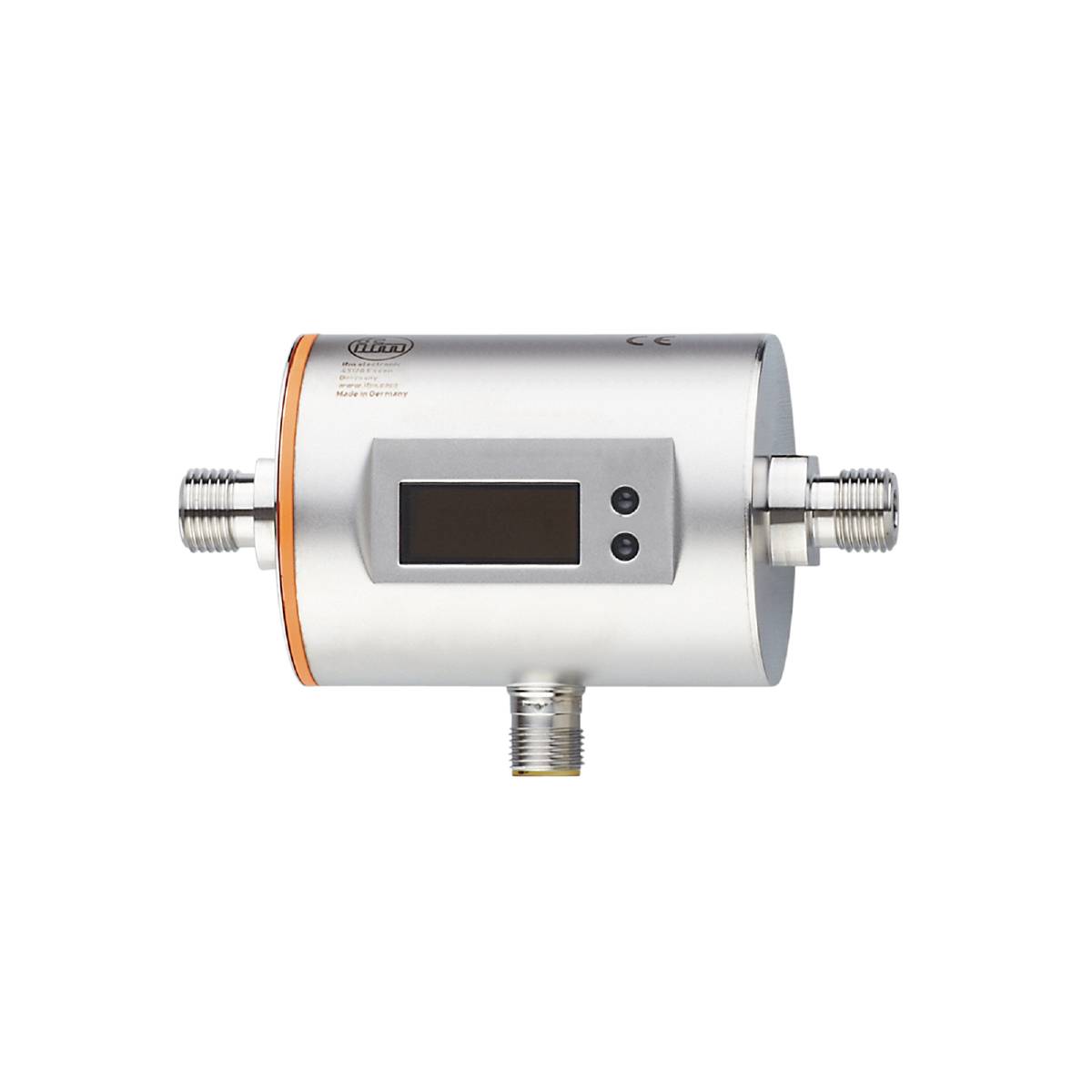

Zdjęcie poglądowe
ifm Electronic SM4100 Magnetyczny indukcyjny czujnik przepływu SM4100, 0.005 - 3 l/min, 18 - 30 V/DC, 1 szt.
Rodzaj produktu
Magnetyczny indukcyjny czujnik przepływu
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Maksymalny zakres pomiarowy
3 l/min
Model katalogowy producenta
SM4100
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (3919,00 zł / Sztuka)
3919,00 zł
3186,18 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
ifm SM4100 magnetyczno-indukcyjny czujnik przepływu
- Precyzyjny pomiar przepływu, zużycia i temperatury medium
- Wysoka dokładność, powtarzalność i dynamika pomiaru
- Z wyjściem przełączającym, analogowym i impulsowym
- Czytelny 4-cyfrowy wyświetlacz LED
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Napięcie wyjścia analogowego [V]: 0...10; (skalowalne)
- Prąd wyjścia analogowego [mA]: 4...20; (skalowalne)
- Analogowy punkt końcowy - monitorowanie temperatury [°C]: 0...80
- Analogowy punkt końcowy AEP [ml/min]: 600...3000
- Analogowy punkt startowy - monitorowanie temperatury [°C]: -20...60
- Analogowy punkt początkowy ASP [ml/min]: 0...2400
- Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 40 (Q> 1 l/min)
- Czas reakcji - monitorowanie przepływu [s]: 0,15; (dAP = 0, T19)
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1
- Wyświetlacz: Jednostka wyświetlacza: 6 x LED, zielony (ml/min, l/h, l, m³, °C, 10³); Stan przełączania: 2 x dioda LED, żółta; Wartości mierzone: wyświetlacz alfanumeryczny, 4 cyfry; Programowanie: wyświetlacz alfanumeryczny, 4 cyfry
- Zakres wyświetlania [ml/min]: -1999...3600
- Wytrzymałość na ściskanie [MPa]: 1
- Długość impulsu - kontrola przepływu [s]: 0,008...2
- Wersja IO-Link: 1.1
- Norma SDCI: IEC 61131-9
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: -10...60
- Zastosowanie: funkcja sumatora; do użytku przemysłowego
- Rozdzielczość [ml/min]: 1
- Rozdzielczość - monitorowanie temperatury [°C]: 0,2
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; sygnał impulsowy; łącze wejścia/wyjścia; (konfigurowalne)
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]: 5
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
- Wartość procesu tłumienia dAP - kontrola przepływu [s]: 0...5
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 200
- Wytrzymałość na ściskanie [bar]: 10
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra praktyka inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
- Wejścia: reset licznika
- Regulowany czas opóźnienia dS, dr - kontrola przepływu [s]: 0...50
- Wersja elektryczna: PNP/NPN
- Dokładność - monitorowanie temperatury [K]: ± 2,5 (Q> 0,5 l/min)
- Dokładność (w zakresie pomiarowym) - monitorowanie przepływu: ± (2% MW + 0,5% MW)
- Łączne wyniki: 2
- Masa [g]: 537 000
- Wyjście impulsowe: licznik przepływu
- Wartość impulsu - kontrola przepływu: 1...3000 ml
- W krokach - Monitorowanie temperatury [°C]: 0,2
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -25...80
- MAWP dla zastosowań wg CRN [bar]: 5,5
- Maks. obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2
- Media: przewodzące media płynne; Woda; media na bazie wody
- Temperatura medium [°C]: 0...60
- Zakres pomiarowy [l/min]: 0,005...3
- Zakres pomiarowy [ml/min]: 5...3000
- Zakres pomiarowy - monitorowanie temperatury [°C]: -20...80
- Min. rezystancja obciążenia [Ω]: 2000
- Min. czas cyklu procesu [ms]: 4
- Instalacja: Podłączenie do rurociągu za pomocą adaptera
- MTTF: 144
- Opcje parametryzacji: monitorowanie przepływu; licznik ilości; licznik numerów kierunkowych; monitorowanie temperatury; histereza / okno; normalnie otwarty/normalnie zamknięty; logika przełączania; Wyjście prądowe/napięciowe/impulsowe; czas mostkowania rozruchu; Wyświetlacz można wyłączyć; Jednostka wyświetlacza
- Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
- Przyłącze procesowe: Przyłącze gwintowane G 1/4 DN6 z uszczelnieniem płaskim
- Dane procesowe analogowe: 3
- Binarne dane procesowe: 2
- Punkt przełączania rP [ml/min]: 5...2984
- Punkt przełączenia rP - monitorowanie temperatury [°C]: -19,6...79,6
- Punkt przełączania SP [ml/min]: 20...3000
- Punkt przełączania SP - kontrola temperatury [°C]: -19,2...80
- Tłumienie niskiego przepływu LFC [ml/min]:< 60
- Stopień ochrony: IP 67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 80
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4404 (stal nierdzewna / 316L); ZERKAĆ; EPDM
- Powtarzalność - monitorowanie przepływu: ± 0,2% MEW
- Rodzaj produktu
Magnetyczny indukcyjny czujnik przepływu
- Model katalogowy producenta
SM4100
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Złącze czujnika
M12
- Czas reakcji
0.15 s
- Wyjście czujnika
PNP
NPN
- Element uszczelniający
EPDM
- Minimalna temperatura medium
0 °C
- Maksymalna temperatura medium
60 °C
- Maksymalne ciśnienie robocze
10 bar
- Dokładność pomiaru
2 %
- Minimalny zakres pomiarowy
0.005 l/min
- Maksymalny zakres pomiarowy
3 l/min
- Zakres pomiarowy
0.005 - 3 l/min
- Waga
537.000 g
- Minimalna temperatura otoczenia
-10 °C
- Maksymalna temperatura otoczenia
60 °C
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321690 ifm Electronic SM4100 Magnetyczny indukcyjny czujnik przepływu SM4100, 0.005 - 3 l/min, 18 - 30 V/DC, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321690 ifm Electronic SM4100 Magnetyczny indukcyjny czujnik przepływu SM4100, 0.005 - 3 l/min, 18 - 30 V/DC, 1 szt.
Opis
ifm SM4100 magnetyczno-indukcyjny czujnik przepływu
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
