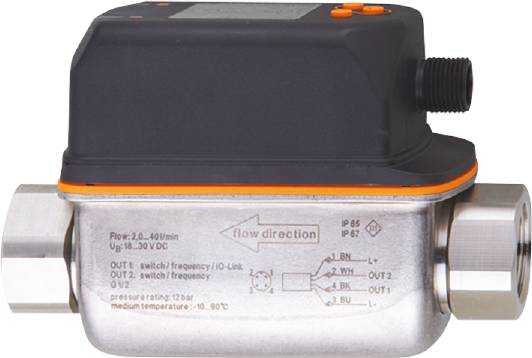

ifm Electronic SV4200 Czujnik przepływu wirowego SV4200, 18 - 30 V/DC, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik przepływu wirowego
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
SV4200
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
Liczba
Suma (1771,54 zł / Sztuka)
1771,54 zł
2178,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Cechy produktu
ifm SV4200 Vortex-Durchflusssensor
- Zuverlässige Erfassung von Durchfluss und Mediumtemperatur
- Mit Schalt- oder Frequenzausgang und IO-Link
- Optimale Ausrichtung durch Drehbarkeit des Displays
- Gut ablesbares Farbdisplay mit Rot-Grün-Wechselanzeige
- Geeignet für Wasser, deionisiertes Wasser und Kühlwasser
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Dane techniczne
- Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 6
- Ansprechzeit - Stroemungsueberwachung [s]: 1; (dAP = 0)
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2
- Anzeigebereich - Temperaturueberwachung [°C]: -30...110
- Anzeigebereich [l/min]: 0...24
- Anzeigebereich [m³/h]: 0...1,44
- Druckfestigkeit [MPa]: 1.2
- IO-Link Revision: 1.1
- SDCI-Norm: IEC 61131-9
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: 0...60
- Anzugsdrehmoment [Nm]: 30
- Applikation: für den industriellen Einsatz
- Auflösung [l/min]: 0.1
- Auflösung [m³/h]: 0.005
- Auflösung - Temperaturueberwachung [°C]: 0.5
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Frequenzsignal; IO-Link; (konfigurierbar)
- Benötigte Masterportklasse: A
- Bereitschaftsverzögerungszeit [s]: < 3
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...30 DC
- Dämpfung Prozesswert dAP - Stroemungsueberwachung [s]: 0...5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Druckfestigkeit [bar]: 12
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Elektrische Ausführung: PNP/NPN
- Frequenz am Endpunkt FRP [Hz]: 100...1000
- Frequenz am Endpunkt FRP - Temperaturueberwachung [Hz]: 100...1000
- Frequenzendpunkt FEP [l/min]: 4...20
- Frequenzendpunkt FEP [m³/h]: 0,24...1,2
- Frequenzendpunkt FEP - Temperaturueberwachung [°C]: 10...90
- Frequenzstartpunkt FSP - Temperaturueberwachung [°C]: -10...70
- Genauigkeit - Temperaturueberwachung [K]: ± 1
- Genauigkeit (im Messbereich) - Stroemungsueberwachung: ± 2 % MEW; (Wasser)
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 474.000
- In Schritten von - Temperaturueberwachung [°C]: 0.5
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -20...80
- MAWP bei Applikationen gemäß CRN [bar]: 3.9
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Medien: Wasser; Glykol-Lösungen; Kühlschmiermittel
- Mediumtemperatur [°C]: -10...90
- Messbereich [l/min]: 1...20
- Messbereich [m³/h]: 0,06...1,2
- Messbereich - Temperaturueberwachung [°C]: -10...90
- Messdynamik: 1:20
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- Min. Prozesszykluszeit [ms]: 3
- MTTF: 342
- Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Frequenzausgang; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit
- Profile: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- Prozessanschluss: Gewindeanschluss G 1/2 DN8
- Prozessdaten analog: 2
- Prozessdaten binär: 2
- Rückschaltpunkt rP [l/min]: 1...19,8
- Rückschaltpunkt rP [m³/h]: 0,06...1,19
- Rückschaltpunkt rP - Temperaturueberwachung [°C]: -10...89
- Schaltpunkt SP [l/min]: 1,2...20
- Schaltpunkt SP [m³/h]: 0,07...1,2
- Schaltpunkt SP - Temperaturueberwachung [°C]: -9...90
- Schrittweite [l/min]: 0,1
- Schrittweite [m³/h]: 0,005
- Schutzart: IP 65; IP 67
- Klasa ochrony III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 30
- Überlastfest: ja
- Ochrona przed nieprawidłowością biegunową tak
- Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); ETFE; PA 6T; PPS; FKM
- Wiederholgenauigkeit - Stroemungsueberwachung: ± 0,5 % MEW
- Rodzaj produktu
Czujnik przepływu wirowego
- Model katalogowy producenta
SV4200
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Złącze czujnika
M12
- Wyjście czujnika
PNP
NPN
- Materiał obudowy
stal nierdzewna V4A
- Minimalna temperatura medium
-10 °C
- Maksymalna temperatura medium
90 °C
- Maksymalne ciśnienie robocze
12 bar
IP65/67
- Waga
0.4420 kg
- Minimalna temperatura otoczenia
0 °C
- Maksymalna temperatura otoczenia
60 °C
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3321062 ifm Electronic SV4200 Czujnik przepływu wirowego SV4200, 18 - 30 V/DC, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321062 ifm Electronic SV4200 Czujnik przepływu wirowego SV4200, 18 - 30 V/DC, 1 szt.
Opis
ifm SV4200 Vortex-Durchflusssensor
