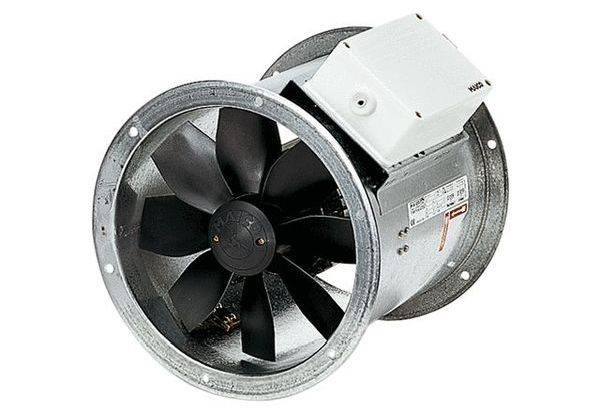

Maico Ventilatoren 0086.0066 Wentylator osiowy 7900 m³/h 400 mm

Tuleja rurowa z blachy stalowej ocynkowanej, z kołnierzem po obu stronach. Wirniki 8-łopatkowe wykonane z poliamidu wzmocnionego włóknem szklanym. Dynamicznie wyważony w 2 poziomach, zgodnie z poziomem jakości 6.3, DIN ISO 1940, część 1. Otwory kołnierzowe zgodne z normą DIN EN 12220:1998. DZR 56/6 B i DZR 56/4 B: Otwory kołnierzowe zgodne z DIN EN 12220:1998. Aby uniknąć przenoszenia drgań na instalację rurową: Stosować elastyczne łączniki, stopy i tłumiki drgań. Wysoki stopień ochrony IP 55. Wyjątek EZR/DZR... DIP 54. Możliwy montaż w dowolnej pozycji. Silnik: silnik asynchroniczny, z możliwością regulacji prędkości. Wyjątek: Typ DZR 40/2 B. Nie nadaje się do przesyłu powietrza nasyconego parą wodną. Kierunek transportu oznaczony jest na urządzeniu kierunkiem obrotu i strzałką kierunku transportu. Praca nawrotna: W przypadku nieprawidłowego kierunku transportu przepływ zmniejsza się o ok. 35%. Silnik trójfazowy: seria DZR. Napięcie znamionowe 400 V, 50 Hz. Zabezpieczenie przed przeciążeniem termicznym w standardzie. Wyjątek: Dostępne na zamówienie dla wentylatorów osiowych DZR 25/4 D i wentylatorów osiowych ze zmianą biegunów. Połączenia na zaciskach są bezpotencjałowe i należy je podłączyć do wyłącznika zabezpieczającego silnik, np. MV 25, lub do obwodu sterującego stycznika. Wentylatory ze zmianą biegunów: Należy zapewnić zabezpieczenie przed przeciążeniem za pomocą pełnego wyłącznika zabezpieczającego silnik, który należy zapewnić na miejscu. Podłączenie elektryczne: Zewnętrzna skrzynka zaciskowa z przelotkami kablowymi. Wskazówki bezpieczeństwa: Wentylator można uruchamiać tylko wtedy, gdy zapewniona jest ochrona przed kontaktem z wirnikiem zgodnie z normą DIN EN ISO 13857. Artykuł: DZR 40/42 B, wydajność: 4550 m3/h / 9140 m3/h, nominalna objętość dostawy: 3190 m3/h / 6580 m3/h / w opcji Wydajność, ciśnienie pfs, nominalne: 90 Pa - 350 Pa - w opc. Wydajność, prędkość obrotowa nnominalna: 1480 1/min - 2920 1/min - w opcji Sprawność, prędkość: 1487 1/min / 2948 1/min, rodzaj wirnika: osiowy, możliwość regulacji prędkości: tak, rewersyjność: tak, rodzaj napięcia: prąd trójfazowy, napięcie znamionowe: 400 V, częstotliwość sieci: 50 Hz, moc znamionowa : 240 W / 1610 W / w opcji . Wydajność, Irated: 0,8 A / 2,7 A / w opc. Wydajność, IMax: 4 A, stopień ochrony: IP 55, klasa cieplna: F, przełączanie biegunów: tak, ilość biegunów przy dużej prędkości: 2, ilość biegunów przy małej prędkości: 4, przewód zasilający: 5 / 1,5 mm2, pozycja montażu: pozioma / pionowa, materiał: blacha stalowa ocynkowana, waga: 24,6 kg, szerokość nominalna: 400 mm, szerokość: 438 mm, wysokość: 438 mm, głębokość: 370 mm, A: 413 mm, B: 370 mm, temperatura czynnika tłoczącego przy prądzie znamionowym: 60°C, temperatura czynnika tłoczącego przy IMax: 60°C, sprawność całkowita e: 58,3%, kategoria pomiarowa: D, kategoria sprawności: całkowita, stopień sprawności N: 63,7, wymagany VSD: nie, rok produkcji: patrz tabliczka znamionowa, nazwa producenta / oficjalny numer rejestracyjny / miejsce siedziby producenta: Maico Elektroapparate-Fabrik GmbH / sąd rejestrowy we Freiburgu, HRB 601233 / Villingen-Schwenningen, PBEP / wielkość dostawyBEP / Pfs, BEP: 0,24 kW / 1,61 kW / 7900 m3/h, nBEP: 2930 1/min, współczynnik właściwy: ok. 1, Informacje dotyczące demontażu i utylizacji: patrz instrukcja montażu, Informacje dotyczące instalacji, obsługi i konserwacji: patrz instrukcja montażu, Elementy używane do pomiaru wydajności, które nie są opisane kategorią pomiarową: -, pf, BEP: 380 Pa, Poziom mocy akustycznej LWA5: 76 dB(A) / 93 dB(A), Silnik prądu stałego: fałszywy

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
