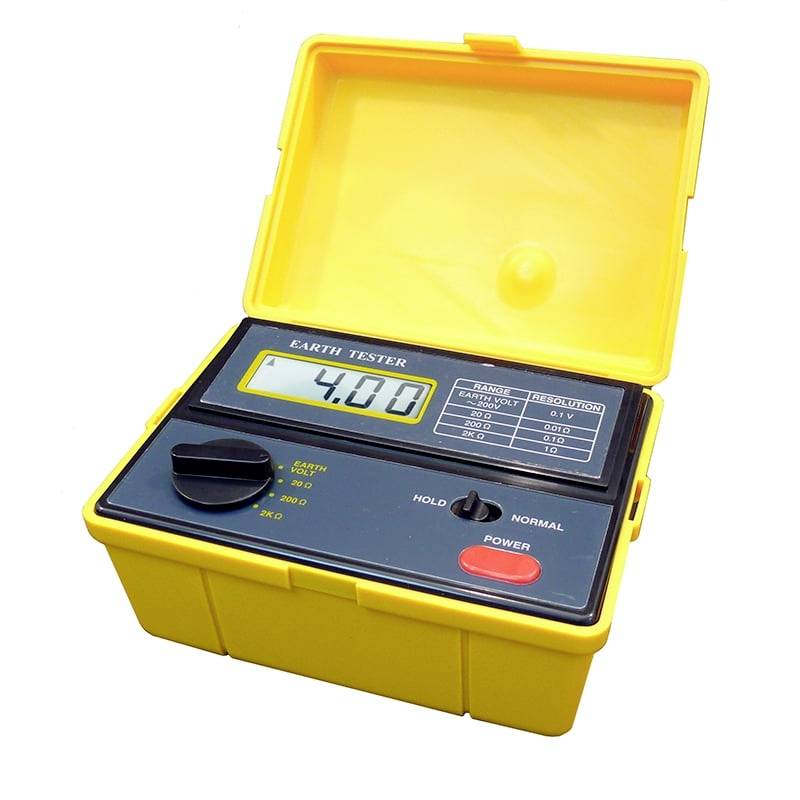

Miernik rezystancji uziemienia PCE Instruments PCE-ET 3000

Tester uziemienia (rezystancja uziemienia / napięcie uziemienia) do testowania uziemień, np. uziemienia domów i budynków. Tester uziemienia do pomiaru rezystancji uziemienia i napięcia uziemienia, np. dla przewodów odgromowych lub uziemień odgromowych dla wszystkich domów i budynków. Tester uziemienia ma szczelną obudowę i został zaprojektowany z myślą o funkcjach bezpieczeństwa wymaganych do profesjonalnego serwisu w terenie zgodnie z VDE 0413. Tester uziemienia jest szczególnie przydatny do pomiaru pojedynczych uziomów i prętów odgromowych, a także mniejszych systemów uziemienia oraz do pomiaru rezystancji linii i ciągłości przewodów i sprzężenia lub elementów. Najnowocześniejsze obwody redukują do minimum wpływ napięcia i rezystancji uziemienia otaczających uziomów. Kalibracja testera uziemienia za pomocą dołączonych przewodów pomiarowych zapobiega pogorszeniu dokładności. Częstotliwość testowa 820 Hz zapobiega wpływowi prądów błądzących z częstotliwości sieci i ich harmonicznych. Ponadto urządzenie pomiarowe posiada wbudowany filtr do tłumienia sygnałów zakłócających. Tester uziemienia jest zawsze fabrycznie skalibrowany. Jako akcesorium opcjonalne urządzenie pomiarowe może być również skalibrowane laboratoryjnie i wyposażone w certyfikat ISO. Po złożeniu żółtej osłony testera uziemienia (do tyłu) widoczna jest listwa przyłączeniowa dla przewodów połączeniowych: „E” dla czarnego, „P” dla zielonego i „C” dla czerwonego kabla połączeniowego do szpica do wbicia w ziemie. Urządzenie ma podwójne wyprowadzenie. Przyporządkowanie połączeń (w zależności od typu funkcji pomiarowej (rezystancja uziemienia / napięcie uziemienia) można znaleźć w instrukcji obsługi (patrz wyżej). Przeprowadzanie pomiaru uziemienia Tester uziemienia jest podłączany do szpiców wbitych w ziemię za pomocą przewodów pomiarowych. Aby móc przeprowadzić bardzo dokładne pomiary testerem uziemienia, grunt powinien być wilgotny lub zwilżony. Umieść kołki uziemiające w ziemi w linii prostej (podłącz najpierw czarny przewód uziemiający do kołków, następnie zielony przewód dla jednego pręta uziemiającego, a następnie czerwony przewód dla drugiego pręta uziemiającego). Następnie można uruchomić tester uziemienia i sprawdzić uziemienie domu. Co więcej, tester uziemienia może być również używany wewnątrz domu, np. do sprawdzania połączenia i jakości rur wodociągowych z uziemieniem domu. Tester uziemienia został wyprodukowany zgodnie z normą IEC 1010-1 i spełnia przepisy bezpieczeństwa dotyczące elektronicznego sprzętu pomiarowego (CAT III).
