Name: Moduł przekaźnikowy Phoenix Contact PLC-RPT-110UC/21/RW 110 V/DC 6 A 1 zestyk przełączny 1 szt.
Brand: Phoenix Contact
SKU: 2209946
Availability: BackOrder

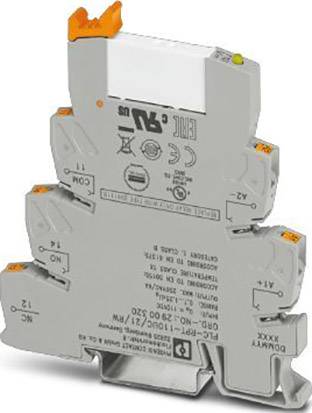

Szary elektryczny blok zaciskowy z pomarańczowymi elementami sterującymi i oznakowaniem.

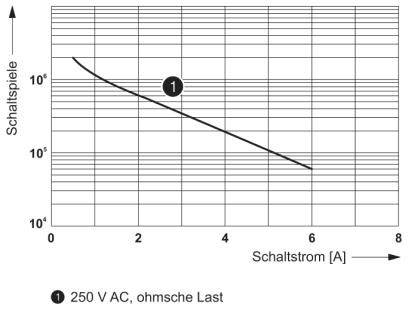

Diagram cyklu życia przełączników: Oś 'liczba przełączeń' (pionowo), 'prąd przełączania [A]' (poziomo). Przedstawia spadek liczby przełączeń przy wyższym prądzie. Oznaczenie dla 250 V AC, obciążenie ohmiczne.

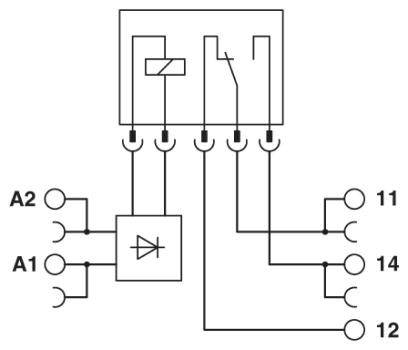

Schemat elektryczny przekaźnika: Połączenia do zacisków A1, A2, 11, 12 i 14, oraz wewnętrzna dioda i styki przełączające.

Diagram przedstawia natężenie prądu (A) w zależności od temperatury otoczenia (°C). Natężenie prądu pozostaje stałe na poziomie 6 A w zakresie od 0 do 60°C, następnie nieznacznie spada.

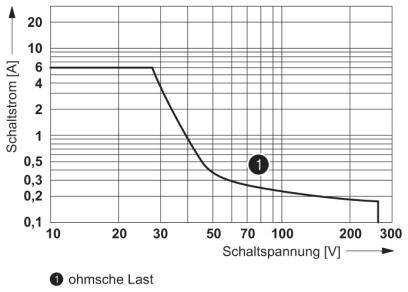

Diagram przedstawia prąd przełączania [A] w stosunku do napięcia przełączania [V] dla obciążenia omowego. Główny trend: malejący prąd przełączania przy rosnącym napięciu przełączania.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Moduł przekaźnikowy

Rodzaj styku

1 zestyk przełączny

Napięcie znamionowe

110 V/DC

Maksymalne napięcie przełączania

250 V DC/AC

Maksymalne natężenie przełączania

6 A

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 20.11

Liczba

Sztuki

Suma (259,00 zł / Sztuka)

259,00 zł

210,57 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik

Zawartość: 1 szt.
PLC-RPT-110UC/21/RW

Dane techniczne

Strata mocy przy warunku znamionowym: 0,22 W.
Maksymalne napięcie przełączania: 250 V AC/DC (przy napięciach powyżej 250 V (L1, L2, L3) między tymi samymi zaciskami sąsiadujących modułów należy umieścić płytę rozdzielającą PLC-ATP.)
Napięcie łączeniowe min. 5 V (przy 100 ma)
Prąd przełączania min.: 10 ma (przy 12 V)
Prąd włączenia maks. 10 a (4 s)
Wydajność wyłączania (obciążenie rezystancyjne) maks.:
140 W (PRZY 24 V DC)
20 W (PRZY 48 V DC)
18 W (PRZY 60 V DC)
23 W (PRZY 110 V DC)
40 W (PRZY 220 V DC)
1500 VA (PRZY 250 V AC)
Zdolność Przełączania:
1 A (PRZY 24 V, DC13)
0,2 A (PRZY 110 V, DC13)
0,1 A (PRZY 220 V, DC13)
3 A (PRZY 24 V, AC15)
3 A (PRZY 120 V, AC15)
3 A (PRZY 230 V, AC15)
Pozycja montażowa: dowolna
Wskazówka montażowa: Możliwość łączenia szeregowego bez odstępu
Długość zdejmowania izolacji: 8 mm
Przekrój przewodu sztywnego: 0,14 mm² 2,5 mm²
Przekrój przewodu elastycznego: 0,14 mm² 2,5 mm²
Przekrój przewodu AWG 26... 14
Znamionowe napięcie izolacji 250 V AC
Mierzone napięcie szczytowe: 6 kV
Kategoria przepięcia III

Rodzaj produktu: Moduł przekaźnikowy

Model katalogowy producenta: PLC-RPT-110UC/21/RW

Połączenie komponentów: zacisk push-in

Czas reakcji: 4 ms

Czas rozpadu: 4 ms

Rodzaj styku: 1 zestyk przełączny

Materiał styku: AgSnO

Napięcie znamionowe: 110 V/DC

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalne natężenie przełączania: 6 A

Maksymalna moc przełączania: 1500 VA

Żywotność mechaniczna: 2 x 10⁷ cykli łączeniowych

Moc cewki: 0.22 W

Cechy przekaźnika: dioda LED

: RT III

Maksymalna temperatura: +70 °C

Minimalna temperatura: -40 °C

Długość produktu: 94 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 80 mm

Wymiary: (D x S x W) 94 x 6.2 x 80 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209946 Moduł przekaźnikowy Phoenix Contact PLC-RPT-110UC/21/RW 110 V/DC 6 A 1 zestyk przełączny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209946 Moduł przekaźnikowy Phoenix Contact PLC-RPT-110UC/21/RW 110 V/DC 6 A 1 zestyk przełączny 1 szt.

Opis

Bezpieczna separacja zgodnie z DIN EN 50178 między cewką a stykiem. Odporność na wstrząsy i wibracje zgodnie z EN 50155. Certyfikat zgodnie z normą EN 50155.
