Name: Moduł przekaźnikowy Phoenix Contact PLC-RSC- 12DC/ 1IC/ACT 12 V/DC 6 A 1 NO 1 szt.
Brand: Phoenix Contact
SKU: 2209099
Availability: SoldOut

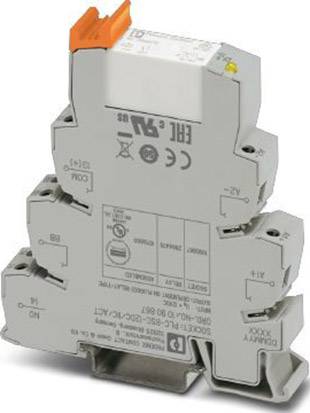

Szary element elektryczny z pomarańczową komponentą na górze; posiada różne napisy określające specyfikacje techniczne.

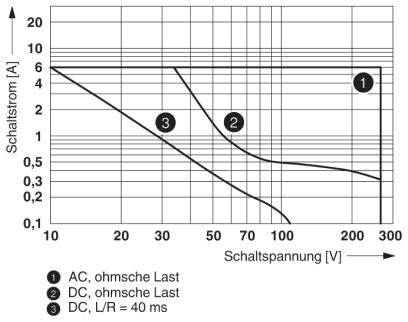

Diagram przedstawia napięcie przełączania [V] w zależności od prądu przełączania [A] z trzema krzywymi: 1) AC, obciążenie ohmiczne, 2) DC, obciążenie ohmiczne, 3) DC, L/R = 40 ms.

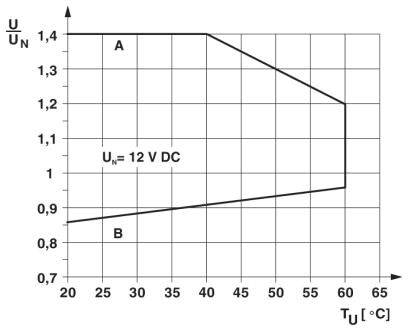

Diagram przedstawia zależność 'U/U_N' od temperatury 'T_U' w °C. Zakres A: 1,3 do 1,0; zakres B: 0,95 do 0,8. Maksymalne napięcie: 'U_N=12 V DC'. Zakres temperatury: 25°C do 65°C.

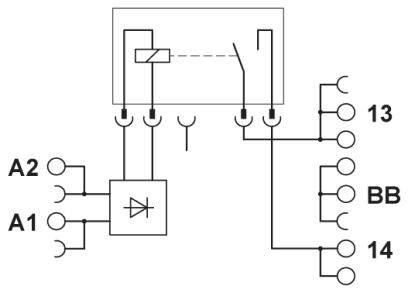

Schemat elektrycznego przekaźnika, przedstawiający połączenia między zaciskami A1, A2, BB oraz zaciskami 13 i 14 wraz z odpowiednimi symbolami.

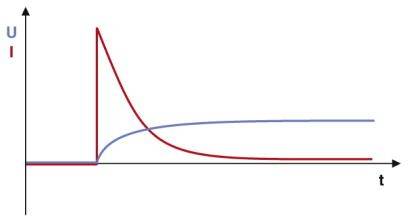

Wykres przedstawia napięcie pojemności (kolor niebieski) oraz prąd kondensatora (kolor czerwony) w czasie. Napięcie narasta powoli, a szczytowe natężenie prądu szybko spada do zera.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Moduł przekaźnikowy

Rodzaj styku

1 NO

Napięcie znamionowe

12 V/DC

Maksymalne napięcie przełączania

250 V DC/AC

Maksymalne natężenie przełączania

6 A

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (119,00 zł / Sztuka)

119,00 zł

96,75 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik

Zawartość: 1 szt.
PLC-RSC- 12DC/ 1IC/ACT

Dane techniczne

Strata mocy przy warunku znamionowym: 0,4 W.
Napięcie łączeniowe maksymalne: 250 V AC/DC (przy napięciach większych niż 250 V (L1, L2, L3) między tymi samymi zaciskami sąsiadujących modułów należy umieścić płytę rozdzielającą PLC-ATP. Mostkowanie potencjałów następuje wówczas za pomocą FBST 8-PLC... lub... FBST 500...)
Napięcie łączeniowe min. 12 V (przy 100 ma)
Prąd przełączania min.: 100 ma (przy 12 V DC)
Prąd włączeniowy maks.: 80 a (dla 20 ms)
Wydajność wyłączania (obciążenie rezystancyjne) maks.:
144 W (PRZY 24 V DC)
58 W (PRZY 48 V DC)
48 W (PRZY 60 V DC)
50 W (PRZY 110 V DC)
80 W (PRZY 220 V DC)
85 W (PRZY 250 V DC)
Zdolność Przełączania:
2 A (PRZY 24 V, DC13)
0,2 A (PRZY 110 V, DC13)
0,2 A (PRZY 250 V, DC13)
6 A (PRZY 24 V, AC15)
6 A (PRZY 120 V, AC15)
6 A (PRZY 250 V, AC15)
Pozycja montażowa: dowolna
Wskazówka montażowa: Możliwość łączenia szeregowego bez odstępu
Długość zdejmowania izolacji: 8 mm
Przekrój przewodu sztywnego: 0,14 mm² 2,5 mm²
Przekrój przewodu elastycznego: 0,14 mm² 2,5 mm²
Przekrój przewodu AWG 26... 14
Znamionowe napięcie izolacji 250 V AC
Mierzone napięcie szczytowe: 6 kV
Izolacja: Bezpieczna Separacja, Wzmocniona Izolacja
Kategoria przepięcia III

Rodzaj produktu: Moduł przekaźnikowy

Model katalogowy producenta: PLC-RSC- 12DC/ 1IC/ACT

Połączenie komponentów: śrubowe

Czas reakcji: 8 ms

Czas rozpadu: 10 ms

Rodzaj styku: 1 NO

Materiał styku: AgSnO2

Napięcie znamionowe: 12 V/DC

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalne natężenie przełączania: 6 A

Maksymalna moc przełączania: 144 W

Żywotność mechaniczna: 3 x 10⁷ cykli łączeniowych

Cechy przekaźnika: dioda LED

: RT II (przekaźnik)

Maksymalna temperatura: +60 °C

Minimalna temperatura: -40 °C

Długość produktu: 94 mm

Szerokość produktu: 14 mm

Wysokość produktu: 80 mm

Wymiary: (D x S x W) 94 x 14 x 80 mm

Zawartość: 1 szt.

Do pobrania

Karta katalogowa

Karta katalogowa 2209099 Moduł przekaźnikowy Phoenix Contact PLC-RSC- 12DC/ 1IC/ACT 12 V/DC 6 A 1 NO 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209099 Moduł przekaźnikowy Phoenix Contact PLC-RSC- 12DC/ 1IC/ACT 12 V/DC 6 A 1 NO 1 szt.

Opis

INTERFEJS PLC do wysokich prądów włączeniowych, składający się z podstawowego zespołu listew zaciskowych PLC-BSC.../1 IC/ACT z zaciskami śrubowymi i wtykowym miniaturowym przekaźnikiem, do montażu na szynie NS 35/7,5, maks. Prąd włączeniowy do 130 a, 1 zestyk zwierny, napięcie wejściowe 12 V DC
