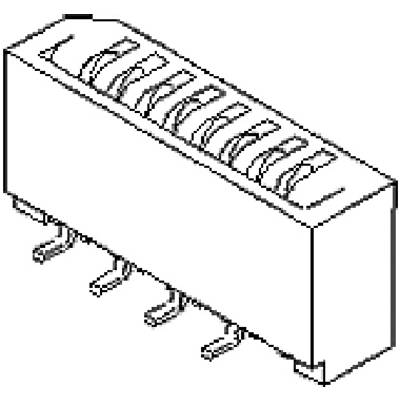

Rysunek techniczny
Rysunek techniczny
Molex Listwa kołkowa, żeńska, standardowa Ilość pinów 30 Wymiary siatki: 1 mm 52808-3071 1 szt. taśma na małej rolce
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Listwa kołkowa, żeńska, standardowa
Rodzaj złącza
listwa pinowa żeńska
Ilość rzędów
1
Wymiary siatki
1 mm
Ilość pinów
30
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
250
-
4,42 zł
750
7% = 0,31 zł
4,11 zł
1250
10% = 0,45 zł
3,97 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Suma (4,42 zł / Sztuka)
1105,00 zł
5,44 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 1
- Ilość pinów: 30
Dane techniczne
- Opakowanie
taśma na małej rolce
- Rodzaj produktu
Listwa kołkowa, żeńska, standardowa
- Rodzaj złącza
listwa pinowa żeńska
- Ilość rzędów
1
- System połączenia wtyków
wire-to-board
- Wymiary siatki
1 mm
- Ilość pinów
30
- Natężenie znamionowe
0.5 A
- Natężenie znamionowe - zaokrąglone
500 mA
- Zawartość
1 szt.
- Połączenie komponentów
SMT
- Kierunek operacji
prostopadle do PCB
- Materiał obudowy
termoplast, odporny na wysokie temperatury
- Numer katalogowy producenta
52808-3071
- Kolor
naturalny
- Materiał styku
brąz fosforowy
- Wykończenie strony z PCB
ocynowany
- Wykończenie strony ze wtykami
ocynowany
- Napięcie znamionowe
125 V
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+80 °C
- Minimalna temperatura
-20 °C
- Model katalogowy producenta
52808-3071
Do pobrania
Schemat
Schemat 3037105 Molex Listwa kołkowa, żeńska, standardowa Ilość pinów 30 Wymiary siatki: 1 mm 52808-3071 1 szt. taśma na małej rolce
Opis
1.00mm Pitch Easy-On FFC/FPC Connector, Surface Mount, Vertical, Non-ZIF, Tin (Sn) Plating, with Pick-and-Place Polyimide Tape, 30 Circuits
