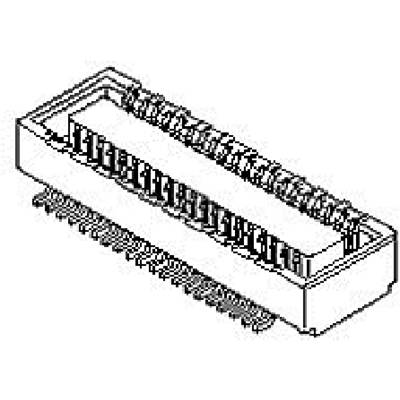

Rysunek techniczny
Rysunek techniczny
Molex 54102-0164 Złącze taśmowe, board-to-board, piny: 16, 500 mA, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze taśmowe
Ilość rzędów
2
Wymiary siatki
0.5 mm
Ilość pinów
16
Opakowanie
taśma na małej rolce
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
500
-
7,20 zł
1500
7% = 0,50 zł
6,70 zł
2500
10% = 0,74 zł
6,46 zł
5000
12% = 0,89 zł
6,31 zł
10000
15% = 1,06 zł
6,14 zł
20000
17% = 1,26 zł
5,94 zł
50000
21% = 1,48 zł
5,72 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Suma (7,20 zł / Sztuka)
3600,00 zł
8,86 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 2
- Ilość pinów: 16
Dane techniczne
- Opakowanie
taśma na małej rolce
- Rodzaj produktu
Złącze taśmowe
- Ilość rzędów
2
- System połączenia wtyków
board-to-board
- Specyfikacje klem zaciskowych
z ryglem
- Wymiary siatki
0.5 mm
- Ilość pinów
16
- Natężenie znamionowe
0.5 A
- Natężenie znamionowe - zaokrąglone
500 mA
- Zawartość
1 szt.
- Połączenie komponentów
SMT
- Numer katalogowy producenta
54102-0164
- Kolor
czarny
- Materiał styku
brąz fosforowy
- Wykończenie strony z PCB
Au (złoto)
- Wykończenie strony ze wtykami
Au (złoto)
- Napięcie znamionowe
50 V
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+105 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
54102-0164
Do pobrania
Schemat
Schemat 3037135 Molex 54102-0164 Złącze taśmowe, board-to-board, piny: 16, 500 mA, 1 szt.
Opis
0.50mm Pitch SlimStack Receptacle, Surface Mount, Dual Row, Vertical, 2.50mm Stacking Height, Gold Plating with Nickel Barrier, 16 Circuits
