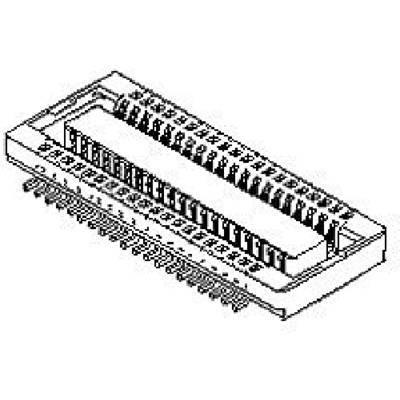

Rysunek techniczny
Rysunek techniczny
Molex 54722-0164 Złącze taśmowe, board-to-board, piny: 16, 500 mA, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze taśmowe
Ilość rzędów
2
Wymiary siatki
0.5 mm
Ilość pinów
16
Opakowanie
taśma na małej rolce
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
500
-
7,87704 zł
1500
7% = 0,56 zł
7,32171 zł
2500
10% = 0,81 zł
7,06807 zł
5000
12% = 0,98 zł
6,89950 zł
10000
15% = 1,17 zł
6,70888 zł
20000
18% = 1,38 zł
6,49777 zł
50000
21% = 1,62 zł
6,26067 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Suma (7,87704 zł / Sztuka)
3938,52 zł
9,68876 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 2
- Ilość pinów: 16
Dane techniczne
- Opakowanie
taśma na małej rolce
- Rodzaj produktu
Złącze taśmowe
- Ilość rzędów
2
- System połączenia wtyków
board-to-board
- Wymiary siatki
0.5 mm
- Ilość pinów
16
- Natężenie znamionowe
0.5 A
- Natężenie znamionowe - zaokrąglone
500 mA
- Zawartość
1 szt.
- Połączenie komponentów
SMT
- Materiał obudowy
termoplast, odporny na wysokie temperatury
- Numer katalogowy producenta
54722-0164
- Kolor
czarny
- Materiał styku
brąz fosforowy
- Wykończenie strony z PCB
Au (złoto)
- Wykończenie strony ze wtykami
Au (złoto)
- Napięcie znamionowe
50 V
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+105 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
54722-0164
Do pobrania
Karta katalogowa
Karta katalogowa 3037154 Molex 54722-0164 Złącze taśmowe, board-to-board, piny: 16, 500 mA, 1 szt.
Schemat
Schemat 3037154 Molex 54722-0164 Złącze taśmowe, board-to-board, piny: 16, 500 mA, 1 szt.
Opis
0.50mm Pitch SlimStack Receptacle, Surface Mount, Dual Row, Vertical, 1.50mm Stacking Height, Lower Circuit Size Version, 16 Circuits, Gold (Au) Plating with Nickel (Ni) Barrier Plating Between Contact and Tail
