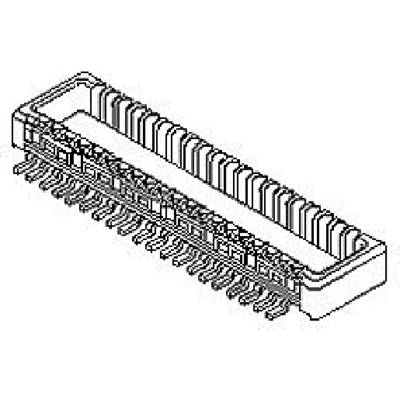

Rysunek techniczny
Rysunek techniczny
Molex 55560-0207 Złącze taśmowe, board-to-board, piny: 20, 500 mA, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze taśmowe
Ilość rzędów
2
Wymiary siatki
0.5 mm
Ilość pinów
20
Opakowanie
taśma na małej rolce
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
500
-
6,98 zł
1500
7% = 0,49 zł
6,49 zł
2500
10% = 0,72 zł
6,26 zł
5000
12% = 0,87 zł
6,11 zł
10000
15% = 1,04 zł
5,94 zł
20000
17% = 1,22 zł
5,76 zł
50000
21% = 1,44 zł
5,54 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Suma (6,98 zł / Sztuka)
3490,00 zł
8,59 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 2
- Ilość pinów: 20
Dane techniczne
- Opakowanie
taśma na małej rolce
- Rodzaj produktu
Złącze taśmowe
- Ilość rzędów
2
- System połączenia wtyków
board-to-board
- Specyfikacje klem zaciskowych
z ryglem
- Wymiary siatki
0.5 mm
- Ilość pinów
20
- Natężenie znamionowe
0.5 A
- Natężenie znamionowe - zaokrąglone
500 mA
- Zawartość
1 szt.
- Połączenie komponentów
SMT
- Grubość powłoki po stronie PCB
0.102 µm
- Grubość powłoki po stronie wtyków
0.254 µm
- Numer katalogowy producenta
55560-0207
- Materiał styku
mosiądz
- Wykończenie strony z PCB
Au (złoto)
- Wykończenie strony ze wtykami
Au (złoto)
- Napięcie znamionowe
50 V
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+105 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
55560-0207
Do pobrania
Karta katalogowa
Karta katalogowa 3037164 Molex 55560-0207 Złącze taśmowe, board-to-board, piny: 20, 500 mA, 1 szt.
Schemat
Schemat 3037164 Molex 55560-0207 Złącze taśmowe, board-to-board, piny: 20, 500 mA, 1 szt.
Opis
0.50mm Pitch SlimStack Plug, Surface Mount, Dual Row, Vertical, 1.50mm Stack Height, 20 Circuits
