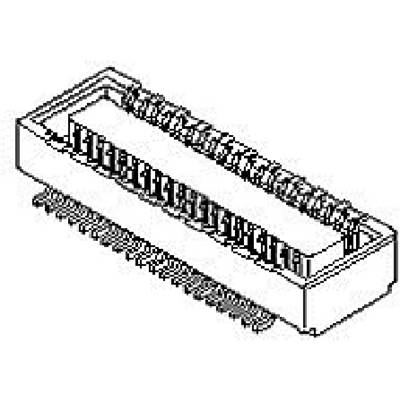

Molex Złącze taśmowe Ilość pinów 40 Wymiary siatki: 0.5 mm 54102-0404 1 szt. taśma na małej rolce
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze taśmowe
Ilość rzędów
2
Wymiary siatki
0.5 mm
Ilość pinów
40
Opakowanie
taśma na małej rolce
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
375
-
9,50 zł
1125
7% = 0,67 zł
8,83 zł
1875
10% = 0,97 zł
8,53 zł
3750
12% = 1,17 zł
8,33 zł
7500
15% = 1,41 zł
8,09 zł
15000
17% = 1,66 zł
7,84 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Suma (9,50 zł / Sztuka)
3562,50 zł
11,69 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 2
- Ilość pinów: 40
Dane techniczne
- Opakowanie
taśma na małej rolce
- Rodzaj produktu
Złącze taśmowe
- Ilość rzędów
2
- System połączenia wtyków
board-to-board
- Specyfikacje klem zaciskowych
z ryglem
- Wymiary siatki
0.5 mm
- Ilość pinów w rzędzie
20
- Ilość pinów
40
- Natężenie znamionowe
0.5 A
- Natężenie znamionowe - zaokrąglone
500 mA
- Zawartość
1 szt.
- Połączenie komponentów
SMT
- Numer katalogowy producenta
54102-0404
- Kolor
czarny
- Materiał styku
brąz fosforowy
- Wykończenie strony z PCB
Au (złoto)
- Wykończenie strony ze wtykami
Au (złoto)
- Napięcie znamionowe
50 V
- Wysokość produktu
2.50 mm
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+105 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
54102-0404
Do pobrania
Schemat
Schemat 3037137 Molex Złącze taśmowe Ilość pinów 40 Wymiary siatki: 0.5 mm 54102-0404 1 szt. taśma na małej rolce
Opis
0.50mm Pitch SlimStack Receptacle, Surface Mount, Dual Row, Vertical, 2.50mm Stacking Height, Gold Plating with Nickel Barrier, 40 Circuits
