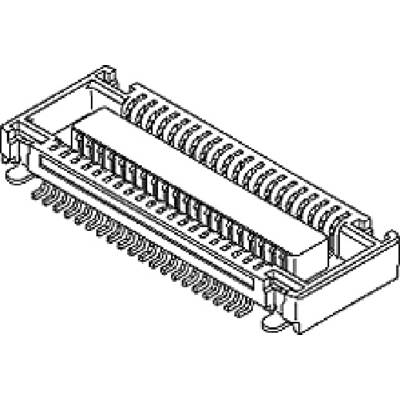

Rysunek techniczny
Rysunek techniczny
Molex 54363-0489 Złącze taśmowe, board-to-board, piny: 40, 500 mA, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze taśmowe
Ilość rzędów
2
Wymiary siatki
0.5 mm
Ilość pinów
40
Opakowanie
taśma na małej rolce
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
250
-
13,17 zł
750
7% = 0,98 zł
12,19 zł
1250
10% = 1,37 zł
11,80 zł
2500
12% = 1,64 zł
11,53 zł
5000
15% = 1,93 zł
11,24 zł
10000
17% = 2,27 zł
10,90 zł
25000
21% = 2,70 zł
10,47 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Suma (13,17 zł / Sztuka)
3292,50 zł
16,20 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 2
- Ilość pinów: 40
Dane techniczne
- Opakowanie
taśma na małej rolce
- Rodzaj produktu
Złącze taśmowe
- Ilość rzędów
2
- System połączenia wtyków
board-to-board
- Wymiary siatki
0.5 mm
- Ilość pinów
40
- Natężenie znamionowe
0.5 A
- Natężenie znamionowe - zaokrąglone
500 mA
- Zawartość
1 szt.
- Połączenie komponentów
SMT
- Grubość powłoki po stronie PCB
0.051 µm
- Grubość powłoki po stronie wtyków
0.254 µm
- Materiał obudowy
termoplast, odporny na wysokie temperatury
- Numer katalogowy producenta
54363-0489
- Kolor
czarny
- Materiał styku
brąz fosforowy
- Wykończenie strony z PCB
Au (złoto)
- Wykończenie strony ze wtykami
Au (złoto)
- Napięcie znamionowe
50 V DC/AC
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+105 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
54363-0489
Do pobrania
Karta katalogowa
Karta katalogowa 3037152 Molex 54363-0489 Złącze taśmowe, board-to-board, piny: 40, 500 mA, 1 szt.
Schemat
Schemat 3037152 Molex 54363-0489 Złącze taśmowe, board-to-board, piny: 40, 500 mA, 1 szt.
Opis
0.50mm Pitch SlimStack Receptacle, Surface Mount, Dual Row, Vertical, 2.00mm Stacking Height, with Solder Tabs, 40 Circuits
