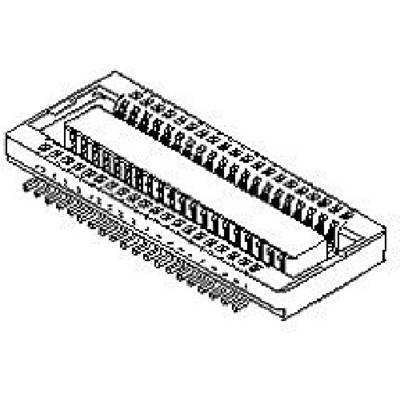

Rysunek techniczny
Rysunek techniczny
Molex 547220604 Złącze taśmowe, board-to-board, piny: 60, 500 mA, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze taśmowe
Ilość rzędów
2
Wymiary siatki
0.5 mm
Ilość pinów
60
Opakowanie
taśma na dużej rolce
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
3000
-
9,00 zł
9000
7% = 0,63 zł
8,37 zł
15000
10% = 0,93 zł
8,07 zł
30000
12% = 1,12 zł
7,88 zł
60000
15% = 1,34 zł
7,66 zł
120000
18% = 1,58 zł
7,42 zł
300000
21% = 1,85 zł
7,15 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Min.: 3000
Vielfache: 3000
Tape on Full reel
Sztuki (zawartość: )
Sztuki (zawartość: )
Suma (9,00 zł / Sztuka)
27 000,00 zł
11,07 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 2
- Ilość pinów: 60
Dane techniczne
- Opakowanie
taśma na dużej rolce
- Rodzaj produktu
Złącze taśmowe
- Ilość rzędów
2
- System połączenia wtyków
board-to-board
- Wymiary siatki
0.5 mm
- Ilość pinów
60
- Natężenie znamionowe
0.5 A
- Natężenie znamionowe - zaokrąglone
500 mA
- Zawartość
1 szt.
- Połączenie komponentów
SMT
- Materiał obudowy
termoplast, odporny na wysokie temperatury
- Numer katalogowy producenta
547220604
- Kolor
czarny
- Materiał styku
brąz fosforowy
- Wykończenie strony z PCB
Au (złoto)
- Wykończenie strony ze wtykami
Au (złoto)
- Napięcie znamionowe
50 V
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+105 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
547220604
- Nr części technicznej
54722-0604
- Nazwa serii inżynieryjnej
0.5BB Rec H=1.5
- Numer serii technicznej
54722
Do pobrania
Karta katalogowa
Karta katalogowa 3036444 Molex 547220604 Złącze taśmowe, board-to-board, piny: 60, 500 mA, 1 szt.
Schemat
Schemat 3036444 Molex 547220604 Złącze taśmowe, board-to-board, piny: 60, 500 mA, 1 szt.
Opis
0.50mm Pitch SlimStack Receptacle, Surface Mount, Dual Row, Vertical, 1.50mm Stacking Height, Lower Circuit Size Version, 60 Circuits, Gold Plating with Nickel Barrier Plating Between Contact and Tail
