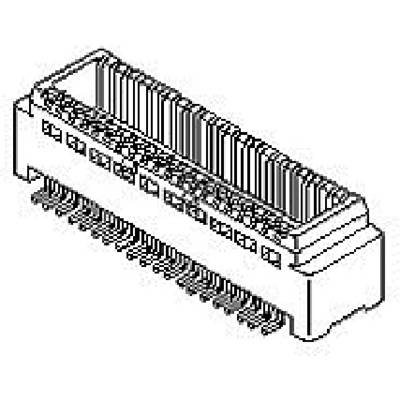

Molex 53916-0808 Złącze taśmowe, board-to-board, piny: 80, 500 mA, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Złącze taśmowe
Ilość rzędów
2
Wymiary siatki
0.5 mm
Ilość pinów
80
Opakowanie
taśma na małej rolce
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
150
-
21,48 zł
450
7% = 1,40 zł
20,08 zł
750
9% = 1,97 zł
19,51 zł
1500
11% = 2,34 zł
19,14 zł
3000
13% = 2,76 zł
18,72 zł
6000
15% = 3,23 zł
18,25 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Suma (21,48 zł / Sztuka)
3222,00 zł
26,42 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 2
- Ilość pinów: 80
Dane techniczne
- Opakowanie
taśma na małej rolce
- Rodzaj produktu
Złącze taśmowe
- Ilość rzędów
2
- System połączenia wtyków
board-to-board
- Wymiary siatki
0.5 mm
- Ilość pinów
80
- Natężenie znamionowe
0.5 A
- Natężenie znamionowe - zaokrąglone
500 mA
- Zawartość
1 szt.
- Połączenie komponentów
SMT
- Grubość powłoki po stronie PCB
0.102 µm
- Grubość powłoki po stronie wtyków
0.254 µm
- Numer katalogowy producenta
53916-0808
- Materiał styku
mosiądz
- Wykończenie strony z PCB
Au (złoto)
- Wykończenie strony ze wtykami
Au (złoto)
- Napięcie znamionowe
50 V
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+105 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
53916-0808
Do pobrania
Schemat
Schemat 3037134 Molex 53916-0808 Złącze taśmowe, board-to-board, piny: 80, 500 mA, 1 szt.
Opis
0.50mm Pitch SlimStack Plug, Surface Mount, Dual Row, Vertical, 4.00mm Stack Height, without Solder Tabs, 80 Circuits, without Vacuum Pick-up Tape
