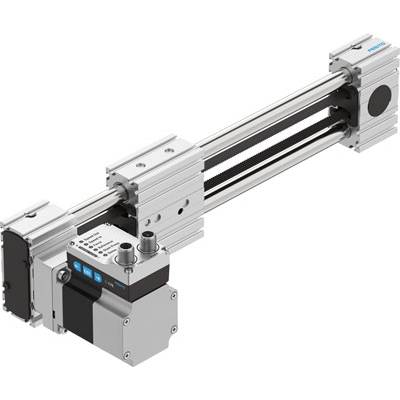

Napęd z pasem zębatym FESTO ELGE-TB-35-300-0H-ST-M-H1-PLK-AA-AT-FR 8083933
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (4665,85 zł / Sztuka)
4665,85 zł
5739,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Średnica efektywna zębnika napędowego: 18,46 mm
- Liczba cyfrowych wyjść logicznych 24 V DC: 2
- Liczba cyfrowych wejść logicznych: 2
- Wyświetlacz: LED
- Zakres pracy wejścia logicznego: 24 V
- Skok roboczy 300 mm
- Rozmiar: 35
- Wskaźnik gotowości do pracy: LED
- Właściwości cyfrowych wyjść logicznych: nieizolowane galwanicznie - konfigurowalne
- Właściwości wejścia logicznego: nieizolowane galwanicznie - konfigurowalne
- Pozycja montażowa: Pozioma
- Cykl pracy: 1
- Moment drugiego stopnia powierzchni Iy: 3770 mm4
- Moment drugiego stopnia powierzchni Iz: 4190 mm4
- Prowadzenie: Prowadnica z łożyskami kulkowymi
- Uwaga dotycząca temperatury otoczenia: Powyżej temperatury otoczenia 30 ° C należy przestrzegać redukcji mocy o 2% na K.
- IO-Link, technika przyłączeniowa: wtyczka
- IO-Link, liczba portów: Device 1
- IO-Link, wymagana pamięć danych: 500 bajtów
- IO-Link, tryb komunikacji: COM3 (230,4 kBaud)
- IO-Link, minimalny czas cyklu: 1 ms
- IO-Link, typ portu: A
- IO-Link, protokół: urządzenie V 1.1
- IO-Link, szerokość danych procesowych IN: 2 bajty
- IO-Link, szerokość danych procesowych OUT: 2 bajty
- IO-Link, zawartość danych procesowych IN: 1 bit (State Device) - 1 bit (State Move) - 1 bit (State in) - 1 bit (State out)
- IO-Link, zawartość danych procesowych OUT: 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error)
- IO-Link, zawartość danych serwisowych IN: 32 bity Siła - 32 bity Pozycja - 32 bity Prędkość
- IO-Link, obsługa trybu SIO: tak
- Klasa ochrony izolacji: B
- Symbol KC: KC-EMV
- Konstrukcja: Elektromechaniczna oś liniowa, z paskiem zębatym, ze zintegrowanym napędem
- Zgodność z LABS: VDMA24364, strefa III
- Temperatura przechowywania: od -20 do 60 °C
- Interfejs logiczny, typ połączenia: wtyczka
- Interfejs logiczny, schemat połączeń: 992264
- Interfejs logiczny, technika przyłączeniowa: M12x1, kodowanie A zgodnie z EN 61076-2-101
- Interfejs logiczny, ilość pinów/przewodów: 8
- Maksymalna długość kabla: 20 m dla pracy IO-Link - 15 m wyjść - 15 m wejść
- Maks. pobór prądu: 5300 mA
- Maksymalna siła posuwu Fx: 50 N
- Maksymalny prąd cyfrowych wyjść logicznych: 100 mA
- Maksymalne przyspieszenie: 8,5 m/s2
- Maks. prędkość: 1.2 m/s
- Maksymalna siła Fy: 50 N
- Maksymalna siła Fz: 50 N
- Rodzaj silnika: Silnik krokowy
- Napięcie znamionowe DC: 24 V
- Prąd znamionowy: 5.3 A
- Interfejs parametryzacji: interfejs użytkownika IO-Link
- Detekcja położenia: dla wyłączników zbliżeniowych – enkodery silnika
- Waga produktu: 3240 g
- Odniesienie: Stały blok stopu ujemny - Stały blok stopu dodatni
- Wilgotność względna: 0 - 90%
- Orientacyjny żywotność: 5000 km
- Wartość obciążenia użytecznego, poziomo: 2,8 kg
- Enkoder wirnikowy: enkoder absolutny jednoobrotowy
- Rozdzielczość enkodera położenia wirnika: 16 bit
- Zasada pomiaru czujnika wirnika: Magnetyczna
- Funkcja ochronna: monitorowanie wyjść: PNP (przełączanie dodatnie)
- Logika przełączania wejść: PNP (przełączanie dodatnie)
- Odporność na wstrząsy: Test wstrząsowy o poziomie surowości 2 zgodnie z FN 942017-5 i EN 60068-2-27
- Stopień ochrony: IP20
- Klasa ochrony III
- Odporność na wibracje: Test aplikacji transportowej z poziomem surowości 2 zgodnie z FN 942017-4 i EN 60068-2-6
- Zasilanie, rodzaj połączenia: wtyczka
- Zasilanie, technika przyłączeniowa: M12x1, kodowanie T zgodnie z EN 61076-2-111
- Zasilanie, ilość pinów/przewodów: 4
- Specyfikacja wejścia logicznego: wg IEC 61131-2, typ 1
- Monitorowanie temperatury: Wyłączenie w przypadku nadmiernej temperatury - Zintegrowany precyzyjny czujnik temperatury CMOS z wyjściem analogowym
- Znak UKCA patrz deklaracja zgodności: zgodnie z brytyjskimi przepisami dotyczącymi EMC - zgodnie z brytyjskimi przepisami RoHS
- Temperatura otoczenia: od 0 do 50 °C
- Stała posuwu: 58 mm / obr
- Materiał pokrywy napędu: kuty stop aluminium, anodowany
- Profil materiału: kuty stop aluminium, anodowany
- Materiał koła pasowego: stal nierdzewna wysokostopowa
- Materiał sań: kuty stop aluminium, anodowany
- Materiał paska rozrządu: polichloropren ze szklanym sznurkiem i nylonową osłoną
- Materiał korpusu zacisku paska zębatego: Brąz berylowy
- Uwaga o materiałach: Zgodne z RoHS
- Dokładność powtórzeniowa: ±0,1 mm
- Rozciągnięcie paska: 0,00094
- Pas zębaty, podziałka: 2 mm
- Dopuszczalne wahania napięcia: +/- 15%
- Zezwolenie: RCM Mark
- Dodatkowe funkcje: interfejs użytkownika, zintegrowane wykrywanie położenia końcowego
- Dodatkowa waga na skok 10 mm: 0,31 g
- Numer katalogowy producenta
8083933
- Model katalogowy producenta
ELGE-TB-35-300-0H-ST-M-H1-PLK-AA-AT-FR
- Maksymalna temperatura otoczenia
+50 °C
- Minimalna temperatura otoczenia
0 °C
- Rodzaj produktu
Napęd z pasem zębatym
Do pobrania
Karta katalogowa
Karta katalogowa 2800263 Napęd z pasem zębatym FESTO ELGE-TB-35-300-0H-ST-M-H1-PLK-AA-AT-FR 8083933
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2800263 Napęd z pasem zębatym FESTO ELGE-TB-35-300-0H-ST-M-H1-PLK-AA-AT-FR 8083933
Opis
Zespół osi paska zębatego ELGE-TB-35-300-0H-ST-M-H1-PLK-AA-AT-FR Efektywna średnica zębnika napędowego = 18,46 mm, skok roboczy = 300 mm, rozmiar = 35, wydłużenie paska zębatego = 0,094 %, pasek zębaty Podziałka=2 mm
