Name: Obudowa złącza pin męskiego na PCB Phoenix Contact 1848752, Ilość pinów 26, Wymiary siatki: 3.50 mm, 1 szt.
Brand: Phoenix Contact
SKU: 1611500
Availability: InStock

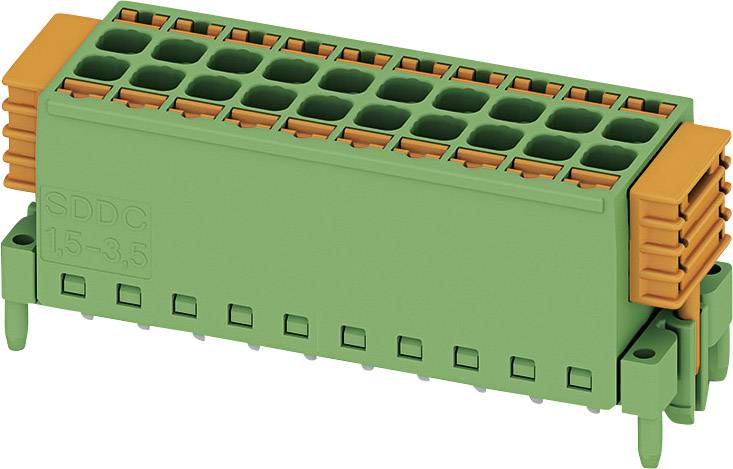

Prostokątny, zielony złącz z wieloma przyłączami, pomarańczowymi listwami po bokach i napisem 'SDDC 1.5-3.5'.

Zielona płytka drukowana z zamontowanymi czarnymi kablami przebiegającymi przez centralny złącz. Widoczne są komponenty techniczne.

Dwie zielone płytki elektroniczne z wieloma połączeniami kablowymi, zamocowane pomarańczowymi złączami.

Zielona płytka drukowana z kilkoma przewodami przymocowanymi do niej, wppiętymi w pomarańczowo-zielone złącza.

Rysunek techniczny złącza metalowego z wymiarami otworów w milimetrach. Wymiary i odległości dla precyzyjnego rozmieszczenia otworów.

Rysunek techniczny złącza elektrycznego z wymiarami w milimetrach, przedstawiający widok z przodu i z boku wraz ze szczegółami.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na PCB

Rodzaj złącza

złącze męskie

Ilość rzędów

Seria złączy

SDDC

Wymiary siatki

3.50 mm

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 13.11

37 Sztuki

Liczba

Sztuki

Suma (68,99 zł / Sztuka)

68,99 zł

56,09 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Wtyk bezpośredni SKEDD

Opis: 1 szt.
Ilość rzędów: 2
Ilość pinów: 26

Dane techniczne

Rodzaj produktu: Obudowa złącza pin męskiego na PCB

Rodzaj złącza: złącze męskie

Ilość rzędów: 2

System połączenia wtyków: wire-to-board

Seria złączy: SDDC

Specyfikacje klem zaciskowych: ze zwolnieniem blokady
z kołnierzem
z hakiem zatrzaskowym

Wymiary siatki: 3.50 mm

Ilość pinów w rzędzie: 13

Ilość pinów: 26

Kształt pina: podwójny

Natężenie znamionowe: 8 A

Natężenie znamionowe - zaokrąglone: 8 A

Zawartość: 1 szt.

Maksymalna średnica przewodu (system AWG): 16

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 8 mm

Połączenie komponentów: zacisk push-in

Kierunek operacji: prostopadle do PCB

Materiał obudowy: PA

Numer katalogowy producenta: 1848752

Kolor: zielony
pomarańczowy

Materiał izolacyjny: PA

Materiał styku: miedź

Wykończenie strony z PCB: ocynowany

Wykończenie strony ze wtykami: ocynowany

Napięcie znamionowe: 160 V

Maksymalny przekrój: 1.50 mm²

Minimalny przekrój: 0.20 mm²

Kierunek podłączania: prostopadle do PCB

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: SDDC 1,5/13-PV-3,5

Do pobrania

Karta katalogowa
