Ogranicznik prądu Camtec ESB101.33 3041081004

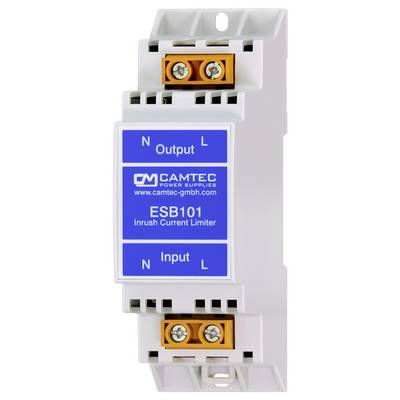

Moduł ogranicznika prądu wyjątkowego CAMTEC ESB101 z oznaczonymi zaciskami wejścia i wyjścia N/L

Techniczny rysunek wymiarowy modułu wyłącznika automatycznego, pokazujący widoki przedni, boczny i widok od frontu z wymiarami w milimetrach.

1/2

Karta katalogowa (PDF)

10 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (373,17 zł / Sztuka)

zł

459,00 zł

z VAT (klient indywidualny)

tylko 48,77 zł

Dostępnych jest tylko 10 sztuka

Zgłoś wątpliwości prawne

Cechy produktu

Ogranicznik prądu włączeniowego 16 ⅓ - 440 Hz

N/A
N/A
Szyna DIN TS 35 mm
Mocowanie na ścianie (uniwersalna obudowa)
Zaciski sprężynowe 0,5...6 mm²
Zintegrowany przekaźnik Bypass
Obciążenie pojemnościowe do N/A
Wbudowana kontrola temperatury
Obudowa DIN43880 IP20 UL94V-0 do skrzynek instalacyjnych DIN/VDE0603

Dane techniczne

Rodzaj produktu: Ogranicznik prądu wyłączeniowego

Wymiary: (S x W x G) 36.5 x 110 x 62 mm

Waga: 121 g

Szerokość produktu: 36.5 mm

Wysokość produktu: 110 mm

Głębokość produktu: 62 mm

Podłączenie: Zaciski sprężynowe z ochroną kabla 0,5...6 mm² 21 …10 AWG zgodnie z normą IEC/EN60664-1, IEC/EN61984

Do pobrania

Karta katalogowa

Karta katalogowa 513508 Ogranicznik prądu Camtec ESB101.33 3041081004

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 513508 Ogranicznik prądu Camtec ESB101.33 3041081004

Deklaracja zgodności

Deklaracja zgodności 513508 Ogranicznik prądu Camtec ESB101.33 3041081004

Opis

Seria ESB101 firmy CAMTEC to niedrogie ograniczniki prądu drugiej generacji. Ograniczniki są odpowiednie dla sieci 115/230 V AC 16 A. Dopuszczalna częstotliwość wynosi 16⅓ Hz - 440 Hz. Ograniczniki ESB101 są podłączane między przełącznikiem sieciowym/ stycznikiem a urządzeniem. Seria ESB jest przeznaczona do użytku przy obciążeniach indukcyjnych i pojemnościowych. W momencie włączenia prąd włączeniowy generowany przez podłączone urządzenie zostaje ograniczony na dokładnie określony czas. Nie ma przy tym znaczenia, jaki jest rzeczywisty prąd rozruchu. Ograniczenie jest zawsze ściśle określone. Po upływie zdefiniowanego czasu ESB101 znosi ograniczenie prądu. Urządzenie jest teraz bezpośrednio połączone z siecią. Sieć może być obciążona krótkotrwałymi prądami szczytowymi (np.silniki, pompy). Ogranicznik ESB101 rozpoznaje sytuacje, w której brak zasilania jest dłuższy niż zdefiniowany czas ograniczenia prądu. Jeżeli zasilanie z sieci zostanie przywrócone, ogranicznik prądu wznowi działanie. Urządzenie posiada wewnętrzny układ kontroli temperatury. W przypadku zakłócenia urządzenie wyłącza się, aby uniknąć trwałego przegrzania lub pożaru.
