Ogranicznik przepięć DEHN 942405 1 szt.

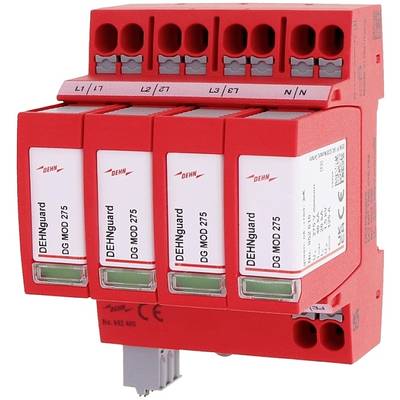

Czerwona ochrona przeciwprzepięciowa z czterema modułami, oznaczona jako 'DEHNgard DG MOD 275', do zabezpieczania instalacji elektrycznych.

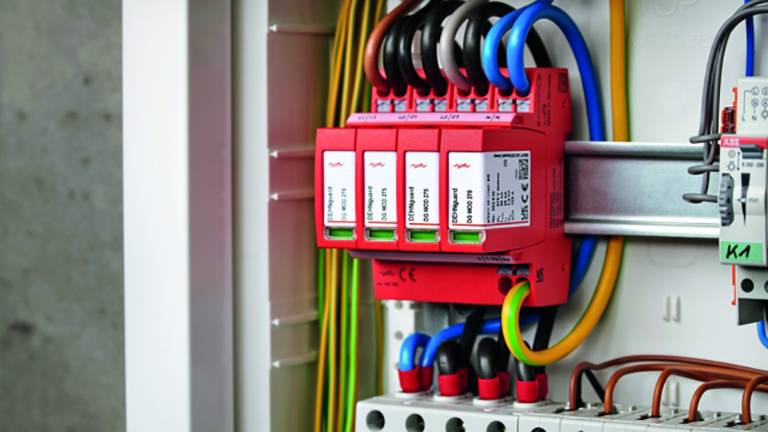

Elektryczny panel sterujący z wieloma kolorowymi kablami i czerwonymi wyłącznikami ochronnymi.

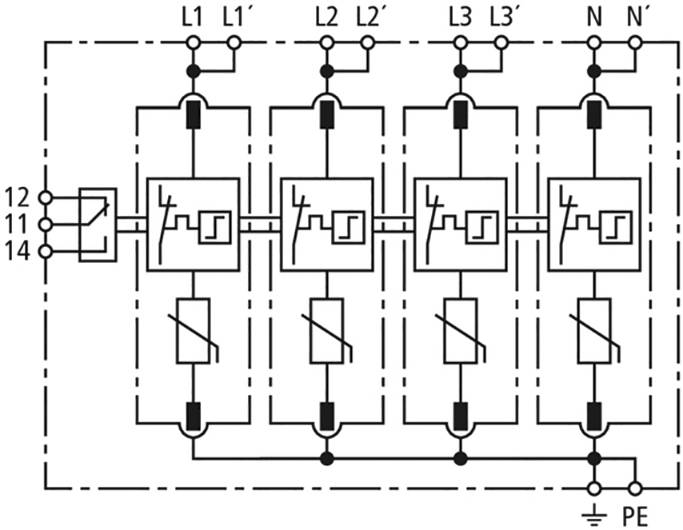

Elektryczny schemat połączeń z czterema bezpiecznikami połączonymi równolegle, oznaczonymi jako L1, L2, L3, N i PE, połączonymi z wyłącznikiem.

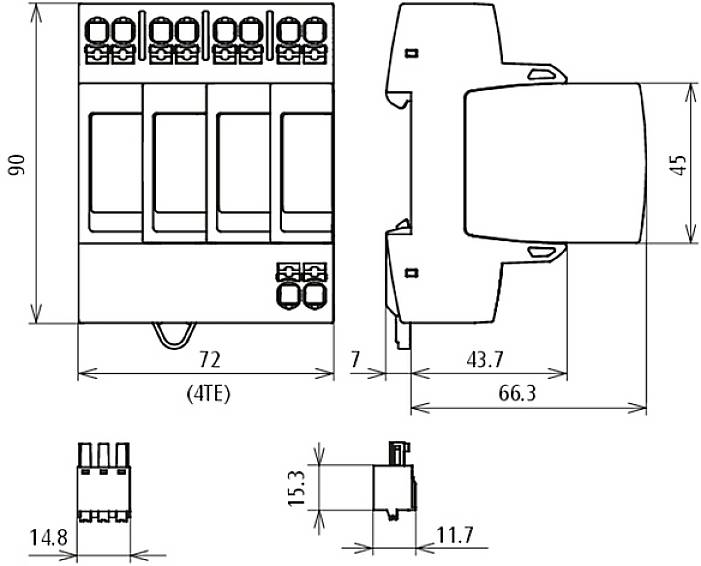

Rysunek techniczny elektrycznego przełącznika o wymiarach: szerokość 72 mm, wysokość 90 mm, głębokość 66,3 mm. Składa się z trzech jednostek.

1/4

Karta katalogowa (PDF)

2 Sztuki

Liczba

Sztuki

Suma (569,00 zł / Sztuka)

959,00 zł

-41 %

zł

462,60 zł

bez VAT (klient biznesowy)

Dostępnych jest tylko 2 sztuka

Zgłoś wątpliwości prawne

Dane techniczne

Energetycznie skoordynowane działanie ochronne do urządzenia końcowego (≤ 10 m) typ 2 + typ 3
Napięcie znamionowe: AC (UN) 230 / 400 V (50 / 60 Hz)
Najwyższe napięcie ciągłe: AC (UC) 275 V (50 / 60 Hz)
Znamionowy prąd rozładowania: (8/20 µs) (In) 20 kA
Maksymalny udarowy prąd rozładowania: (8/20 µs) (Imax) 40 kA
Udar kombinowany: [LN] (UOC) 20 kV
Znamionowy prąd obciążenia z okablowaniem przelotowym V: (IL) 40 A
Poziom ochrony: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kV
Poziom ochrony: [L-PE] / [N-PE] przy 5 kA (UP) ≤ 1 / ≤ 1 kV
Maks. zabezpieczenie nadprądowe po stronie sieci z okablowaniem przelotowym V: 40 A gG
Maks. zabezpieczenie nadprądowe po stronie sieci z okablowaniem odgałęźnym (podwójne połączenie 2 x 10 mm²): 125 A gG
Wytrzymałość zwarciowa z maks. zabezpieczeniem nadprądowym po stronie sieci: (ISCCR) 50 kArms
Napięcie TOV (UT) - Charakterystyka: 335 V / 5 s. - Siła
Napięcie TOV (UT) - charakterystyka: 440 V / 120 min - awaria bezpieczna
Wskaźnik funkcji / defektu: zielony/czerwony
Liczba portów 1
Przekrój przyłącza: (min.) 1,5 mm² sztywny
Przekrój przyłącza: (min.) 6 mm² drobnożyłowy
Przekrój przyłącza: (maks.) 10 mm² drut / linka
Przekrój przyłącza: (min.) z tulejką 1,5 mm²
Przekrój przyłącza: (maks.) z tulejką 6 mm²
Przekrój przyłącza: (maks.) z tulejką bez kołnierza 10 mm²
Montaż na szynie DIN 35 mm zgodnie z EN 60715
Materiał obudowy termoplast, kolor czerwony, UL 94 V-0
Miejsce montażu: Wnętrze
Wymiary montażowe: 4 HP, DIN 43880
Dopuszczenia KEMA, VDE
Kontakty FM: / zmieniacz formularzy kontaktowych
Zdolność przełączania: AC 250 V / 0,5 A
Zdolność przełączania: DC 250 V / 0,1 A; 125 V/0,2 A; 75 V/0,5 A
Przekrój przyłącza dla zacisków FM maks. 1,5 mm2 drut / linka

Rodzaj produktu: Ogranicznik przepięć

Ochrona przed przepięciem: Szafka dystrybucyjna

Natężenie upływu: 20 kA

Napięcie znamionowe: 230 V/AC
400 V/AC

Czas reakcji (szczegóły): < 25 ns

Zakres temperatury roboczej: Od -40 do +80ºC °C

: IP20

Numer katalogowy producenta: 942405

Kolor: czerwony

Certyfikat: SPD zgodnie z EN 61643-11 / ... IEC 61643-11 Typ 2 + Typ 3 / Klasa II + Klasa III

Wymiary: (S x W x G) 72 x 90 x 66.3 mm

Szerokość produktu: 72 mm

Wysokość produktu: 90 mm

Głębokość produktu: 66.3 mm

Zawartość: 1 szt.

Do pobrania

Karta katalogowa

Karta katalogowa 2734567 Ogranicznik przepięć DEHN 942405 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2734567 Ogranicznik przepięć DEHN 942405 1 szt.

Opis

Modułowy ogranicznik przepięć do sieci TN-S; z bezpotencjałowym stykiem zdalnej sygnalizacji.

· Gotowe do podłączenia kompletne urządzenie składające się z podstawy i wtykanych modułów ochronnych

· Energetycznie skoordynowane w ramach rodziny produktów Red/Line

· Wysoka zdolność rozładowania dzięki mocnym warystorom tlenku cynku / iskiernikom

· Wysoki poziom bezpieczeństwa urządzenia dzięki monitorowaniu ograniczników „Thermo-Dynamic-Control”

· Prosta, beznarzędziowa wymiana modułu zabezpieczającego dzięki systemowi blokowania modułu z przyciskiem odblokowującym moduł

· Wibracje i wstrząsy przetestowane zgodnie z EN 60068-2

· Technologia połączeń wtykowych
