Ogranicznik przepięć DEHN 942315 1 szt.

Czerwony modularny ogranicznik przepięć z czterema gniazdami do zastosowań elektrotechnicznych, oznaczenie wydłużenia, model DG MOD 275.

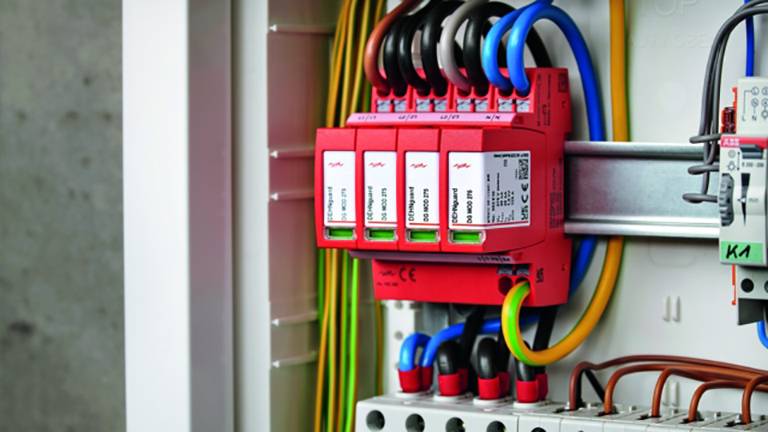

Elektryczny rozdzielnik elektryczny z czerwonymi wyłącznikami nadprądowymi i okablowanymi obwodami elektrycznymi. Przewody podłączone w różnych kolorach.

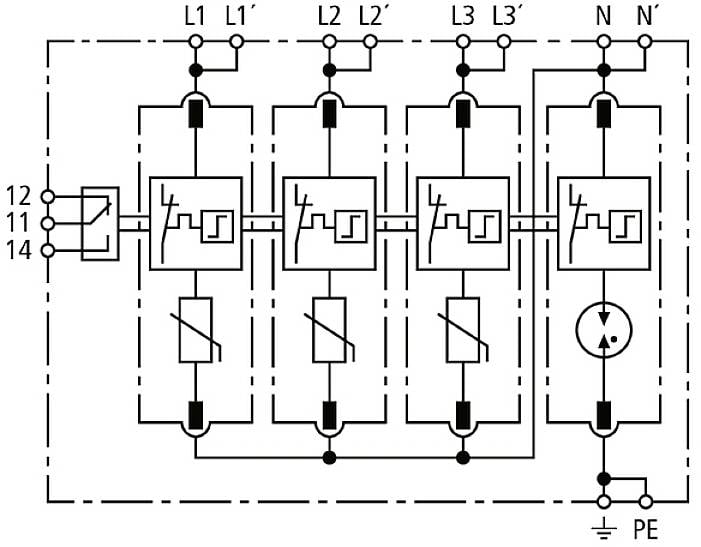

'Schemat elektryczny urządzenia stykowego z czterema stykami zwiertnymi, złączem ochronnym PE i przewodem neutralnym. Połączenia i cewki są wyraźnie oznaczone.'

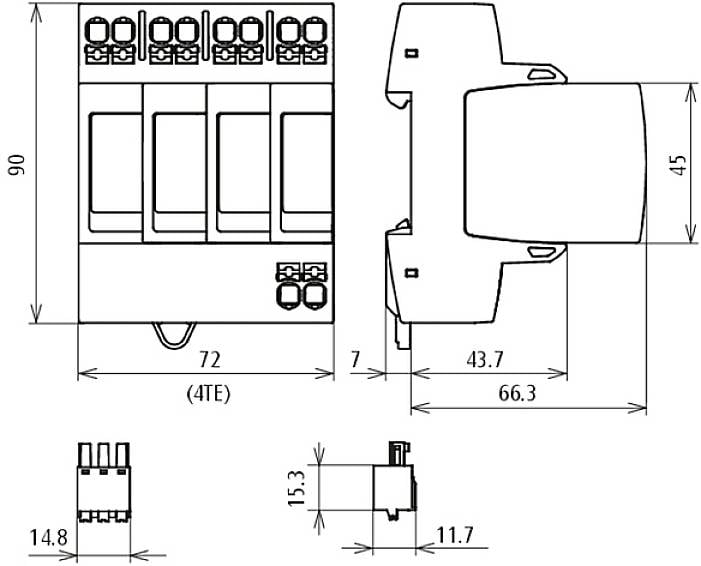

Rysunek techniczny elementu elektrycznego z wymiarami w milimetrach. Przedstawia widok czołowy, boczny i z góry ze szczegółami.

1/4

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

4 Sztuki

Liczba

Sztuki

Suma (543,90 zł / Sztuka)

543,90 zł

669,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 4 sztuka

Zgłoś wątpliwości prawne

Dane techniczne

Energetycznie skoordynowane działanie ochronne do urządzenia końcowego (≤ 10 m) typ 2 + typ 3
Najwyższe napięcie ciągłe: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Najwyższe napięcie ciągłe: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Znamionowy prąd rozładowania: (8/20 µs) (In) 20 kA
Znamionowy prąd obciążenia z okablowaniem przelotowym V: (IL) 40 A
Poziom ochrony [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Poziom ochrony [L-PE] / [N-PE] przy 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
Czas odpowiedzi (tA): ≤ 100ns
Wymagany dodatkowy zewnętrzny bezpiecznik: nie
Ocena wytrzymałości na zwarcie (ISCCR): 25 kArms
Maks. zabezpieczenie nadprądowe po stronie sieci z okablowaniem przelotowym V: 40 A gG
Maks. zabezpieczenie nadprądowe po stronie sieci z okablowaniem odgałęźnym (podwójne połączenie 2 x 10 mm²): 125 A gG
Napięcie TOV (UT) - Charakterystyka: 335 V / 5 s. - Siła
Napięcie TOV (UT) - Charakterystyka: 440 V / 120 min - Siła
Prąd upływu: brak prądu upływu
Wskazanie funkcji/usterki: zielony/czerwony
Liczba portów: 1
Przekrój przyłącza: (min.) 1,5 mm² sztywny
Przekrój przyłącza: (min.) 6 mm² drobnożyłowy
Przekrój przyłącza: (maks.) 10 mm² drut / linka
Przekrój przyłącza: (min.) z tulejką 1,5 mm²
Przekrój przyłącza: (maks.) z tulejką 6 mm²
Przekrój przyłącza: (maks.) z tulejką bez kołnierza 10 mm²
Montaż na szynie DIN 35 mm zgodnie z EN 60715
Materiał obudowy: tworzywo termoplastyczne, kolor czerwony, UL 94 V-0
Miejsce montażu: Wnętrze
Wymiary montażowe: 4 HP, DIN 43880
Atesty: KEMA, VDE
Kontakty FM: zmieniacz formularzy kontaktowych
Zdolność przełączania: AC 250 V / 0,5 A
Zdolność przełączania: DC 250 V / 0,1 A; 125 V/0,2 A; 75 V/0,5 A

Rodzaj produktu: Ogranicznik przepięć

Ochrona przed przepięciem: Szafka dystrybucyjna

Natężenie upływu: 20 kA

Napięcie znamionowe: 230 V/AC
400 V/AC

Czas reakcji (szczegóły): ≤ 100 ns

Zakres temperatury roboczej: Od -40 do +80ºC °C

: IP20

Numer katalogowy producenta: 942315

Kolor: czerwony

Certyfikat: SPD zgodnie z EN 61643-11 / ... IEC 61643-11 Typ 2 + Typ 3 / Klasa II + Klasa III

Wymiary: (S x W x G) 72 x 90 x 70 mm

Szerokość produktu: 72 mm

Wysokość produktu: 90 mm

Głębokość produktu: 70 mm

Zawartość: 1 szt.

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2734570 Ogranicznik przepięć DEHN 942315 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2734570 Ogranicznik przepięć DEHN 942315 1 szt.

Opis

Modułowy ogranicznik przepięć do sieci TT i TN-S (obwód 3+1); z bezpotencjałowym stykiem zdalnej sygnalizacji.

· Gotowe do podłączenia kompletne urządzenie składające się z podstawy i wtykanych modułów ochronnych

· Energetycznie skoordynowane w ramach rodziny produktów Red/Line

· Wysoka zdolność rozładowania dzięki mocnym warystorom/iskiernikom z tlenku cynku

· Wysoki poziom bezpieczeństwa urządzenia dzięki monitorowaniu ograniczników „Thermo-Dynamic-Control”

· Prosta, beznarzędziowa wymiana modułu zabezpieczającego dzięki systemowi blokowania modułu z przyciskiem odblokowującym moduł

· Wibracje i wstrząsy przetestowane zgodnie z EN 60068-2

· Technologia połączeń wtykowych"

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
