Ogranicznik przepięć DEHN 942341 1 szt.

Czerwone urządzenie ochrony przepięciowej z czterema modułami wtyczkowymi, oznaczone napisem 'DEHNguard'. Posiada pięć złączy na górnej powierzchni.

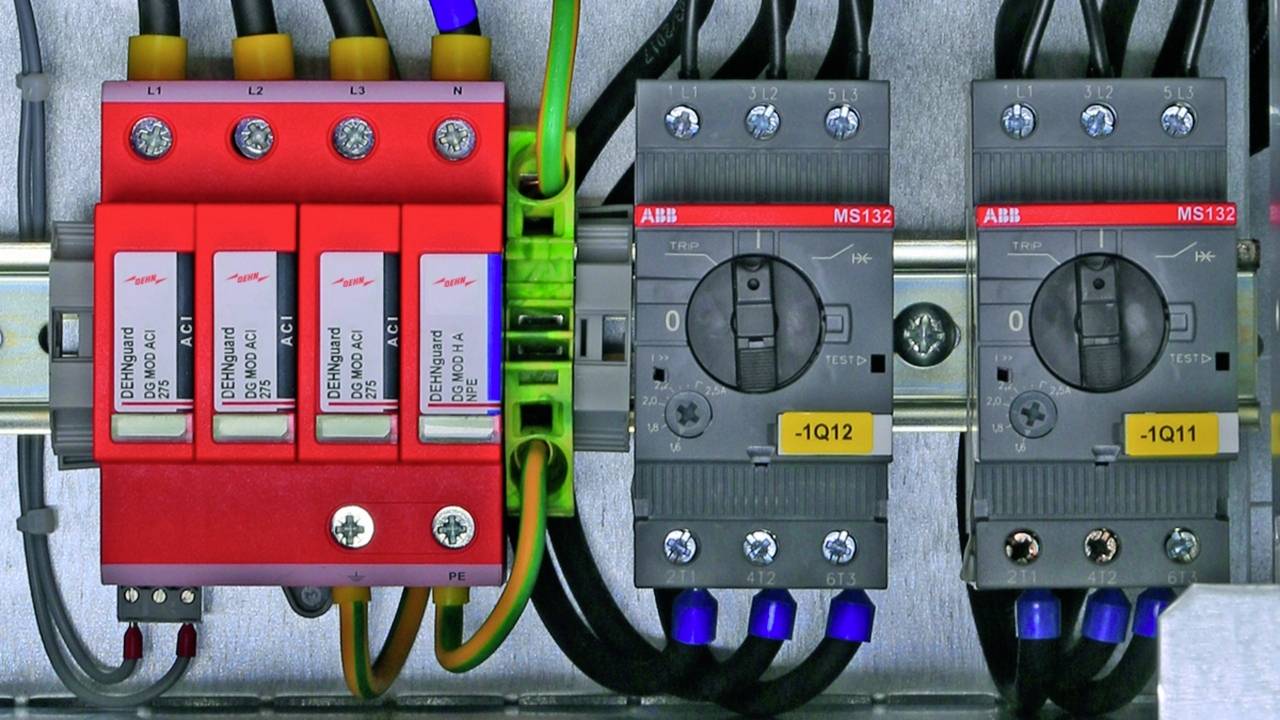

Szafa sterownicza z wieloma przełącznikami i bezpiecznikami, w tym czerwonymi i szarymi modułami zarządzającymi połączeniami elektrycznymi.

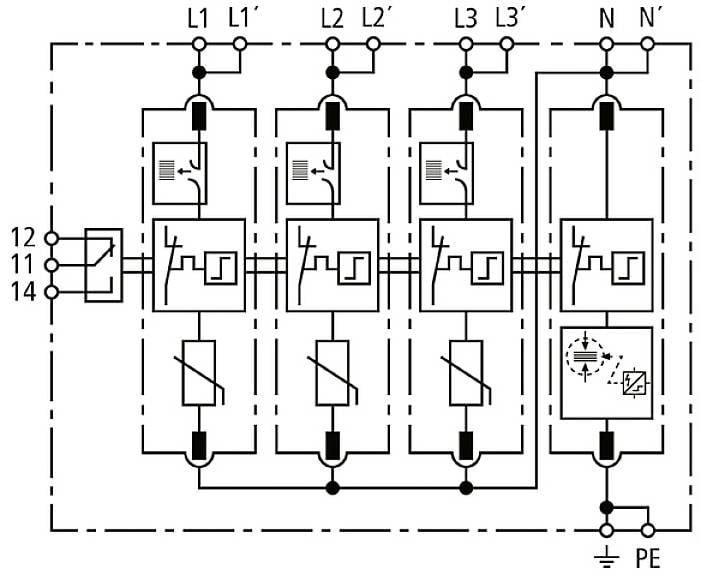

Schemat elektryczny przedstawia połączenie szeregowe czterech wyłączników ochronnych, podłączonych do faz L1 do L3, przewodu neutralnego N oraz uziemienia PE.

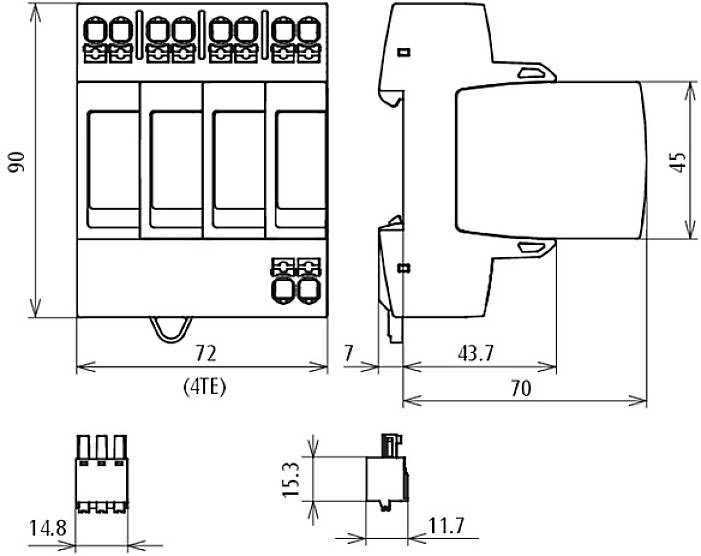

Rysunek techniczny urządzenia elektrycznego z wymiarami. Przedstawia widok z przodu i z boku z oznaczeniami wymiarów w milimetrach.

1/4

Karta katalogowa (PDF)

Dostawa w czw. 5.11

3 Sztuki

Liczba

Sztuki

Suma (1446,34 zł / Sztuka)

1446,34 zł

1779,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 3 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Energetycznie skoordynowane działanie ochronne do urządzenia końcowego (≤ 10 m) typ 2 + typ 3
Najwyższe napięcie ciągłe: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Najwyższe napięcie ciągłe: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Znamionowy prąd rozładowania: (8/20 µs) (In) 20 kA
Znamionowy prąd obciążenia z okablowaniem przelotowym V: (IL) 40 A
Poziom ochrony [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Poziom ochrony [L-PE] / [N-PE] przy 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
Czas odpowiedzi (tA): ≤ 100ns
Wymagany dodatkowy zewnętrzny bezpiecznik: nie
Ocena wytrzymałości na zwarcie (ISCCR): 25 kArms
Maks. zabezpieczenie nadprądowe po stronie sieci z okablowaniem przelotowym V: 40 A gG
Maks. zabezpieczenie nadprądowe po stronie sieci z okablowaniem rozgałęźnym
(podwójne podłączenie 2 x 10 mm²) brak:
Napięcie TOV (UT) - Charakterystyka: 335 V / 5 s. - Siła
Napięcie TOV (UT) - Charakterystyka: 440 V / 120 min - Siła
Prąd upływu: brak prądu upływu
Wskazanie funkcji/usterki: zielony/czerwony
Liczba portów: 1
Przekrój przyłącza: (min.) 1,5 mm² sztywny
Przekrój przyłącza: (min.) 6 mm² drobnożyłowy
Przekrój przyłącza: (maks.) 10 mm² drut / linka
Przekrój przyłącza: (min.) z tulejką 1,5 mm²
Przekrój przyłącza: (maks.) z tulejką 6 mm²
Przekrój przyłącza: (maks.) z tulejką bez kołnierza 10 mm²
Montaż na szynie DIN 35 mm zgodnie z EN 60715
Materiał obudowy: tworzywo termoplastyczne, kolor czerwony, UL 94 V-0
Miejsce montażu: Wnętrze
Wymiary montażowe: 4 HP, DIN 43880
Atesty: KEMA, VDE
Kontakty FM: zmieniacz formularzy kontaktowych
Zdolność przełączania: AC 250 V / 0,5 A
Zdolność przełączania: DC 250 V / 0,1 A; 125 V/0,2 A; 75 V/0,5 A

Rodzaj produktu: Ogranicznik przepięć

Ochrona przed przepięciem: Szafka dystrybucyjna

Natężenie upływu: 20 kA

Napięcie znamionowe: 230 V/AC
400 V/AC

Czas reakcji (szczegóły): ≤ 100 ns

Zakres temperatury roboczej: Od -40 do +80ºC °C

: IP20

Numer katalogowy producenta: 942341

Kolor: czerwony

Certyfikat: SPD zgodnie z EN 61643-11 / ... IEC 61643-11 typ 2 / klasa II

Wymiary: (S x W x G) 72 x 90 x 70 mm

Szerokość produktu: 72 mm

Wysokość produktu: 90 mm

Głębokość produktu: 70 mm

Zawartość: 1 szt.

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2734569 Ogranicznik przepięć DEHN 942341 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2734569 Ogranicznik przepięć DEHN 942341 1 szt.

Opis

Modułowy ogranicznik przepięć z zaawansowanym układem przerywania obwodu (ACI) do sieci TT i TN-S (obwód 3+1).

· Nowa technologia „Advanced-Circuit Interruption” (ACI) zintegrowana z modułem zabezpieczającym, składająca się z kombinacji przełącznika i iskiernika

· Nie wymaga zewnętrznego bezpiecznika rezerwowego dzięki technologii ACI

· Małe przekroje połączeń 6 mm2 (Cu) są całkowicie wystarczające *)

· Rezystancja TOV podana również przy 440 V (AC).

· Wysoka dyspozycyjność systemu dzięki selektywności bezpieczników systemowych 35 A gG

· Całkowicie wolny od prądu upływu dzięki izolacji galwanicznej za pomocą jednostki przełączającej ACI

· Energetycznie skoordynowane w ramach rodziny produktów Red/Line

· Wibracje i wstrząsy przetestowane zgodnie z EN 60068-2

· Technologia połączeń wtykowych
*) Okablowanie wszystkich aktywnych przewodów musi być zainstalowane w taki sposób, aby były zabezpieczone przed uziemieniem i zwarciem
