Ogranicznik przepięć DEHN DPA CL8 EA 4PPOE 929161, 3.3 V, 1 szt.

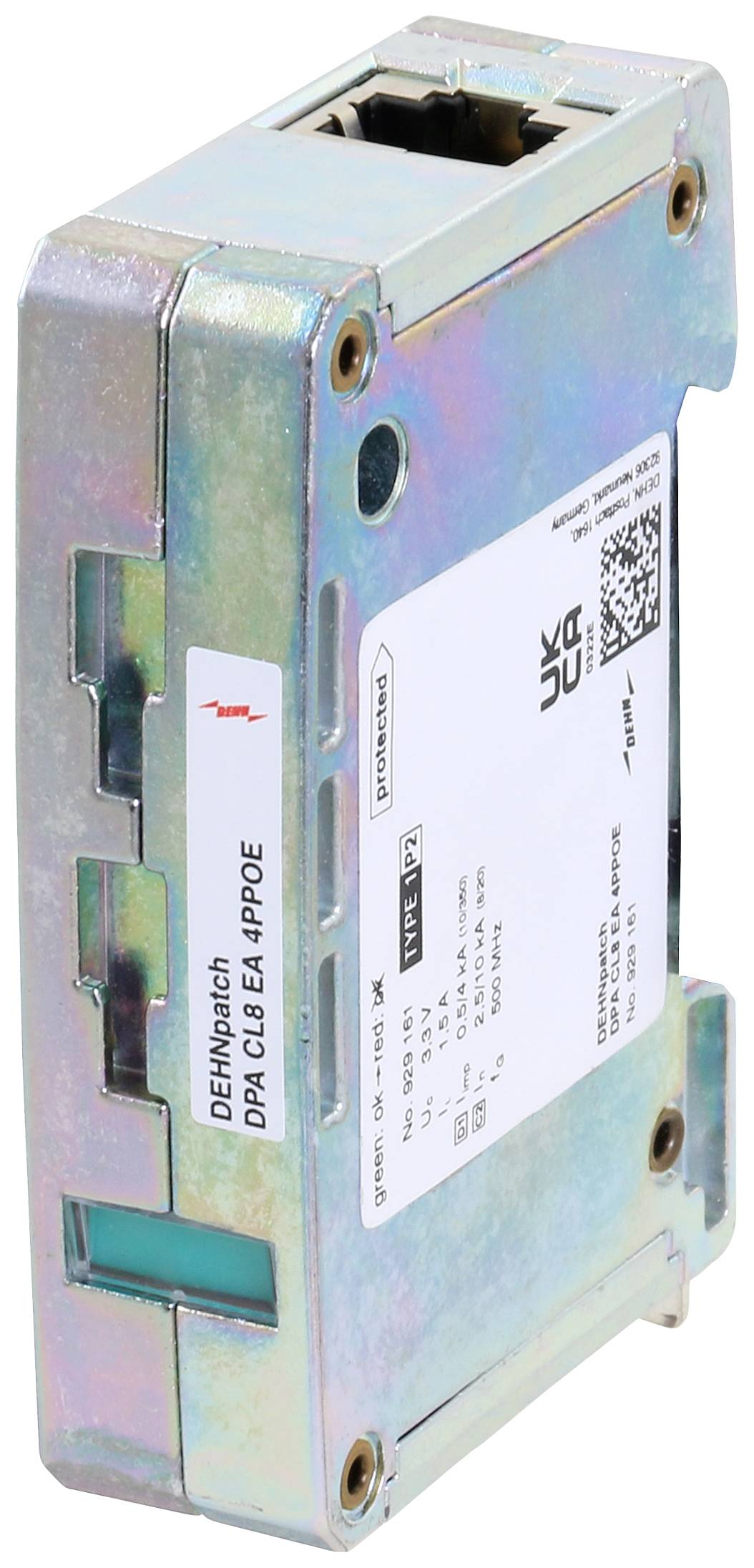

Metalowy moduł adapter 'DEHNpatch DPA C|6 EA 4PPOE' do ochrony przepięciowej połączeń Ethernet, wyposażony w kod QR i złącza.

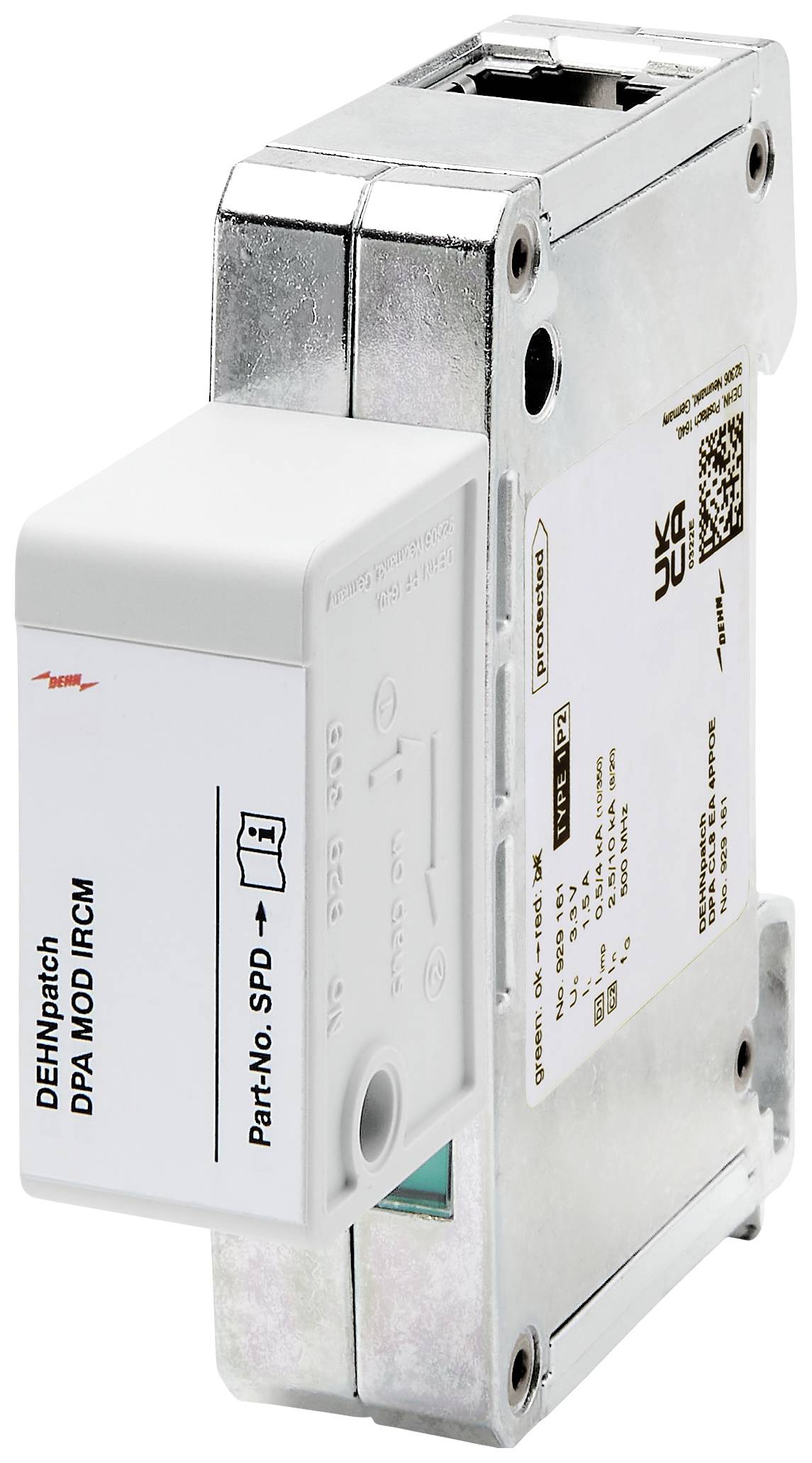

Urządzenie ochrony przeciwprzepięciowej Ethernet 'DEHNpatch DPA MOD' wykonane z metalu z elementami z tworzywa sztucznego, przeznaczone do montażu na szynie DIN.

1/2

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

30 Sztuki

Liczba

Sztuki

Suma (462,60 zł / Sztuka)

462,60 zł

569,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Ogranicznik przepięć

Szerokość całkowita 19 mm
Technologia połączenia RJ45
Wyświetlacz stanu

Dane techniczne

Napięcie znamionowe (ONZ): 3,3 V
Maksymalne napięcie ciągłe DC (Uc): 3,3 V
Maksymalne napięcie ciągłe DC Pa-Pa (PoE) (Uc): 58 V
Prąd znamionowy (IL): 1,5A
Prąd udaru piorunowego D1 (10/350 μs) łącznie (Iimp): 4 kA
Znamionowy prąd rozładowania C2 (8/20 μs) Ad-Ad (In): 150 A
Znamionowy prąd rozładowania C2 (8/20 μs) Ad-PG (In): 2,5 kA
C2 nominalny prąd rozładowania (8/20 μs) całkowity (In): 10 kA
C2 Znamionowy prąd rozładowania (8/20 μs) Pa-Pa (PoE) (In): 150 A
Poziom ochrony Ad-Ad przy In C2 (UP): ≤ 100 V
Poziom ochrony Ad-PG przy In C2 (UP): ≤ 600 V
Poziom ochrony Pa-Pa przy In C2 (PoE) (UP): ≤ 100 V
Poziom ochrony Ad-Ad przy 1 kV/μs C3 (UP): ≤ 140 V
Poziom ochrony Ad-PG przy 1 kV/μs C3 (UP): ≤ 500 V
Poziom ochrony Pa-Pa przy 1 kV/μs C3 (PoE) (UP): ≤ 170 V
Częstotliwość odcięcia (fG): 500 MHz
Pojemność linia-linia (C): ≤ 15 pF
Pojemność Ad-PG (C): ≤ 40 pF
Montaż: na szynie DIN 35 mm zgodnie z EN 60715
Połączenie wejście / wyjście: gniazdo RJ45 / gniazdo RJ45
Obłożenie: 1/2, 3/6, 4/5, 7/8
Uziemienie: przez szynę DIN 35 mm zgodnie z EN 60715
Materiał obudowy: cynkowy odlew ciśnieniowy
Kolor: pusty
Waga: 180 g

Rodzaj produktu: Ogranicznik przepięć

Napięcie znamionowe: 3.3 V

Zakres temperatury roboczej: od -40 °C do +80 °C

: IP20

Numer katalogowy producenta: 929161

Certyfikat: GHMT / IEC 61643-21 / EN 61643-21

Wymiary: (S x W x G) 19 x 75 x 51 mm

Szerokość produktu: 19 mm

Wysokość produktu: 75 mm

Głębokość produktu: 51 mm

Zawartość: 1 szt.

Waga: 0.19

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2589587 Ogranicznik przepięć DEHN DPA CL8 EA 4PPOE 929161, 3.3 V, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2589587 Ogranicznik przepięć DEHN DPA CL8 EA 4PPOE 929161, 3.3 V, 1 szt.

Opis

Uniwersalny, zajmujący mało miejsca ogranicznik przepięć o szerokości 19 mm i złączu RJ45 ze wskaźnikiem stanu dla łatwej konserwacji.

Okablowanie strukturalne zgodne z klasą EA do 500 MHz. Polecany dla Ethernet-u przemysłowego, dystrybutorów danych, systemów kamer cyfrowych, Power over Ethernet (zgodny z IEEE 802.3 do 4PPoE) i ogólnie interfejsów opartych na sieci Ethernet.

Wszystkie pary przewodów są zabezpieczone potężnymi ogranicznikami wyładowań gazowych oraz diodami ochronnymi pomiędzy przewodami sygnałowymi a parami przewodów.

Posiada w pełni ekranowaną konstrukcję adaptera z gniazdami RJ45 do montażu na szynie DIN oraz dodatkowe złącze śrubowe po stronie obudowy do opcjonalnego podłączenia uziemienia.
