Ogrodzenie wiertarki stołowej - 81101375 Magswitch 81101375

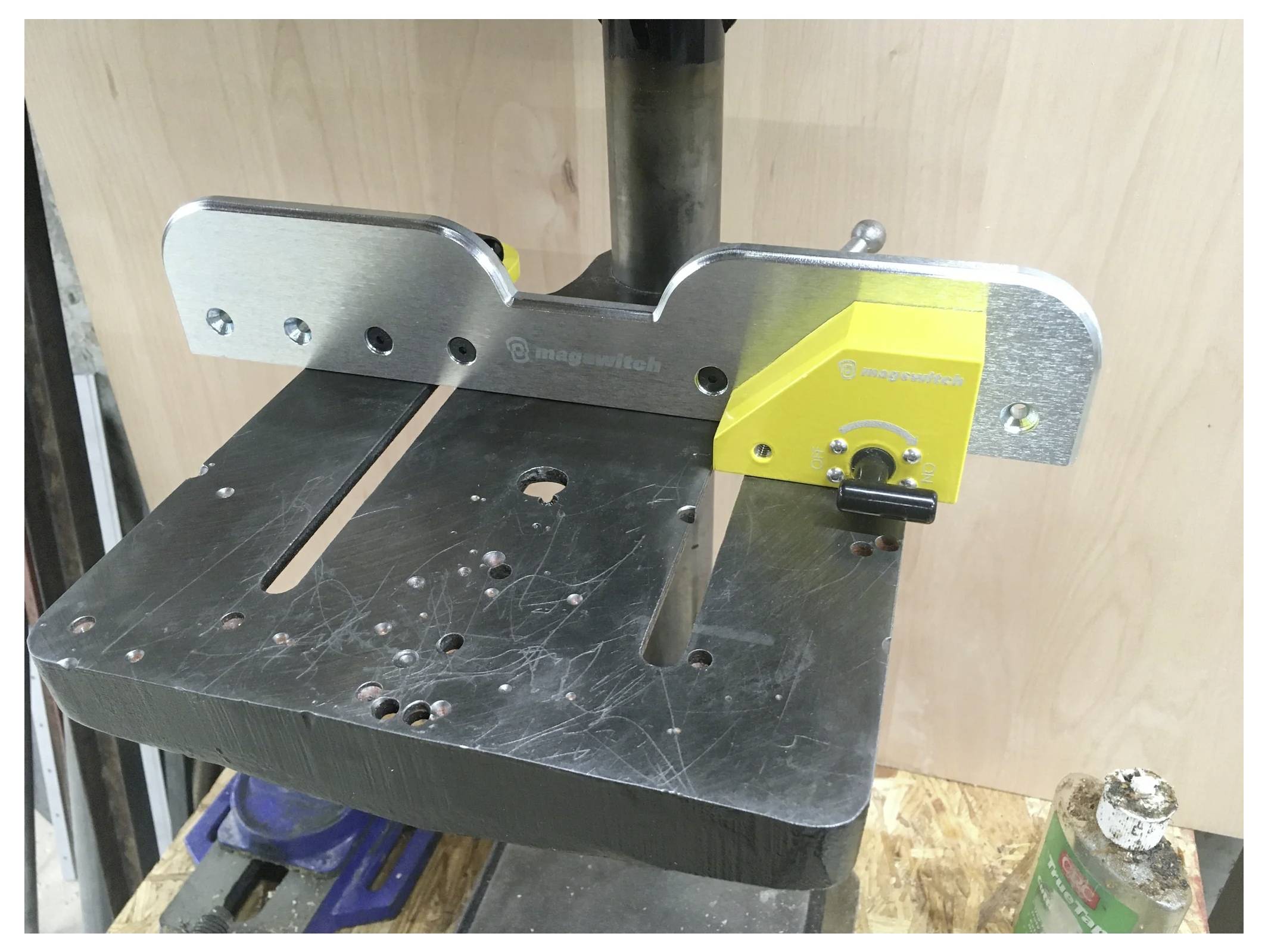

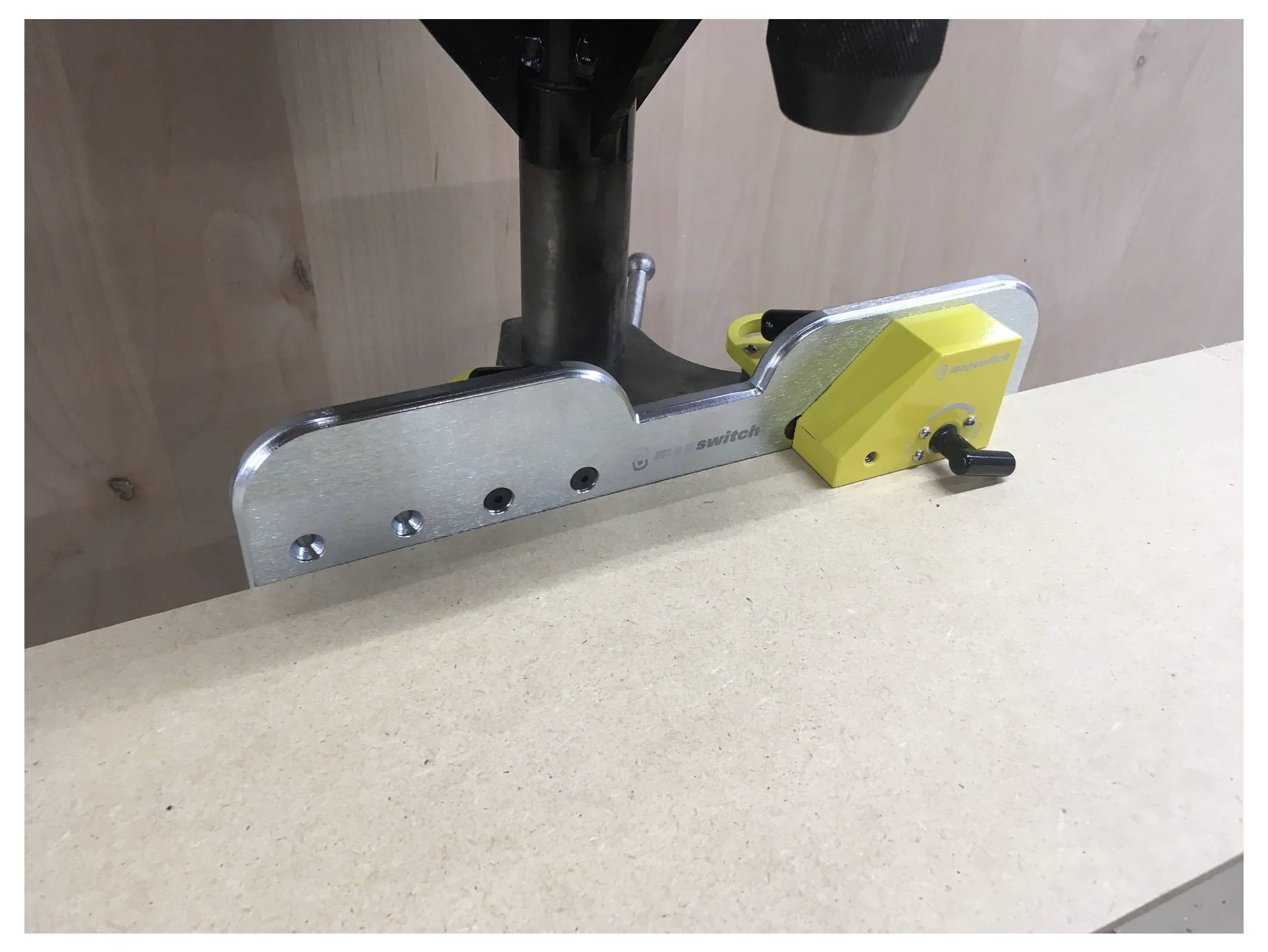

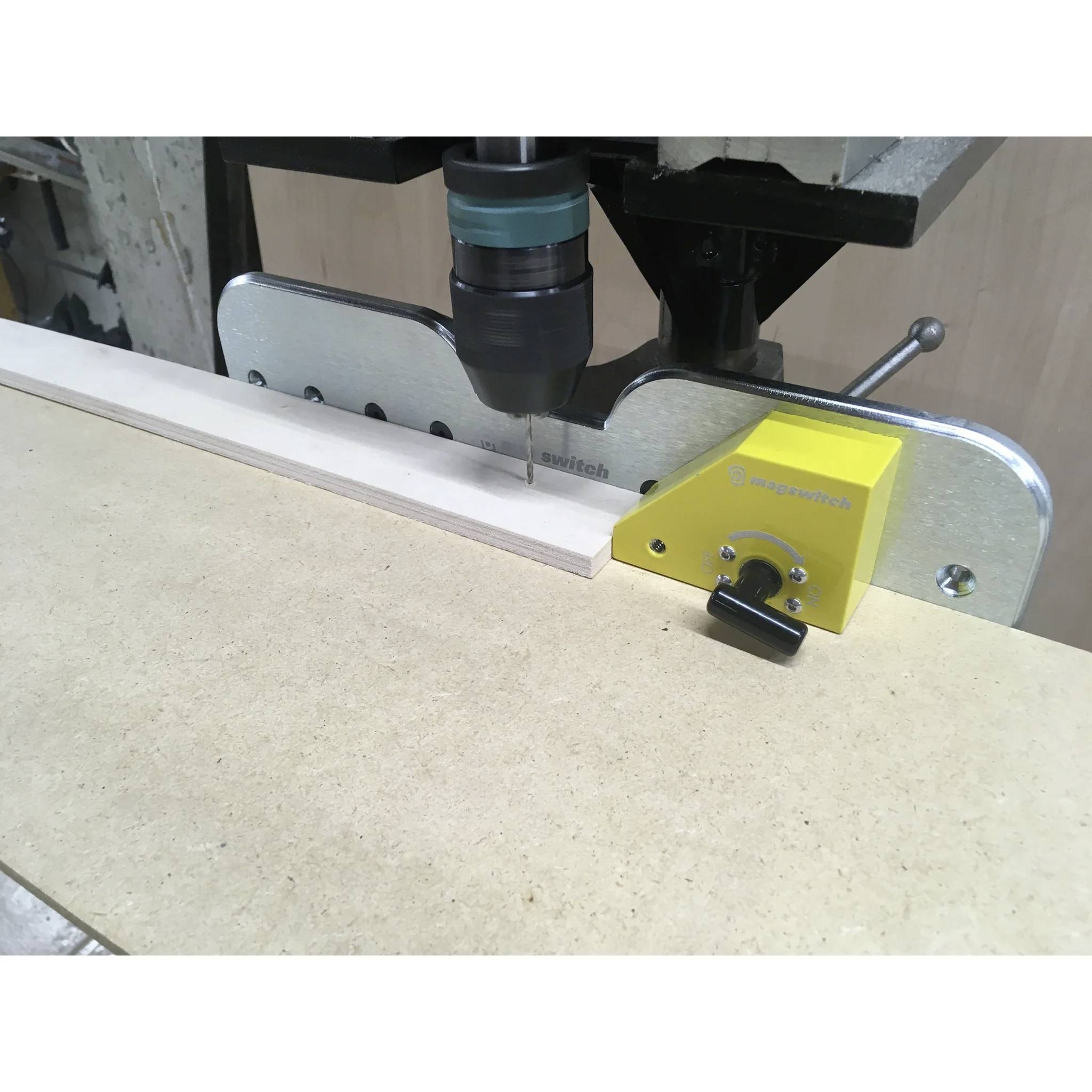

Mocne magnesy pozwalają na szybkie ustawienie i precyzyjną regulację ogranicznika, a także ułatwiają jego wyjęcie i przechowywanie, gdy nie jest potrzebny. Magnesy można umieścić w różnych punktach ogranicznika, aby zapewnić ich optymalne rozmieszczenie na mniejszych stołach wiertarki stołowej. Wytrzymała pionowa płyta oporowa nie przeszkadza w pracy uchwytu wiertarskiego – nawet podczas wiercenia w pobliżu ogranicznika. Blok oporowy można szybko ustawić na równi ze stołem wiertarki lub za pomocą materiału ofiarnego pod przedmiotem obrabianym; można go przechowywać, oszczędzając w ten sposób miejsce, gdy nie jest używany. Płytka oporowa ma długość 330 mm i wysokość 63,5 mm. Maksymalna siła trzymania (siła odrywania) wynosi 132 kg (291,01 funta), maksymalna siła ścinająca wynosi 19 kg (41,89 funta), grubość nasycenia wynosi 6 mm (0,24 cala), maksymalna wysokość całkowita wynosi 63,50 mm (2,50 cala), długość całkowita wynosi 330 mm (12,99 cala), szerokość całkowita wynosi 69,15 mm (2,72 cala), a ciężar własny wynosi 2 kg (4,41 funta). Powierzchnia bieguna magnetycznego ma wymiary 40 x 31 mm (2x) lub 1,57 x 1,22 cala (2x). W zależności od grubości materiału, maksymalne siły wynoszą: przy 0,5 mm (0,02 cala) 16,9 kg (37,32 funta), przy 1,0 mm (0,04 cala) 45,2 kg (99,65 funta), przy 2,0 mm (0,08 cala) 86,4 kg (190,48 funta), przy 3,0 mm (0,12 cala) 117,6 kg (259,26 funta), przy 4,0 mm (0,16 cala) 124,9 kg (275,42 funta), przy 5,0 mm (0,20 cala) 129,5 kg (285,56 funta), przy 6,0 mm (0,24 cala) 132,1 kg (291,16 funta) i przy 50,0 mm (1,97 cala) 132,5 kg (292,05 funta). Bezpieczne obciążenie robocze (SWL) to maksymalna siła podzielona przez współczynnik bezpieczeństwa wynoszący co najmniej 5. Podane wartości określono w warunkach laboratoryjnych, z wykorzystaniem stali SAE1018 o grubości 2 cali, chropowatości powierzchni wynoszącej 63 mikrocale i zoptymalizowanych elementów biegunowych. Rzeczywista siła trzymania i bezpieczne obciążenie robocze mogą się różnić w zależności od zastosowania. Zaleca się, aby przed każdym zastosowaniem przetestować produkt w danym zastosowaniu i skonsultować się z inżynierem ds. zastosowań Magswitch. Wszystkie dane odnoszą się do jednostek z płaskimi elementami biegunowymi. Wartości mogą się różnić o ±5%. Podane wartości maksymalne nie stanowią bezpiecznych sił podnoszenia – przy określaniu narzędzia należy uwzględnić odpowiedni współczynnik bezpieczeństwa. Magswitch zaleca współczynnik bezpieczeństwa 5:1 dla większości zastosowań

Opis tego produktu został przetłumaczony automatycznie.
