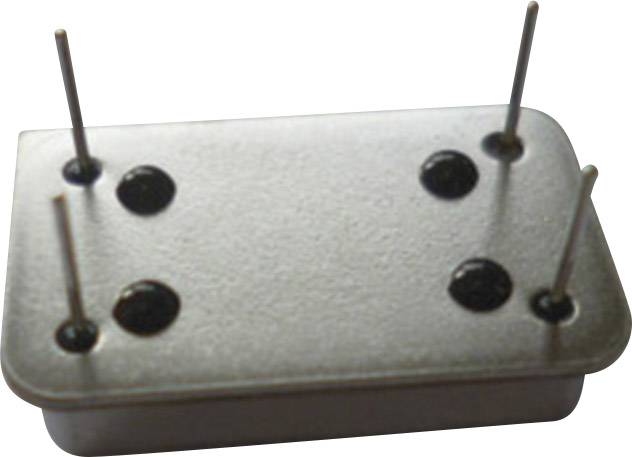

Zdjęcie poglądowe
1/3

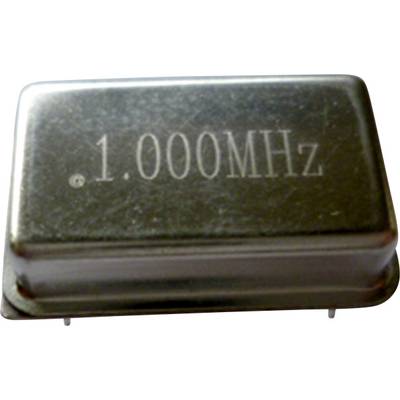

Zdjęcie poglądowe
1 Sztuki (Tylko do wyczerpania zapasów)
Liczba
Suma (3,00 zł / Sztuka)
zł
3,69 zł
z VAT (klient indywidualny)
Dostępnych jest tylko 1 sztuka
Dane techniczne
- Prąd wejściowy: 20 - 45 mA (zależny od częstotliwości)
- Obciążenie wyjściowe: 15 pF
- Wyjściowa-forma falista: CMOS
- Model katalogowy producenta
TFT680 8 MHz
- Rodzaj produktu
Oscylator kwarcowy
- Typ obudowy półprzewodnika
DIP-14
- Wymiary
(D x S x W) 20.7 x 13.1 x 5.3 mm
- Producent
Conrad
- Częstotliwość nominalna
8.000 MHz
- Minimalne napięcie robocze
4.5 V
- Maksymalne napięcie robocze
5.5 V
- Czas narastania
6 ns
- Czas rozpadu
6 ns
- Stabilność częstotliwości
-50 ppm
+50 ppm
- Obciążenie na wyjściu
15 pF
- Sygnał wyjściowy
CMOS
- Szerokość produktu
13.1 mm
- Wysokość produktu
5.3 mm
- Długość produktu
20.7 mm
- Napięcie wyjściowe, wysokie
0.9 V
- Napięcie wyjściowe, niskie
0.1 V
- Minimalna temperatura robocza
-10 °C
- Temperatura pracy (maks.)
+60 °C
- Sposób montażu
do montażu w otworach
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- Symetryczne
40/60 %
- Kształt
DIP 14
- Typ
TFT680
- Napięcie wejściowe
+5 V (±10%)
- Częstotliwość
8 MHz
- Zakres temperatury
-10 - +60 °C
Do pobrania
Karta katalogowa
Karta katalogowa 158119 Oscylator kwarcowy, TFT680, DIP 14, 8 MHz, 5 V (+ 10% ), + 50 ppm, 20,7 mm x 13,1 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 158119 Oscylator kwarcowy, TFT680, DIP 14, 8 MHz, 5 V (+ 10% ), + 50 ppm, 20,7 mm x 13,1 mm
Opis
Uwagi
Element konstrukcyjny z pinem Enable (Pin 1 ustawić do aktywowania na +5 V)
