Name: PCE Instruments PCE-DPD-F2 Wskaźnik cyfrowy
Brand: PCE Instruments
SKU: 2452776
Availability: BackOrder

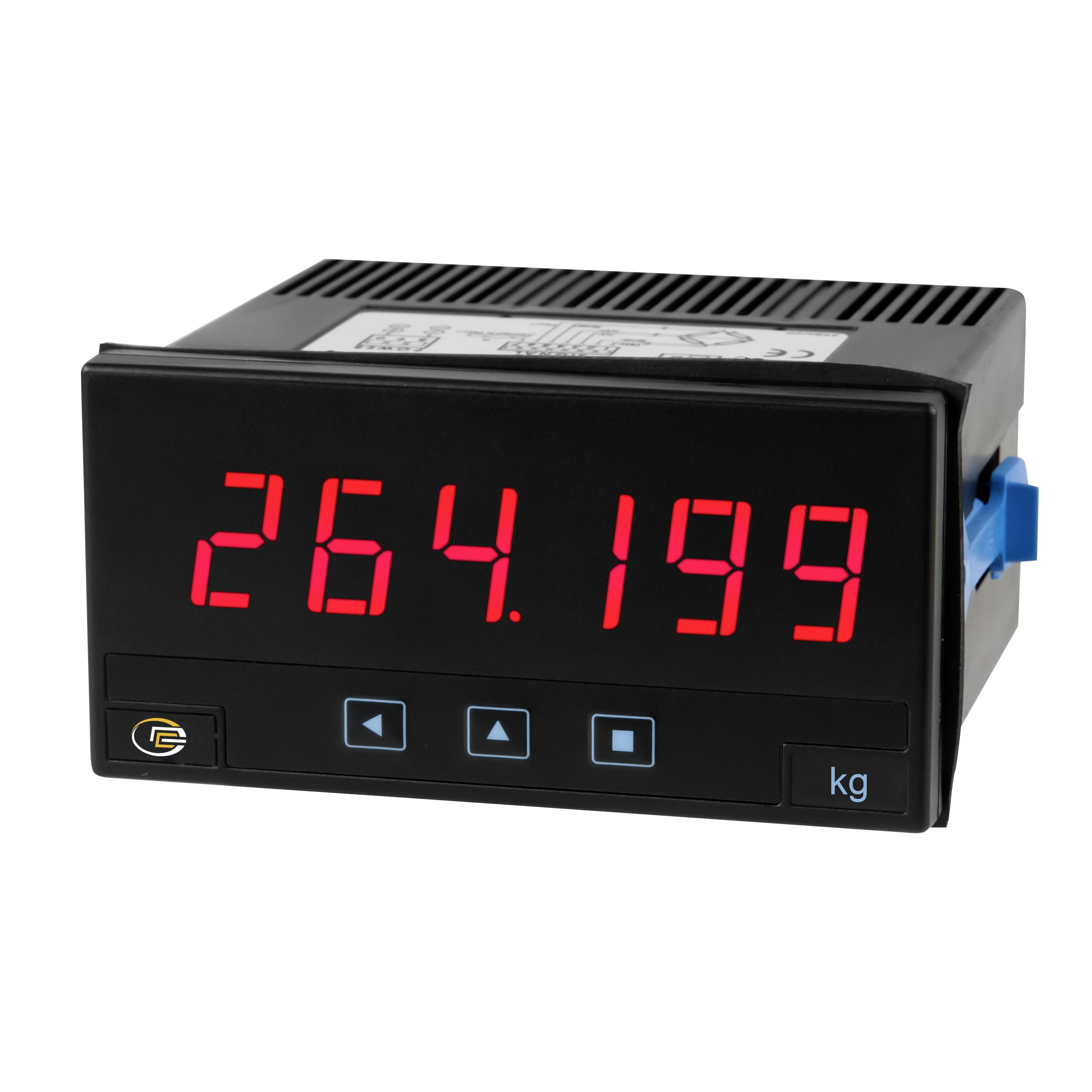

$Cyfrowy wskaźnik panelowy wyświetla '264.199' na czerwonych cyfrach LED, z etykietą jednostki 'kg' i niebieskimi przyciskami sterowania na czarnej obudowie.$

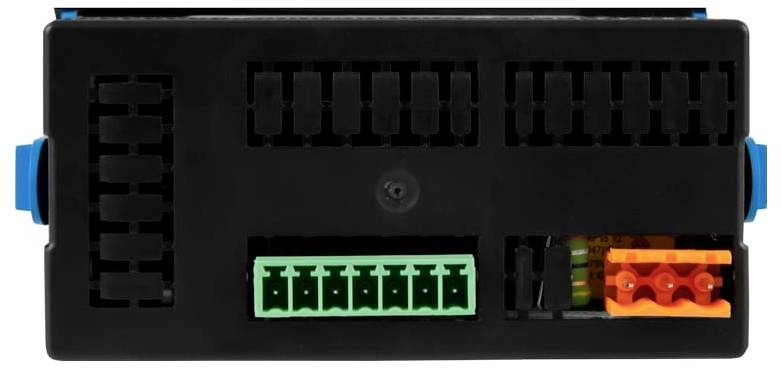

Czarny elektroniczny moduł sterujący ze oznaczonymi portami złączy, w tym zielonym gniazdem wielobiegunowym i pomarańczowym gniazdem na przedniej części.

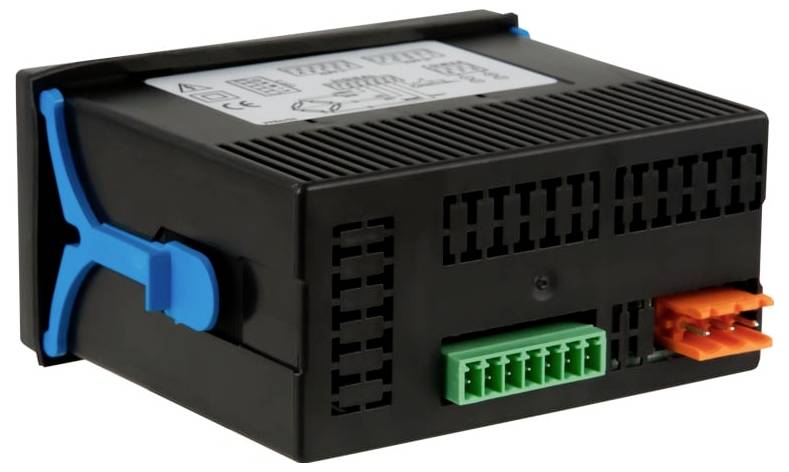

Czarny elektroniczny moduł sterujący z niebieskim zatrzaskiem bocznym i zielonymi oraz pomarańczowymi złączami terminalowymi na przedzie.

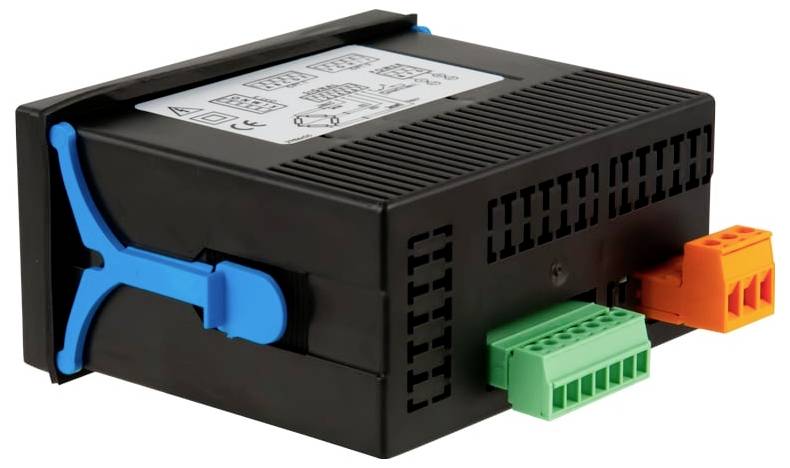

Czarny elektroniczny moduł sterujący z niebieskim bocznym zatrzaskiem i zielonym i pomarańczowym złączem wtykowym, pokazany na białym tle.

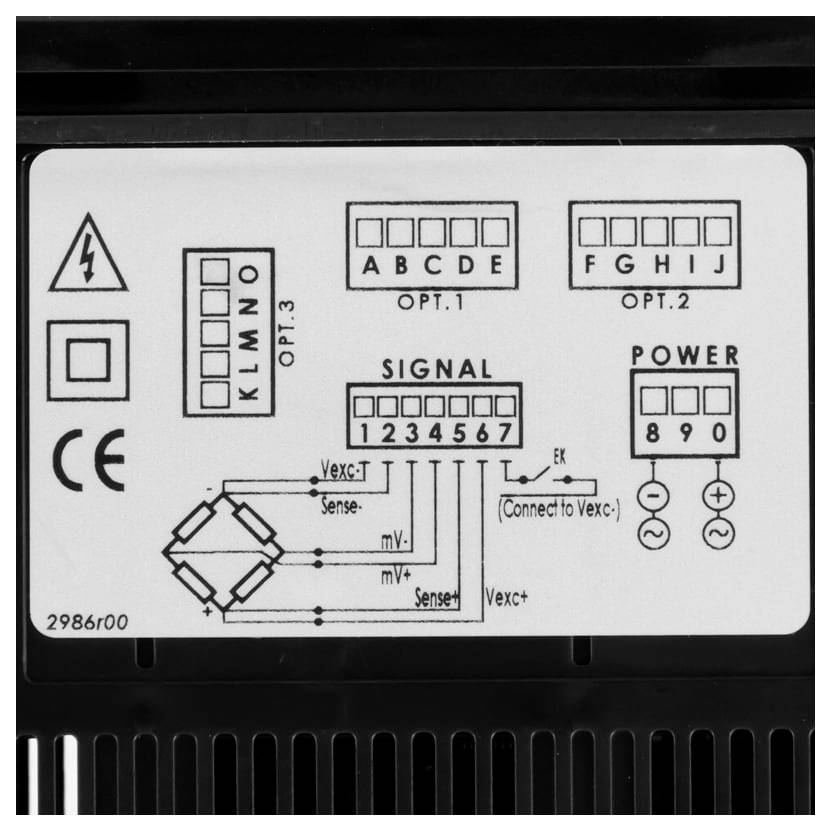

Diagram etykietowy modułu elektronicznego przedstawiający przypisania zacisków dla połączeń OPT.1, OPT.2, OPT.3, SIGNAL i POWER.

1/5

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 5.11

2 Sztuki

Liczba

Sztuki

Suma (1619,00 zł / Sztuka)

1619,00 zł

1316,26 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

Dostępnych jest tylko 2 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Zakres sygnału wejściowego Dokładność przy 25°C Czułość w mV/V przy 5V Czułość w mV/V przy 10 V 0 100 mV DC ±0,05 % pełnej skali 20 mV/V 10 mV/V 0 30 mV DC ±0,05 % pełnej skali 6 mV/V 3 mV/V 0 20 mV DC ±0,05 % pełnej skali 4 mV/V 2 mV/V 0 15 mV DC ±0,05 % pełnej skali 3 mV/V 1,5 mV/V 0 10 mV DC ± 0,05 % pełnej skali 2 mV/V 1 mV/V 0 5 mV DC ± 0,05 % pełnej skali 1 mV/V 0,5 mV/V Maksymalne napięcie wejściowe 30 V we wszystkich zakresach pomiarowych Napięcie zasilające cele pomiarowe 5 V lub 10 V Maks. prąd 140 mA Maksymalna liczba cel pomiarowych (z celami pomiarowymi 350 omów, w przeciwnym razie maks. 140 mA) Zasilanie 5V: 1 ... 8 ogniw pomiarowych 10 V zasilanie: 1... 4 ogniw pomiarowych Wyświetlacz: 6-cyfrowy, 7-segmentowy wyświetlacz LED Jednostki (wprowadzane przez użytkownika) g, kg, t, szt, mg, lb, N, kN Kolor czerwony Wysokość cyfr 14 mm Zakres wskaźnika -199999... 999999 Punkt dziesiętny Regulowany po każdej wyświetlonej cyfrze Wskaźnik niedoregulowania i przeregulowania Miganie wskaźnika Szybkość pomiaru (regulowana) / czas odpowiedzi 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17 ms Częstotliwość odświeżania 16 Hz Przyłącza elektryczne Połączenia śrubowe 1... 2,5 mm² Zasilanie napięciem 11... 60 V DC / 24/48 V AC Pobór mocy maks. 1 W bez kart wyjściowych Maks. 4W z kartami wyjściowymi Stopień ochrony przód: IP65 Montaż w wycięciu Rozmiar wycięcia w panelu 92 x 44 mm Wymiary 96x48x91mm Waga: ok. 150 g Temperatura robocza 0... 50 °C Temperatura przechowywania -20 ... 70 °C Czas nagrzewania ok. 15 minut

Rodzaj produktu: Wskaźnik cyfrowy

Minimalny zakres pomiaru: 0 V

Model katalogowy producenta: PCE-DPD-F2

Maksymalny zakres pomiarowy: 30 V

Technologia wyświetlacza: LCD

Wyświetlane liczby: 999999

Wymiary: (D x S x W) 91 x 96 x 48 mm

Waga: 150 g

Podświetlenei ekranu: czerwone

Głębokość montażowa: 91 mm

Kolor: czerwony

Szerokość produktu: 96 mm

Wysokość produktu: 48 mm

Długość produktu: 91 mm

Interfejs komponentów: zacisk śrubowy

Wysokość cyfr: 14 mm

: fabryczna (bez certyfikatu)

Do pobrania

Karta katalogowa

Karta katalogowa 2452776 PCE Instruments PCE-DPD-F2 Wskaźnik cyfrowy

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2452776 PCE Instruments PCE-DPD-F2 Wskaźnik cyfrowy

Opis

Wyświetlacz siły PCE-DPD-F2 do tensometrów z mV/V / modułowe karty wyjściowe / 6-cyfrowy wyświetlacz LED / zasilanie 230 V lub 24 V. Wyświetlacz służy do pokazywania siły i ciężaru, które są określane przez czujniki siły i czujniki tensometryczne z czujnikami tensometrycznymi. Sygnał wyjściowy celi pomiarowej nie ma znaczenia, ponieważ wyświetlacz DMS umożliwia wyświetlenie prawidłowej masy w mV/V na podstawie ustawionej czułości. Wyświetlacz DMS pokazuje zmierzone wartości na 6-cyfrowym wyświetlaczu LED. Zakres pomiarowy mógłby teoretycznie mieścić się w przedziale od -199999 do 999999. W zależności od żądanego i ustawionego skalowania, na wyświetlaczu można przykleić odpowiednią naklejkę jednostkową. Wyświetlacz DMS może dostarczać napięcie bezpośrednio do podłączonej celi pomiarowej z tensometrami. Napięcie zasilania można wybrać od 5 V do 10 V. W zależności od wybranego napięcia do cyfrowego wyświetlacza DMS można podłączyć do 8 lub 4 ogniw obciążnikowych lub ważących. Szczególną cechą tego cyfrowego wyświetlacza dla mV/V jest koncepcja wyjścia modułowego. W zależności od zastosowania dostępne są tutaj różne wymienne karty wyjściowe.
