PCE Instruments PCE-SCI-P Transformator izolacyjny 1 szt.

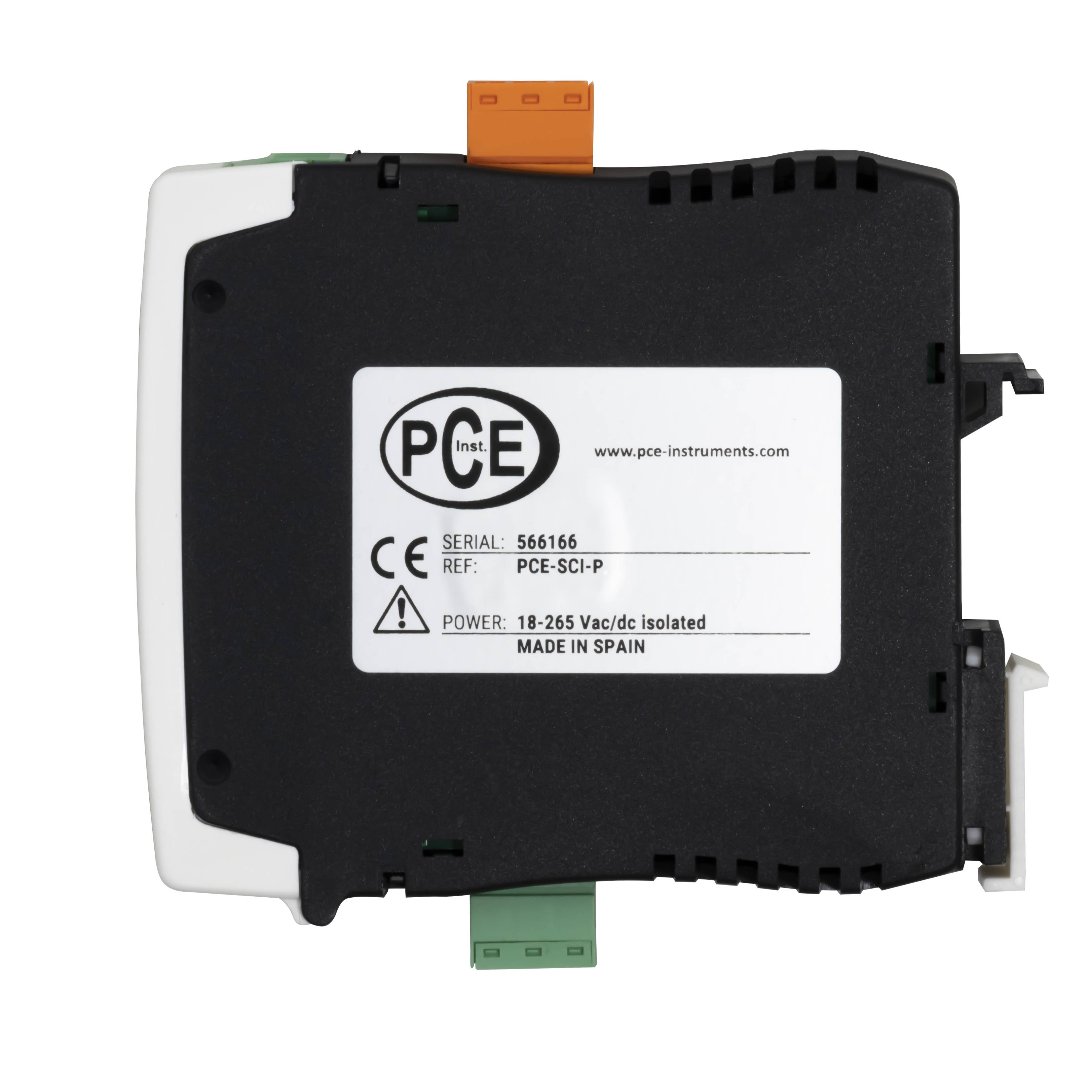

PCE Instruments PCE-SCI-P Transformator izolacyjny 1 szt.-1

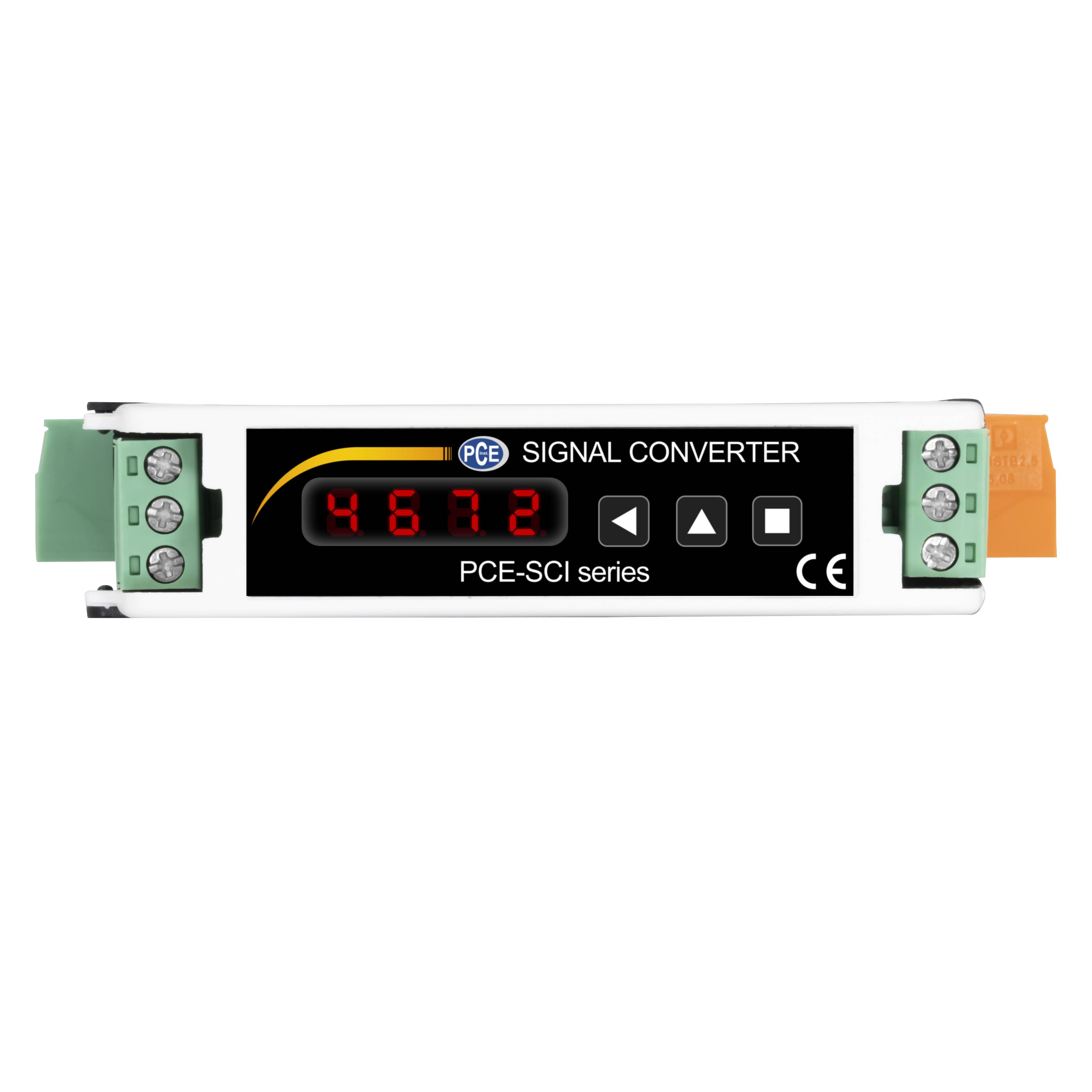

PCE Instruments PCE-SCI-P Transformator izolacyjny 1 szt.-2

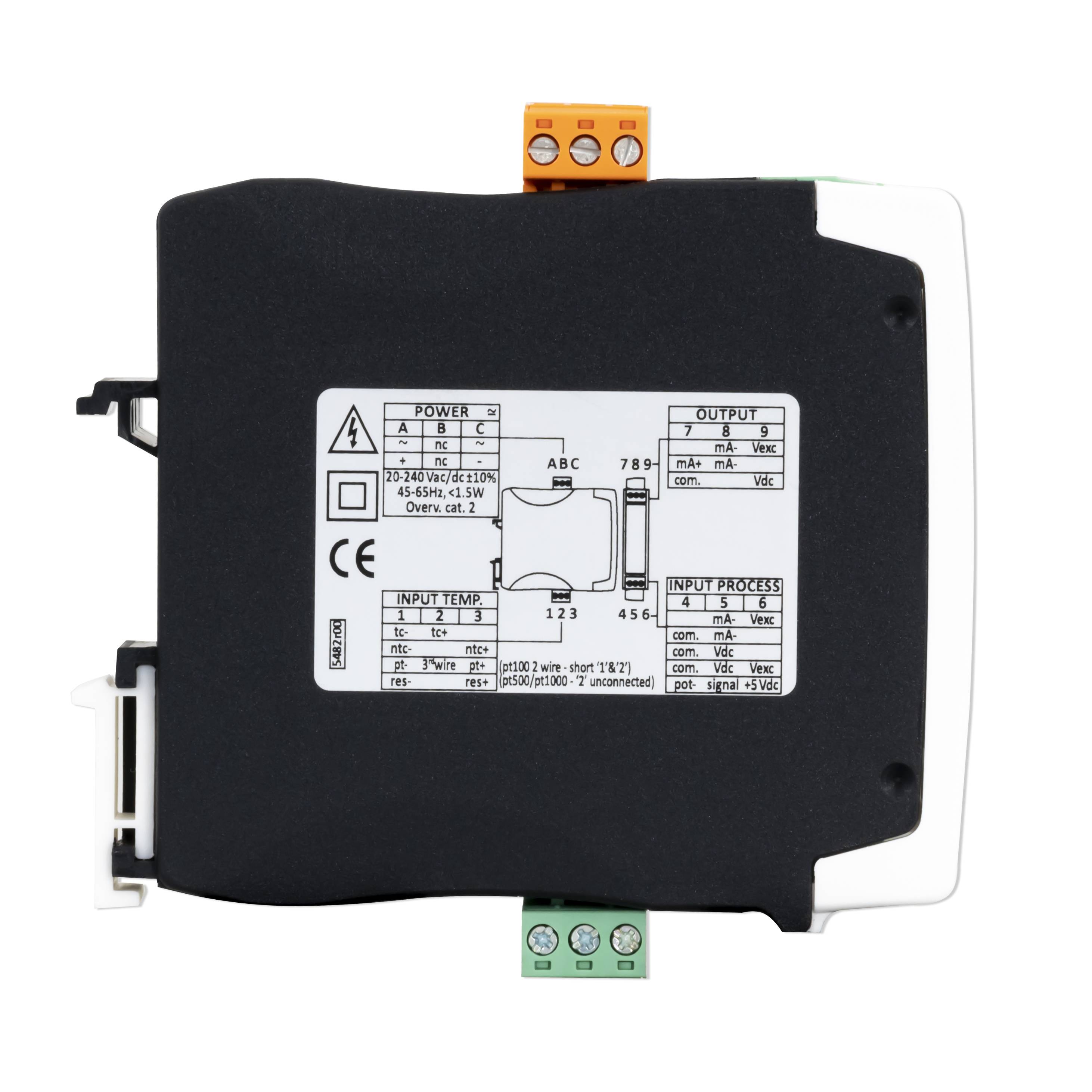

PCE Instruments PCE-SCI-P Transformator izolacyjny 1 szt.-3

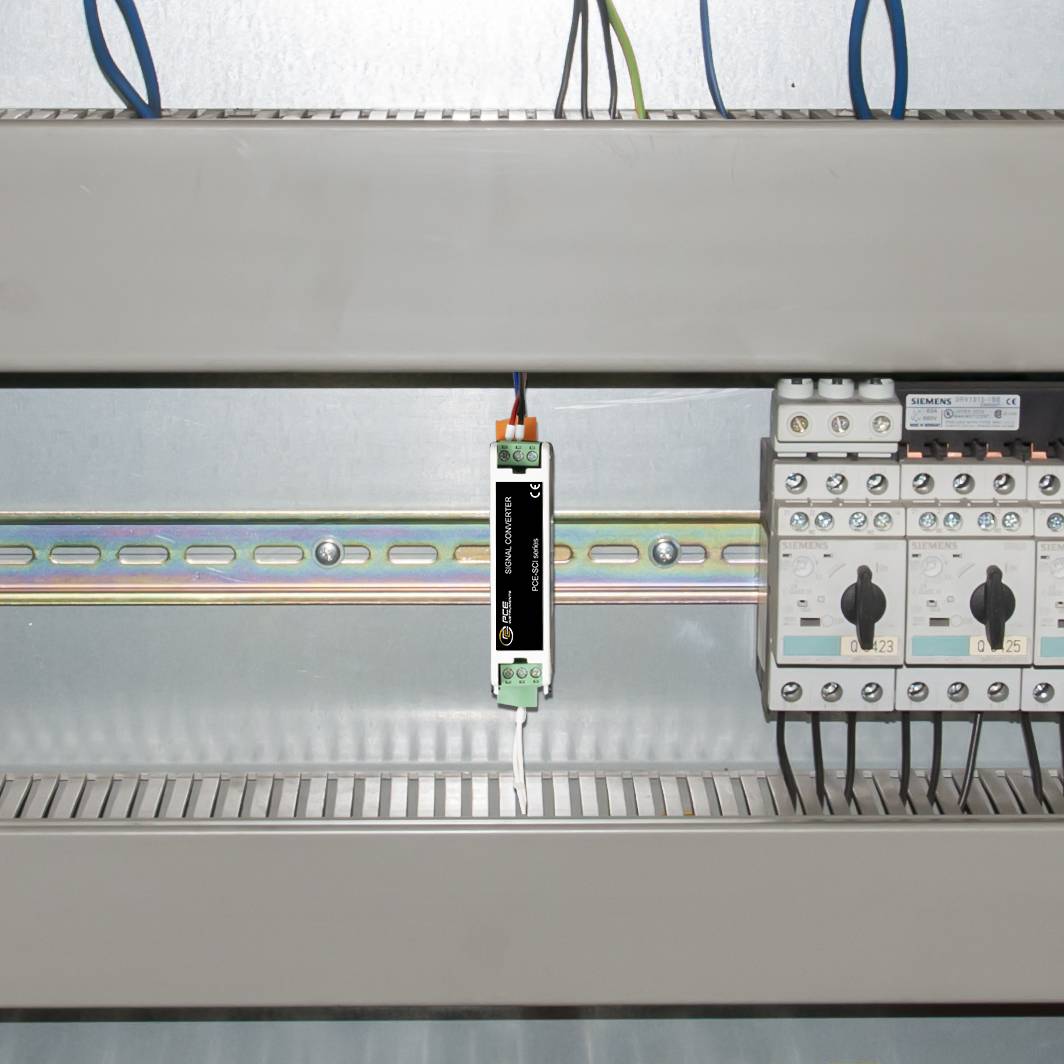

PCE Instruments PCE-SCI-P Transformator izolacyjny 1 szt.-4

1/5

Rodzaj produktu

Transformator izolacyjny

Sygnał wejściowy (maks.)

20 mA

Sygnał wejściowy maks. (napięcie)

15 V

Model katalogowy producenta

PCE-SCI-P

Wymiary

(D x S x W) 106 x 108 x 22.5 mm

Karta katalogowa (PDF)

Dostawa w pon. 20.07

2 Sztuki

Liczba

Sztuki

Suma (755,28 zł / Sztuka)

755,28 zł

928,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

Dostępnych jest tylko 2 sztuka

Zgłoś wątpliwości prawne

Cechy produktu

PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-SCI-P

Przetwornik sygnału separujący prąd - napięcie - temperatura
Konwerter sygnału izolacyjnego z ponad 100 regulowanymi kombinacjami
analogowe sygnały wejściowe (0 ... 10 V, 4... 20 mA, Pt100, termopary) na izolowane galwanicznie, analogowe sygnały standardowe
dowolnie skalowane
gotowy do pracy w mniej niż 5 minut
Przetwarza analogowy zakres wejścia
pełna izolacja galwaniczna
Zasilanie 18 ... 265 V AC/DC

Dane techniczne

Ogólne dane techniczne
Wejścia 4 ... 20 mA, 0 ... 10 VDC, Pt100 3-przewodowy, Pt100 2-przewodowy, Pt500, Pt1000, Termopara J, Termopara K, Termopara T, Termopara E, Termopara S, Termopara R, Termopara N, Termopara C, Termopara B, 0... 1 MΩ, 0... 1 kΩ, 0... 100 kΩ, 0... 10 kΩ, spot. Nominalne 250 Ω... 15 kΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10K, 3500
Wyjścia 4... 20 mA, 0 ... 10 VDC
Typ wyświetlacza 7-segmentowy, 2 cyfry
Norma bezpieczeństwa CAT II/300V
Montaż na szynie DIN 35 mm
Izolacja 3000 Vrms przez 60 s (wejście, wyjście, zasilanie)
Język menu angielski (US)
Stopień ochrony (urządzenia) IP30
Zasilanie napięciem 24... 240 V DC ±10%, 45... 65 Hz, izolowany
Waga: 130 g
Wymiary (dł. x szer. x wys.) 110 x 22 x 118 mm
Warunki pracy 0... 50°C, 0 ... 95 % wilg. wzgl.
Warunki przechowywania -20 ... 70 °C, 0 ... 95 % wilg. wzgl.

Model katalogowy producenta: PCE-SCI-P

Rodzaj produktu: Transformator izolacyjny

Sygnał wejściowy (maks.): 20 mA

Sygnał wejściowy maks. (napięcie): 15 V

Wymiary: (D x S x W) 106 x 108 x 22.5 mm

Połączenie komponentów: listwa zaciskowa
terminal śrubowy
klema
złącze

Sygnał wyjściowy (napięcie): 0-10

Zasilanie (zakres): 18 - 265 V

Maksymalne napięcie robocze: 265 V

Minimalne napięcie robocze: 18 V DC/AC

Obciążenie: 10

Sygnał wejściowy (napięcie): 10

Zawartość: 1 szt.

Konfiguracja: Potencjometr

Szerokość produktu: 108 mm

Wysokość produktu: 22.5 mm

Długość produktu: 106 mm

Zgodne z RoHS: Tak

Rodzaj wykonania czujnika: PT100
PT500
PT1000

Pobór prądu: 3 W

Maksymalna temperatura otoczenia: 70 °C

Minimalna temperatura otoczenia: -20 °C

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.25 mm²

Minimalny przekrój przewodu sztywnego: 1 mm²

Do pobrania

Karta katalogowa

Karta katalogowa 3192943 PCE Instruments PCE-SCI-P Transformator izolacyjny 1 szt.

Opis

Izolujący konwerter sygnału przekształca analogowy sygnał wejściowy na odpowiedni analogowy sygnał wyjściowy. Sygnały wejściowe i wyjściowe z izolującego przetwornika sygnału są całkowicie izolowane galwanicznie. Zakresy wejściowe i wyjściowe ustawia się za pomocą dwóch przycisków. Rodzaj ustawienia jest pokazywany na wewnętrznym wyświetlaczu LED.

Ponad 100 różnych kombinacji wejść i wyjść, a także dowolne skalowanie w ustawionych zakresach, czynią z tego izolowanego konwertera sygnału urządzenie o uniwersalnym zastosowaniu i oszczędzające kosztowne i czasochłonne przechowywanie różnych typów. Ponieważ zakresy wejściowe i wyjściowe można ustawić identycznie, przetwornik sygnału może być również stosowany do odsprzęgania galwanicznego. Izolujący konwerter sygnału jest po prostu zatrzaskiwany na szynie C lub szynie montażowej. Izolujący przetwornik sygnału może pracować przy napięciu od 18... 265 V AC/DC.
