Złącza i Kable Złącza Złącza przemysłowe Technologia podłączenia czujników/aktuatorów

Pepperl+Fuchs 70138424 Rozdzielacz i adapter czujnika/aktuatora M12 x 1 0.03 m Ilość pinów: 4, 4 1 szt.

EAN:
Numer producenta
Numer produktu

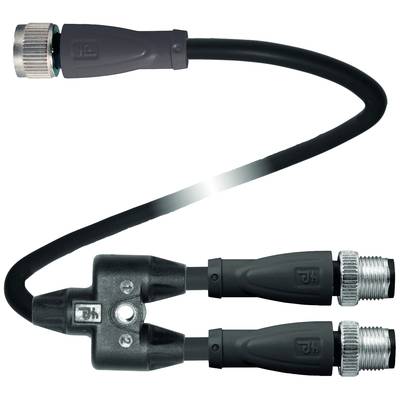

Czarny kabel Y z jedną wtyczką po jednej stronie i dwiema wtyczkami po drugiej stronie. Nadaje się do podłączania urządzeń elektrycznych.
Zdjęcie poglądowe
Czarny kabel Y z jedną wtyczką po jednej stronie i dwiema wtyczkami po drugiej stronie. Nadaje się do podłączania urządzeń elektrycznych.
Zdjęcie poglądowe
Rodzaj produktu
Rozdzielacz i adapter czujnika/aktuatora
Złącze po stronie A
złącze męskie M12, proste
Złącze po stronie B
złącze męskie M12, proste
złącze żeńskie M12, proste
Ilość pinów
4
4
Długość kabla
0.03 m
Karta katalogowa (PDF)
Pepperl+Fuchs
Dostawa w pt. 21.08

Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
332,52 zł
3
3% = 9,21 zł
323,31 zł
5
4% = 12,90 zł
319,62 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł

Liczba

Suma (332,52 zł / Sztuka)
332,52 zł
409,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Zgłoś wątpliwości prawne
  • Dane techniczne
  • Dokumenty i pliki do pobrania
  • Opis produktu
  • Często kupowane razem

Dane techniczne

Model katalogowy producenta

V1S-G-BK0,3M-PUR-T-0,3M-V1-G-Y

Rodzaj produktu

Rozdzielacz i adapter czujnika/aktuatora

Złącze po stronie A

złącze męskie M12, proste

Złącze po stronie B

złącze męskie M12, proste

złącze żeńskie M12, proste

Ilość pinów

4

4

Długość kabla

0.03 m

Materiał osłony kabla

PUR

Napięcie znamionowe

60 V/DC

Natężenie znamionowe

4 A

Natężenie znamionowe - zaokrąglone

4 A

Maksymalny przekrój połączenia

0.34 mm²

Średnica zewnętrzna

4.7 mm

Przekrój przewodu czujnika/aktuatora

0.34 mm²

Połączenie komponentów

złącze męskie

Rodzaj gwintu

M12 x 1

Kodowanie

A

Materiał styku

Au (złoto)

Powierzchnia styku

Au (złoto)

Maksymalny przekrój

0.34 mm²

IP67

IP68

IP69

Specyfikacja

bezhalogenowy

Minimalna temperatura

-40 °C

Maksymalna temperatura

90 °C

Rodzaj mocowania

śrubowe

Numer katalogowy producenta

70138424

Zawartość

1 szt.

Średnica kabla

4.7 mm

Maksymalna średnica kabla

4.7 mm

Zakres średnicy kabla

4.7 mm (max)

Funkcja ładowania bezprzewodowego

Nie

Średnica kabla

0,34 mm²

Do pobrania

Karta katalogowa

Karta katalogowa 2631348 Pepperl+Fuchs 70138424 Rozdzielacz i adapter czujnika/aktuatora M12 x 1 0.03 m Ilość pinów: 4, 4 1 szt.

Opis

Żadnych więcej informacji

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

  • Ogólne dane
  • złącze 1
  • Połączenie: wtyczka
  • Projekt: M12
  • Wersja: prosta
  • Blokowanie: połączenie śrubowe
  • Ilość biegunów: 4
  • Kodowanie: kodowanie A
  • złącze 2
  • Połączenie: wtyczka
  • Projekt: M12
  • Wersja: prosta
  • Blokowanie: połączenie śrubowe
  • Ilość biegunów: 4
  • Kodowanie: kodowanie A
  • złącze 3
  • Połączenie: gniazdo
  • Projekt: M12
  • Wersja: prosta
  • Blokowanie: połączenie śrubowe
  • Ilość biegunów 5
  • Kodowanie: kodowanie A
  • Numer pliku UL: E231213
  • dane elektryczne
  • Napięcie robocze: maks. 48VAC / 60VDC
  • Prąd roboczy: maks. 4 A
  • konformizm
  • Stopień ochrony: EN 60529
  • Złącze: złącze M12 x 1: IEC 61076-2-101
  • Palność: UL 1581; EN 60332-2-2
  • Bezhalogenowy: DIN VDE 0472-815 | IEC 60754-1
  • Odporność na drobnoustroje: DIN EN 50525-2-21 / DIN VDE 0282-10
  • Odporność na hydrolizę: DIN EN 50525-2-21
  • Aprobaty i Certyfikaty
  • Aprobata UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
  • Maksymalne dopuszczalne napięcie robocze: maks. 30 V AC/DC
  • Warunki otoczenia
  • Temperatura otoczenia
  • Złącze: -40 ... 90 °C (-40... 194 °F)
  • Kabel, stały: -40 ... 80°C (-40... 176 °F)
  • Kabel elastyczny: -25 ... 80 °C (-13 ... 176 °F)
  • Stopień zabrudzenia 3
  • dane mechaniczne
  • Złącze wtykowe
  • Moment dokręcania: 0,6 Nm
  • Ochrona przed wibracjami: dostępna
  • Montaż narzędzia: radełkowanie wzdłużne
  • Cykle krycia: min 100
  • Stopień ochrony: IP67 / IP68 / IP69
  • Kabel: zgodnie z IEC/EN 60228 (DIN VDE 0295) klasa 6
  • Średnica płaszcza: 4,7 mm
  • promień gięcia:> 10 x średnica kabla, w ruchu |> 5 x średnica kabla, zainstalowany na stałe
  • Szczelne dopasowanie kurtki: maks. 80 N / 300 mm
  • Kolor płaszcza: czarny (podobny do RAL 9005)
  • Liczba rdzeni: 5
  • Przekrój drutu: 0,34 mm 2
  • Kolor przewodu: Przewód 1: brązowy | Przewód 2: biały | Przewód 3: niebieski | Przewód 4: czarny | Drut 5: szary
  • Struktura rdzenia: 42 x 0,1 mm Ø
  • Długość: L1=30mm | L2 = 30mm | L3 = 30mm
  • Skrót kabla: Li F 9Y 11Y 5 x 0,34
  • Przydatność łańcucha holowniczego
  • Cykle łańcucha holowniczego: co najmniej 5000000
  • Prędkość jazdy: maks. 3,3 m/s
  • Droga przesuwu do 5 m
  • Przyspieszenie: maks. 5 m/s 2
  • Cykle skrętne: min 1 000 000
  • Naprężenie skręcające: ±180°/m
  • Materiał
  • Wolność LABS: tak
  • Bezhalogenowy: tak
  • Złącze wtykowe
  • Połączenie śrubowe: cynkowy odlew ciśnieniowy, niklowany
  • Korpus uchwytu: TPU, czarny
  • Powierzchnia styku: Au
  • Zapalność: V-2
  • Kabel
  • Powłoka: PUR na bazie polieteru
  • Izolacja żyły: PP
  • Odporność na odpryski spawalnicze: tak
  • Odporność chemiczna: dobra
  • Odporność na olej: tak
  • Odporność na smar chłodzący: tak
  • Odporność na mikroby: tak
  • Odporność na hydrolizę: tak
  • Zapalność: FT2
