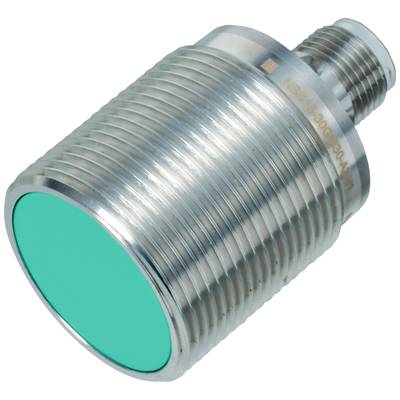

Zdjęcie poglądowe
Zdjęcie poglądowe
Czyjnik Pepperl+Fuchs 326161-0161 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czyjnik
Maksymalne napięcie robocze
36 V
Rodzaj styku
antywalentny
Maksymalna odległość przełączania
15 mm
Wyjście czujnika
NPN
Karta katalogowa (PDF)
Liczba
Suma (438,21 zł / Sztuka)
438,21 zł
539,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzaj produktu
Czyjnik
- Model katalogowy producenta
NBB15-30GM30-A0-V1
- Minimalne napięcie robocze
5 V
- Maksymalne napięcie robocze
36 V
- Zasilanie (zakres)
5 - 36 V
- Rodzaj styku
antywalentny
- Maksymalna odległość przełączania
15 mm
- Wyjście czujnika
NPN
- Materiał obudowy
mosiądz
- Typ czujnika
Indukcyjne
- Rodzaj mocowania czujnika
podtynkowy
- Rozmiar czujnika
M30
- Złącze czujnika
złącze męskie
- Specyfikacja czujnika
wskaźnik LED
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
85 °C
IP68
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
- Częstotliwość przełączania
550 Hz
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2631640 Czyjnik Pepperl+Fuchs 326161-0161 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2631640 Czyjnik Pepperl+Fuchs 326161-0161 1 szt.
Opis
Odległość przełączania: 15 mm, instalacja: podtynkowa, funkcja przełączania: antywalentna, typ wyjścia: NPN, napięcie robocze: 5 ... 36 V, prąd roboczy: 0 ... 200 mA
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- Funkcja przełączania: Antywalentna
- Typ wyjścia: NPN
- Odstęp przełączania: 15 mm
- Montaż: niezabudowany
- Polaryzacja wyjściowa: DC
- Gwarantowana odległość przełączania: 0 ... 12,15 mm
- Element uruchamiający: stal konstrukcyjna, m.in. B. 1.0037, S235JR (dawniej St37-2) | 45mm x 45mm x 1mm
- współczynnik redukcyjny r Glin : 0,45
- współczynnik redukcyjny r Cu : 0,43
- współczynnik redukcyjny r V2A (1.4301) : 0,73
- współczynnik redukcyjny r SM : 0,53
- Typ wyjścia: 4-przewodowy
- cechy charakterystyczne
- Napięcie robocze: 5 ... 36 V
- Częstotliwość przełączania: 0 ... 550 Hz
- Histereza: typowo 5%
- Ochrona przed odwrotną polaryzacją: ochrona przed odwrotną polaryzacją
- Zabezpieczenie przeciwzwarciowe: taktowanie
- Spadek napięcia : = 1 V.
- Prąd roboczy: 0 ... 200 mA
- Prąd szczątkowy: maks. 20 µA
- Prąd jałowy: ≤ 15 mA
- Opóźnienie gotowości: ≤ 10 ms
- Wskaźnik stanu przełączania: wielootworowa dioda LED, żółta
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 1248 lat
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- konformizm
- Zgodność z LABS: VDMA 24364-A1/B2/C1/T100°CW
- Zgodność ze standardami i wytycznymi
- Zgodność ze standardami
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Aprobaty i Certyfikaty
- Zgodność z EAC: TR CU 020/2011
- Klasa ochrony: II
- Znamionowe napięcie izolacji: 36 V
- Znamionowe napięcie udarowe wytrzymywane: 500 V
- Zatwierdzenie UL: na liście cULus, ogólnego przeznaczenia, źródło zasilania klasy 2
- Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
- Warunki otoczenia
- Temperatura otoczenia: Od -40... 85 °C (-40 ... 185 °F)
- Temperatura przechowywania: -40 ... 85 °C (-40 ... 185 °F)
- dane mechaniczne
- Typ połączenia: wtyczka urządzenia
- Materiał obudowy: mosiądz, pokryty białym brązem
- Twarz: PBT, zielony
- Stopień ochrony: IP68
- Złącze męskie
- Gwint: M12 x 1
- Ilość biegunów: 4
- Masa: 119g
- Moment dokręcania: 0 ... 30 Nm
- Informacje ogólne
- Zakres dostawy: Dostarczane z 2 nakrętkami z zębami blokującymi
