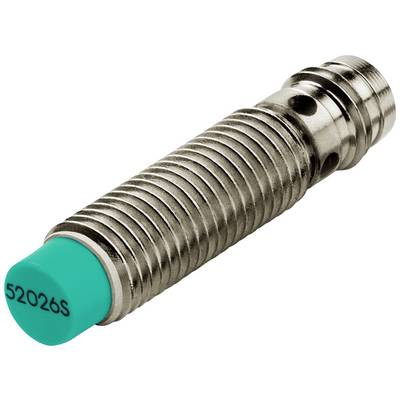

Zdjęcie poglądowe
Zdjęcie poglądowe
Czyjnik Pepperl+Fuchs 304615-0131 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czyjnik
Maksymalne napięcie robocze
30 V
Rodzaj styku
1 NO
Maksymalna odległość przełączania
3 mm
Wyjście czujnika
NPN
Karta katalogowa (PDF)
Liczba
Suma (365,04 zł / Sztuka)
365,04 zł
449,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzaj produktu
Czyjnik
- Model katalogowy producenta
NBN3-8GS35-E0-V3
- Minimalne napięcie robocze
5 V
- Maksymalne napięcie robocze
30 V
- Zasilanie (zakres)
5 - 30 V
- Rodzaj styku
1 NO
- Maksymalna odległość przełączania
3 mm
- Wyjście czujnika
NPN
- Typ czujnika
Indukcyjne
- Złącze czujnika
złącze męskie M8, 3 pinowe
IP67
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2627841 Czyjnik Pepperl+Fuchs 304615-0131 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2627841 Czyjnik Pepperl+Fuchs 304615-0131 1 szt.
Opis
Odstęp przełączania: 3 mm, montaż: Nie zabudowany, funkcja przełączania: zestyk zwierny (NO), wyjścia: zależne NPN, napięcie robocze: 5 ... 30 V, prąd roboczy: 0 ... 100 mA
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- Funkcja przełączania: zestyk zwierny (NO)
- Typ wyjścia: NPN
- Odstęp przełączania: 3 mm
- Instalacja: nie spłukiwana
- Polaryzacja wyjściowa: DC
- Gwarantowana odległość przełączania: 0 ... 2,43 mm
- Element uruchamiający: stal konstrukcyjna, m.in. B. 1.0037, S235JR (dawniej St37-2) | 8mm x 8mm x 1mm
- współczynnik redukcyjny r Glin : 0,5
- współczynnik redukcyjny r Cu : 0,4
- współczynnik redukcyjny r V2A (1.4301) : 0,75
- współczynnik redukcyjny r SM : 0,5
- Typ wyjścia: 3-przewodowy
- cechy charakterystyczne
- Napięcie robocze: 5 ... 30 V
- Częstotliwość przełączania: 0 ... 4500 Hz
- Histereza: typ. 5%
- Ochrona przed odwrotną polaryzacją: ochrona przed odwrotną polaryzacją
- Zabezpieczenie przeciwzwarciowe: taktowanie
- Spadek napięcia : = 1,5 V.
- Prąd roboczy: 0 ... 100 mA
- Prąd szczątkowy: 0 ... 0,2 mA
- Prąd jałowy: ≤ 10 mA
- Opóźnienie gotowości: ≤ 100 ms
- Wskaźnik stanu przełączania: wielootworowa dioda LED, żółta
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 960 lat
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- Zgodność ze standardami i wytycznymi
- Zgodność ze standardami
- Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Aprobaty i Certyfikaty
- Zatwierdzenie UL: na liście cULus, ogólnego przeznaczenia, źródło zasilania klasy 2
- Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
- Warunki otoczenia
- Temperatura otoczenia: Od -40... 85 °C (-40 ... 185 °F)
- Temperatura przechowywania: -40 ... 85 °C (-40 ... 185 °F)
- dane mechaniczne
- Rodzaj połączenia: złącze urządzenia M8 x 1, 3-pinowe
- Materiał obudowy: stal nierdzewna 1.4305 / AISI 303 (V2A)
- Twarz: LCP
- Stopień ochrony: IP67
- Informacje ogólne
- Zakres dostawy: w zestawie 2 nakrętki sześciokątne
