Phoenix Contact 1017507 Terminal PCB 4 mm² Ilość styków 6 zielony 50 szt. sztuka

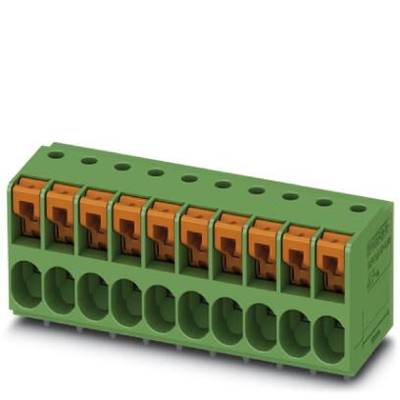

Zielony blok zaciskowy z dziesięcioma zaciskami i pomarańczowymi dźwigniami, przeznaczony do mocowania przewodów elektrycznych.

Zdjęcie poglądowe

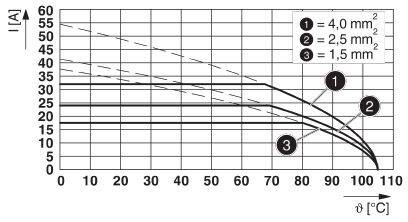

Krzywa wydajności przedstawia natężenie prądu (I) w amperach w funkcji temperatury (ϑ) w stopniach Celsjusza. Trzy linie dla grubości przewodów: 4,0 mm², 2,5 mm², 1,5 mm².

1/2

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Terminal PCB

Wymiary siatki

5.08 mm

Ilość pinów w rzędzie

Ilość styków

Karta katalogowa (PDF)

Dostawa w wt. 18.08

3 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (9,41 zł / Sztuka)

470,73 zł

579,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 3 zestaw/y

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 4 mm² Ilość styków 6

Opis 50 szt.

Dane techniczne

Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 6
Wykończenie powierzchni: Galwanicznie ocynkowane
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (10 - 16 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 19 mm
Długość pinów: 3,5 mm
Wymiary pina 0,8 x 0,8 mm
Znamionowe napięcie udarowe (III/3): 4 kV
Częstotliwość: Od 10 Do 150 Do 10 Hz
Przekrój nominalny: 2.5 m²

Opakowanie: sztuka

Model katalogowy producenta: TDPT 2,5/ 6-SP-5,08

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Zaciskami sprzężynowymi Pusch-In

Wymiary siatki: 5.08 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 6

Ilość styków: 6

Maksymalna długość ściągania izolacji: 10 mm

Połączenie komponentów: zacisk push-in
do PCB

Natężenie znamionowe: 32 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 32 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 4 mm²

Maksymalny przekrój przewodu sztywnego: 4 mm²

Minimalna średnica przewodu (system AWG): 24

Maksymalna średnica przewodu (system AWG): 12

Materiał styku: stop Cu, cynowany

Materiał obudowy: poliamid

Kolor: zielony

Numer katalogowy producenta: 1017507

Zawartość: 50 szt.

Napięcie znamionowe: 400 V

Szerokość produktu: 31.28 mm

Wysokość produktu: 22.5 mm

Długość produktu: 18 mm

Do pobrania

Karta katalogowa

Karta katalogowa 2208961 Phoenix Contact 1017507 Terminal PCB 4 mm² Ilość styków 6 zielony 50 szt. sztuka

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2208961 Phoenix Contact 1017507 Terminal PCB 4 mm² Ilość styków 6 zielony 50 szt. sztuka

Opis

Proste adaptację, dzięki identycznej wielkości i identycznemu przypinowi korkowemu dla połączenia sprężynowo-in i śrubowego. Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Intuicyjna obsługa dzięki kolorowemu włącznikowi.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
