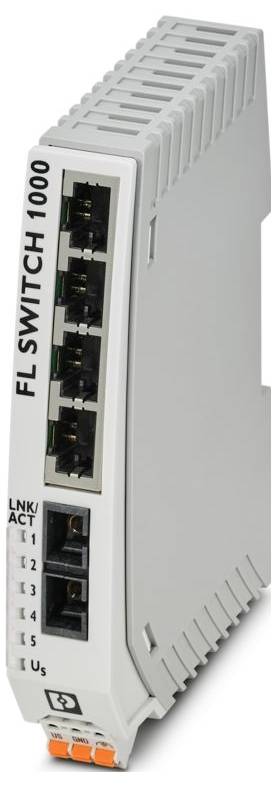

Phoenix Contact 1084159 FL SWITCH 1004N-FX Switch przemysłowy Ethernet 100 MBit/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (787,80 zł / Sztuka)
787,80 zł
968,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Przełącznik niezarządzany 1000
- Projekt: Samodzielny
- Typ połączenia: Połączenie sprężynowe wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 24 ... 12
- Szerokość: 22,5 mm
- Wysokość: 117 mm
- Głębokość: 84 mm
- Materiał obudowy: poliwęglan wzmocniony włóknem
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP30
- Temperatura otoczenia (praca): -10 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: 2000 m (maksymalnie)
- Normy/Przepisy: EN_61000-6-4:2019
- Typ montażu: montaż na szynie DIN
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Wstrząs (praca): 30 g (EN 60068-2-27)
- Wibracje (praca): zgodnie z normą IEC 60068-2-6: 5 g, 150 Hz
- Oznaczenie: Połączenie: Zasilanie
- Końcówka odizolowanego przewodu: 10 mm
- Zgodność/Zatwierdzenia: Zgodność/Zatwierdzenia
- Prędkość transmisji: 100 Mbit/s (pełny dupleks)
- Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 2,5 mm²
- Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 2,5 mm²
- UL, USA/Kanada: UL 61010-1, UL 61010-2-201, UL 62368-1
- Klasa I, Dywizja 2, Grupy A, B, C, D, T4
- Klasa I, Strefa 2, Grupa IIC, T4
- Maksymalna strata mocy w warunkach nominalnych: 2,196 W (przy 24 V DC)
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 79 kPa ... 108 kPa do 2000 m n.p.m. (bez obniżania wartości znamionowych)
- Długość transmisji: 8 km (światłowód o parametrach FG 62,5/125 0,7 dB/km F1000); 4,29 km (światłowód o parametrach FG 50/125 0,7 dB/km F1200)
- Zakres napięcia zasilania: 9 V DC ... 32 V prądu stałego; 18 V prądu przemiennego ... 30 V AC (50/60 Hz)
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Tętnienia resztkowe: 3,6 VPP (w dopuszczalnym zakresie napięcia)
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Odporność: EN 61000-6-2:2019
- Wskaźnik stanu: diody LED: US, łącze i aktywność na porcie
- Fizyka transmisji: Światłowód wielomodowy
- MTTF: 115,1 roku (norma MIL-HDBK-217F, temperatura 25°C, współczynnik wypełnienia 100%); 427,5 roku (norma SN 29500, temperatura 25°C, współczynnik wypełnienia 21%); 279,5 roku (norma Telcordia, temperatura 25°C, współczynnik wypełnienia 21%) (5 dni w tygodniu, 8 godzin dziennie))
- Dostawa: Dostawa
- Ciśnienie powietrza (przechowywanie/transport): 79 kPa ... 108 kPa do 2000 m n.p.m. (bez obniżania wartości znamionowych)
- Typowy pobór prądu: 59 mA (przy 24 V DC)
- Maksymalny pobór prądu: 244 mA (przy 9 V DC)
- Uwaga dotycząca typu połączenia: autonegocjacja i autokrosowanie
- Liczba kanałów: 1 (SC wielomodowy)
- Medium transmisyjne: miedź
- Ograniczenie użytkowania: Ograniczenie użytkowania
- Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
- Podstawowa funkcjonalność: przełącznik niezarządzany; automatyczna negocjacja; tryb przełączania „store-and-forward”
- Funkcje przełącznika: Funkcje przełącznika
- Tabela adresów MAC: 2k
- Dodatkowe funkcje: 100BASE-TX/100BASE-FX (IEEE 802.3u); priorytetyzacja jakości usług (QoS) (IEEE 802.1p); energooszczędny Ethernet (IEEE 802.3az); 10Base-T (IEEE 802.3)
- Funkcje bezpieczeństwa: Funkcje bezpieczeństwa
- Funkcjonalność: Funkcjonalność
- wtykowy: tak
- Ethernet (RJ45): Ethernet (RJ45)
- Diody sygnalizacyjne: odbiór danych, stan łącza
- Podłączenie zasilania: poprzez COMBICON, maks. przekrój przewodu 2,5 mm²
- Ethernet (światłowód): Ethernet (światłowód)
- Długość fali: 1300 nm
- Minimalna moc nadawania: -20 dBm
- Maksymalna moc nadawania: -14 dBm
- Minimalna czułość odbiornika: -31 dBm
- Maksymalna czułość odbiornika: 0 dBm
- Wskaźniki stanu i diagnostyki: Diody LED: US, łącze i aktywność dla każdego portu
- Bufor wejściowy: 768 kbit
- Bufor wyjściowy: 768 kbit
- Napięcie zasilania (prąd stały): 24 V prądu stałego
- Świadczenia: Świadczenia
- Klasa zgodności PROFINET: Klasa zgodności A
- Napięcie zasilania (AC): 24 V AC (50/60 Hz)
- FCC: Tytuł 47 Część 15 Podczęść B:2018 Klasa A
- Rodzaj produktu
Switch przemysłowy Ethernet
- Szybkość transmisji LAN
100 MBit/s
- Szybkość transmisji
100 MBit/s
- Podstawowa funkcjonalność
Switch niezarządzalny
- Ilość portów Ethernet
4
- Ilość portów 10/100 MBit/s
4 x
- Ilość portów LWL
1
- Auto-Uplink na każdym porcie
tak
- Ilość adresów MAC
2000
- Szerokość produktu
22.5 mm
- Wysokość produktu
117 mm
- Głębokość produktu
84 mm
- Model katalogowy producenta
FL SWITCH 1004N-FX
- Interfejs
RJ45
SC
IP30
- Napięcie robocze
24 V/DC
24 V/AC
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-10 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563258 Phoenix Contact 1084159 FL SWITCH 1004N-FX Switch przemysłowy Ethernet 100 MBit/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563258 Phoenix Contact 1084159 FL SWITCH 1004N-FX Switch przemysłowy Ethernet 100 MBit/s
Opis
Switch Ethernet, 4 porty TP-RJ45, 1 port światłowodowy, 100 Mb/s pełny dupleks w formacie SC-D, automatyczne rozpoznawanie szybkości transmisji danych od 10 do 100 Mb/s (RJ45), funkcja automatycznego krosowania
