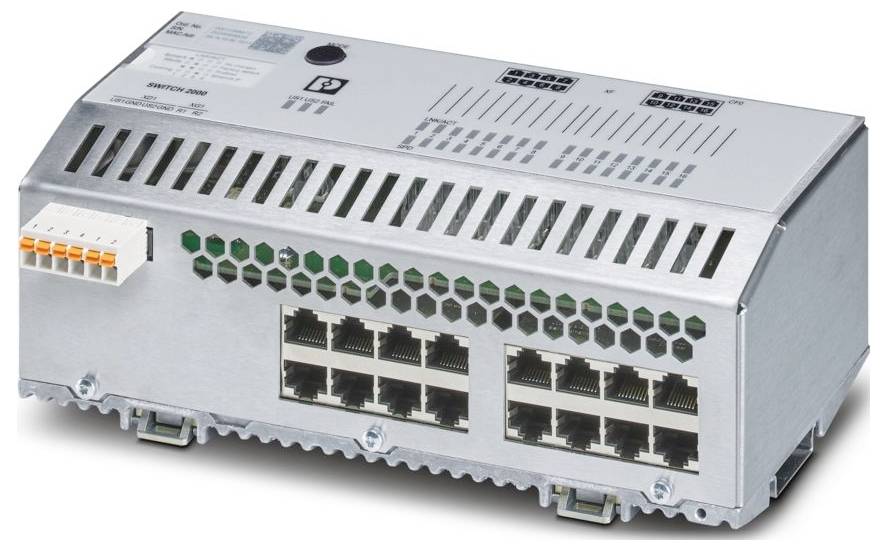

Phoenix Contact 1043496 FL SWITCH 2516 Switch przemysłowy Ethernet 10 / 100 / 1000 MBit/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (5795,93 zł / Sztuka)
5795,93 zł
7128,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Managed Switch 2000
- Kształt: Konstrukcja blokowa
- Typ połączenia: Połączenie sprężynowe wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 214 mm
- Wysokość: 113 mm
- Głębokość: 67 mm
- Materiał obudowy: stal nierdzewna 1.4301
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... + 70 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-6-4
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Stopień zanieczyszczenia: 2
- Dopuszczalna wilgotność (praca): 10% ... 95% (bez kondensacji)
- Wstrząs (praca): 30 g (EN 60068-2-27)
- Wibracje (praca): zgodnie z normą IEC 60068-2-6: 5 g, 150 Hz
- Końcówka odizolowanego przewodu: 10 mm
- Ogólne: Wsparcie jest dostępne telefonicznie i na miejscu (obowiązują opłaty).
- Prędkość transmisji: 10/100/1000 Mb/s
- Oznakowanie: ISA S71.04.2013 G3 Harsh Group A
- UL, USA / Kanada: UL, USA / Kanada
- Maksymalna strata mocy w warunkach nominalnych: 11,26 W (US = maks., Tamb = maks.)
- Klasa ochrony: III (VDE 0106)
- Ciśnienie powietrza (robocze): 79 kPa ... 108 kPa do 2000 m n.p.m. (bez obniżania wartości znamionowych)
- Długość transmisji: 100 m (na segment)
- Zakres napięcia zasilania: 19,2 V DC ... 32 V DC
- Dopuszczalna wilgotność (przechowywanie/transport): 10% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Tętnienia resztkowe: 3,6 VPP (w dopuszczalnym zakresie napięcia)
- Funkcja: Funkcja
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Odporność na zakłócenia EN 61000-6-2
- Wskaźnik stanu: diody LED: US1, US2 (zasilanie), awaria (styk alarmowy), 2 diody LED na port Ethernet (łącze/aktywność i prędkość)
- Fizyka transmisji: Miedź
- MTTF: 238,46 lat (standard SN 29500, temperatura 25 °C, współczynnik wypełnienia 21%); 137,07 lat (standard SN 29500, temperatura 40 °C, współczynnik wypełnienia 34,25%); 21,04 lat (standard SN 29500, temperatura 70 °C, współczynnik wypełnienia 100%)
- Dostawa: Dostawa
- Ciśnienie powietrza (przechowywanie/transport): 79 kPa ... 108 kPa do 2000 m n.p.m. (bez obniżania wartości znamionowych)
- Bez substancji utrudniających zwilżanie farby: Tak
- Typowy pobór prądu: 440 mA (przy napięciu US = 24 V DC i temperaturze otoczenia 25 °C)
- Maksymalny pobór prądu: 610 mA (US = Min, Tamb = Max)
- Uwaga dotycząca rodzaju połączenia: Jako kable połączeniowe należy stosować wyłącznie kable miedziane o dopuszczalnym zakresie temperatur (-40 °C ...). 75 °C)
- Liczba kanałów: 16 (porty RJ45)
- Medium transmisyjne: miedź
- Dane dotyczące budowy statków: Dane dotyczące budowy statków
- Temperatura: B
- Wilgotność: B
- Wibracje: A
- EMC: B
- Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
- Diagnostyka lokalna: napięcie zasilania US1/2 diody LED US1, US2 zielone; różne diody LED FAIL czerwone; stan łącza LNK/ACT zielone; szybkość transmisji danych SPD zielone/pomarańczowe
- Cechy szczególne: Rozszerzony zakres temperatur; Proces rozwoju certyfikowany zgodnie z normą IEC 62443-4-1; Produkt certyfikowany zgodnie z normą IEC 62443-4-2
- Podstawowa funkcjonalność: przełącznik typu „store and forward”, zgodny ze standardami IEEE 802.3.
- Funkcje przełącznika: Funkcje przełącznika
- Funkcje diagnostyczne: Historia RMON; LLDP (protokół Link Layer Discovery Protocol); pułapki SNMP; dublowanie portów N:1; ACD (wykrywanie konfliktów adresów); SysLog; monitorowanie CRC
- Funkcje filtrowania: Jakość usługi (8 klas priorytetów); Klasa usługi; DiffServ/DSCP; Priorytetyzacja portów; VLAN (do 32 sieci VLAN); IGMP Snooping/Querier (v1/v2); Automatyczne zapytanie o port; Rozszerzone filtrowanie multicast
- Konfiguracja IP: klient DHCP; opcja DHCP 82 (agent przekaźnikowy); serwer DHCP (oparty na puli, oparty na portach); BootP; DCP (protokół wykrywania i konfiguracji)
- Tabela adresów MAC: 8k
- Zarządzanie: zarządzanie oparte na sieci Web (HTTP/HTTPS); zarządzanie użytkownikami oparte na rolach (LDAP, RADIUS); SNMPv1/v2/v3; interfejs wiersza poleceń (Telnet, SSH)
- Nadmiarowość: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); obsługa dużego drzewa; LACP (Link Aggregation Control Protocol); redundancja systemu PROFINET S2
- Funkcje dodatkowe: Ramki Jumbo (maks. 9600 bajtów); Transmisja MMS i GOOSE (IEC 61850-8-1); Transmisja Modbus/TCP
- Synchronizacja czasu: SNTP (Simple Network Time Protocol)
- Funkcje bezpieczeństwa: Funkcje bezpieczeństwa
- Funkcjonalność: Funkcjonalność
- Ethernet (RJ45): Ethernet (RJ45)
- Diody sygnalizacyjne: odbiór danych, stan łącza
- Podłączenie zasilania: poprzez COMBICON, maks. przekrój przewodu 2,5 mm²
- Konfiguracja testowa: zasilanie 24 V / uziemienie funkcjonalne 500 V DC 1 min; interfejs Ethernet / wszystkie inne potencjały 2,25 kV DC 1 min
- Wskaźniki stanu i diagnostyki: Diody LED: US1, US2 (zasilanie), Awaria (styk alarmowy), 2 diody LED na port Ethernet (łącze/aktywność i prędkość)
- Opóźnienie sygnału: ≥ 1,9 µs (tryb „store-and-forward”, 10/100/1000 MBit/s, w zależności od rozmiaru ramki)
- Napięcie zasilania (DC): 24 V DC (redundantne)
- Zgodność EMC: EN 61000-6-2 EN 61000-4-2 (ESD) Kryterium B; EN 61000-6-2 EN 61000-4-3 (Pola elektromagnetyczne) Kryterium A; EN 61000-6-2 EN 61000-4-4 (EFT/Serw) Kryterium A; EN 61000-6-2 EN 61000-4-5 (Udar) Kryterium A; EN 61000-6-2 EN 61000-4-6 (Odporność przewodząca) Kryterium A; EN 61000-6-2 EN 61000-6-4 (Emisje) Klasa A; EN 61000-6-2 EN 61000-6-4 (Emisje przewodzone) Klasa A
- Materiał płyty bazowej: odlew aluminiowy, odporny na korozję
- Napięcie sterujące stykiem sygnalizacyjnym: typ. 24 V DC
- Klasa zgodności PROFINET: Klasa zgodności B
- Funkcja urządzenia PROFINET: Urządzenie PROFINET; Szybki rozruch
- Bezpieczeństwo portu: oparte na adresie MAC, RADIUS (IEEE 802.1X), ominięcie uwierzytelniania MAC
- Rodzaj produktu
Switch przemysłowy Ethernet
- Szybkość transmisji
10 / 100 / 1000 MBit/s
- Podstawowa funkcjonalność
Switch zarządzalny
- Ilość portów Ethernet
16
- Ilość portów 10/100 MBit/s
16 x
- Ilość portów 10/100 MBit/s
16 x
- Ilość portów 10/100/1000 MBit/s
16 x
- Jumbo Frames
tak
- Ilość adresów MAC
8000
- Szerokość produktu
214 mm
- Wysokość produktu
113 mm
- Głębokość produktu
67 mm
- Model katalogowy producenta
FL SWITCH 2516
- Interfejs
RJ45
IP20
- Napięcie robocze
24 V/DC
- Maksymalna temperatura otoczenia
85 °C
- Minimalna temperatura otoczenia
-40 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3561953 Phoenix Contact 1043496 FL SWITCH 2516 Switch przemysłowy Ethernet 10 / 100 / 1000 MBit/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3561953 Phoenix Contact 1043496 FL SWITCH 2516 Switch przemysłowy Ethernet 10 / 100 / 1000 MBit/s
Opis
Przełącznik zarządzalny serii 2000, 16 portów RJ45 10/100/1000 Mb/s, klasa zgodności PROFINET B, rozszerzony zakres temperatur, proces rozwoju certyfikowany zgodnie z normą IEC 62443-4-1, zgodny z normą IEC 62443-4-2
