Phoenix Contact 1098181 Zacisk PCB 10 mm² Ilość styków 8 zielony 25 szt.

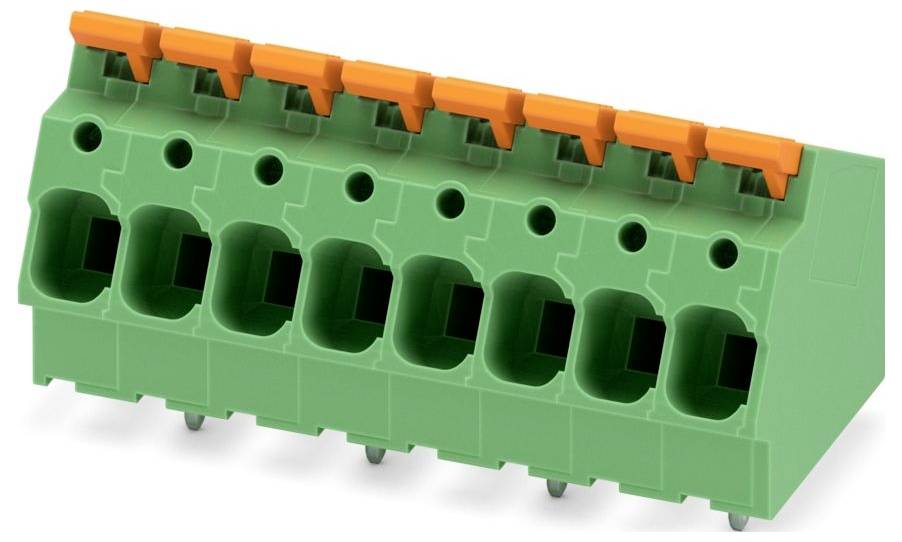

Zdjęcie poglądowe

Rodzaj produktu

Zacisk PCB

Wymiary siatki

7.5 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

PUSH IN z elementem wykonawczym

Karta katalogowa (PDF)

Dostawa w pon. 28.09

4 Sztuki

Liczba (Rozmiar opakowania 25 szt.)

Sztuki

Suma (35,41 zł / Sztuka)

885,37 zł

1089,01 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 4 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Zacisk PCB 10 mm² Ilość styków 8

Opis 25 szt.

Dane techniczne

Przekrój przewodu łączącego (stałego): 0,2-10 mm²
Przekrój przewodu łączącego, cienkodrutowego z tulejką: 0,2-6 mm²
Przekrój przewodu łączącego, cienkodrutowego, bez tulejki: 0,34-10 mm²
Przekrój przewodu łączącego (wielożyłowego): 10-10 mm²
Typ połączenia przewodu: Połączenie sprężynowe
Typ połączenia PCB: Połączenie lutowane
Liczba przyłączy elektrycznych: 8
Liczba pięter: 1
Rodzaj opaski: Tektura (do SMD)
Rodzaj montażu PCB: styk przyłączeniowy
Sposób mocowania: lutowanie
Mierzone napięcie szczytowe: 8 kV
Prąd znamionowy wejściowy: 41 A
Temperatura pracy: -40-105 °C
Klasa palności materiału izolacyjnego wg UL94: V0
Średnica bolca przyłączeniowego: 2 mm
Długość kołka: 3,6 mm
Rozstaw złączy: 7,5 mm
Stopień zanieczyszczenia: 2
Materiał powierzchni połączenia: cyna
Materiał korpusu izolacyjnego: inny
Kategoria przepięcia III

Model katalogowy producenta: LPTA 6/ 8-7,5-ZB

Rodzaj produktu: Zacisk PCB

PCB Cechy szczególne terminali do PCB: z dźwignią wyzwalającą

Wymiary siatki: 7.5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 8

Ilość styków: 8

Połączenie komponentów: PUSH IN z elementem wykonawczym

Natężenie znamionowe: 41 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 41 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 10 mm²

Maksymalny przekrój przewodu sztywnego: 10 mm²

Materiał styku: cyna

Kolor: zielony

Numer katalogowy producenta: 1098181

Zawartość: 25 szt.

Wysokość produktu: 33.76 mm

Kolor obudowy: zielony

Napięcie znamionowe: 1000 V

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3563601 Phoenix Contact 1098181 Zacisk PCB 10 mm² Ilość styków 8 zielony 25 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563601 Phoenix Contact 1098181 Zacisk PCB 10 mm² Ilość styków 8 zielony 25 szt.

Opis

Blok zacisków PCB, prąd znamionowy: 41 A, napięcie znamionowe (III/2): 1000 V, przekrój znamionowy: 6 mm², liczba potencjałów: 8, liczba rzędów: 1, liczba biegunów w rzędzie: 8, rodzina produktów: LPTA 6/, rozstaw: 7,5 mm, rodzaj połączenia: połączenie dźwigniowe wtykowe, montaż: lutowanie na fali, kierunek połączenia przewodnik/płytka: 30°, kolor: zielony, układ pinów: zygzakowaty W, długość pinu [P]: 3,6 mm, rodzaj opakowania: zapakowane w karton

Opis tego produktu został przetłumaczony automatycznie.
