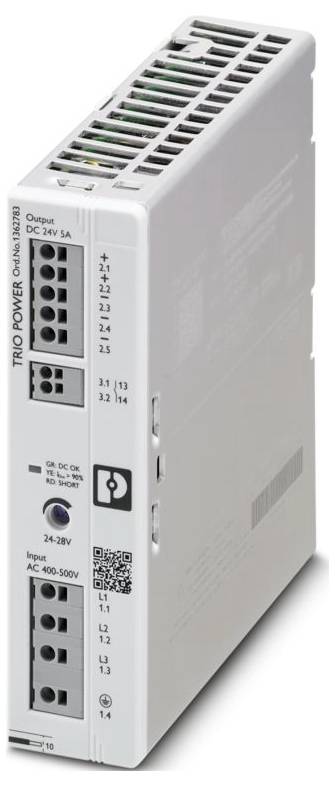

Zdjęcie poglądowe
Phoenix Contact 1362783 zasilanie elektryczne 24 V/DC 5 A 120 W Opis 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (529,00 zł / Sztuka)
529,00 zł
430,08 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: TRIO POWER
- Typ połączenia: Połączenie wtykowe
- Szerokość: 35 mm
- Wysokość: 135 mm
- Głębokość: 120 mm
- Kolor: czerwony, żółty, zielony (wielokolorowa dioda LED)
- Klasa palności wg UL 94: V0 (obudowa, zaciski)
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 70 °C (> 60 °C Obniżanie wartości znamionowych: 2,5 %/K)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-4-11
- Uwaga: ≤ 4000 m
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Stopień zanieczyszczenia: 2
- Wstrząs (operacja): 18 ms, 30 g, w każdym kierunku przestrzennym (IEC 60068-2-27)
- Wibracje (praca): 10 Hz ... 50 Hz, amplituda ±0,2 mm (IEC 60068-2-6);50 Hz ... 150 Hz, 2,3 g, 90 minut.
- Długość zdjęcia izolacji: 10 mm (sztywny/elastyczny/tuleja)
- Pozycja montażu: pozioma szyna montażowa NS 35, EN 60715
- Zakres częstotliwości: 0,15 MHz ... 80 MHz
- Oznakowanie: URZĄDZENIA DO STEROWANIA PROCESAMI W MIEJSCACH ZAGROŻONYCH NIEBEZPIECZEŃSTWEM; (EN) To urządzenie nadaje się do stosowania wyłącznie w klasie I, dywizji 2, grupach A, B, C i D, w miejscach niebezpiecznych lub w miejscach niezagrożonych niebezpieczeństwem.
- (FR) To urządzenie jest wyjątkowo wygodne i przeznaczone do stosowania w atmosferach wybuchowych klasy I, działu 2, grup A, B, C i D lub w atmosferach niewybuchowych.;(EN) OSTRZEŻENIE: Zagrożenie wybuchem — nie podłączaj ani nie odłączaj sprzętu, jeśli nie wyłączono zasilania lub nie wiadomo, że obszar jest bezpieczny.
- (FR) UWAGA: ryzyko wybuchu - nie wykonuje się żadnego podłączenia ani odłączenia urządzenia w taki sposób, aby żywność znajdowała się w strefie zagrożenia lub nie była niebezpieczna.;(EN) Jeżeli urządzenie jest używane w sposób inny niż określony przez producenta, ochrona zapewniana przez urządzenie może być osłabiona.
- (FR) Sprzęt jest używany w sposób nieokreślony przez producenta, w związku z czym czteroletnia gwarancja na sprzęt jest inna.;(EN) Sprzęt ten musi być zainstalowany w odpowiedniej obudowie zabezpieczonej narzędziami/zamykanej na klucz.
- (FR) To urządzenie jest instalowane w odpowiedniej skrzynce, verrouillé par une clé lub Dont l'ouverture nécessite l'utilisation d'un Tool.
- Klasa ochrony: I
- Częstotliwość: 50 Hz
- Technologia połączeń: Technologia połączeń
- Zakres napięcia wejściowego: 3x 400 V AC ... 500 V AC
- Zakres napięcia wejściowego: 3x 400 V AC ... 500 V prądu przemiennego -20% ... +10%; 2x 400 V prądu przemiennego ... 500 V prądu przemiennego ±10%
- Prąd rozruchowy:< 17 A (25 °C)
- Całka prądu rozruchowego (I2t):< 0,21 A2s
- Czas podtrzymania zasilania: typowo 31 ms (3x 400 V AC); typowo 45 ms (3x 480 V AC)
- Pobór prądu: 3x 0,36 A (3x 400 V AC);3x 0,3 A (3x 500 V AC);2x 0,66 A (2x 400 V AC);2x 0,55 A (2x 500 V AC)
- Dobór odpowiednich bezpieczników do ochrony wejścia: 3x 3 A ... 16 A (cecha B, C, D, K lub podobna)
- Sprawność: typowo 90,5% (3x 400V AC); typowo 90,6% (3x 480 V prądu przemiennego)
- Znamionowe napięcie wyjściowe: 24 V DC
- Zakres ustawień napięcia wyjściowego (USet): 24 V DC ... 28 V prądu stałego (> 24 V DC, stała moc ograniczona)
- Prąd wyjściowy znamionowy (IN): 5 A
- Dynamiczne wzmocnienie (IDyn.Boost): maks. 7,5 A (5 s)
- Zabezpieczenie przed zwarciem: tak
- Bezpieczny w stanie bezczynności: tak
- Moc wyjściowa (PN): 120 W
- Moc wyjściowa (PDyn. Boost): maks. 180 W (5 s)
- Możliwość wstecznego zasilania: ≤ 35 V DC
- Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP): ≤ 35 V DC
- Tętnienia: typowo 10 mVSS (przy wartościach nominalnych)
- Czas narastania: ≤ 1 s (UOut = 10 % ... 90 %)
- Możliwość łączenia szeregowego: tak, w celu zwiększenia napięcia (należy przestrzegać limitu SELV)
- Maksymalna strata mocy na biegu jałowym:< 0,85 W (3x 480 V prądu przemiennego)
- Maksymalna strata mocy przy obciążeniu znamionowym:< 12,3 W (3x 480 V prądu przemiennego)
- Możliwość połączenia równoległego: tak, dla zwiększenia mocy i redundancji
- Zabezpieczenie strony wtórnej: elektroniczne
- Wejście: symetryczne 2 kV (poziom surowości testu 4); niesymetryczne 4 kV (poziom surowości testu 4)
- Pozycja: 3.x
- Połączenie przewodów: Połączenie przewodów
- sztywny: 0,2 mm² ... 1,5 mm²; 0,5 mm² (zalecane)
- Elastyczny: 0,2 mm² ... 1,5 mm²; 0,5 mm² (zalecane)
- Przewód giętki z tulejką, bez osłony plastikowej: 0,25 mm² ... 1,5 mm² (Cu); 0,5 mm² (zalecane)
- Elastyczny z końcówką kablową i osłoną plastikową: 0,25 mm² ... 0,75 mm²; 0,5 mm² (zalecane)
- Wyjście: symetryczne 1 kV (poziom surowości testu 3); niesymetryczne 2 kV (poziom surowości testu 3)
- Sygnał: niezrównoważony 1 kV (poziom surowości testu 2)
- Sygnalizacja LED: Sygnalizacja LED
- Typy sygnalizacji: LED DC OK - Stan sygnału Praca (UN = 24 V DC, IOut = IN)
- Funkcja: Przekazywanie statusu operacyjnego
- Styk przełączający (bezpotencjałowy): OptoMOS
- Liczba faz: 3
- Napięcie izolacji wejściowe/wyjściowe: 3 kV AC (test typu); 3 kV AC (test jednostkowy)
- Średni czas międzyawaryjny (IEC 61709, SN 29500):> 2 240 000 godzin (25 °C);> 1 340 000 godzin (40 °C);> 600000 godzin (60 °C)
- Tekst dodatkowy: Klasa 3
- Wymiary artykułu: Wymiary artykułu
- Wymiar montażowy: Wymiar montażowy
- Instrukcja montażu: możliwość układania w stosy: poziomo 0 mm, pionowo 50 mm
- Materiał kaptura: Poliwęglan
- Konstrukcja panelu bocznego: aluminium
- Wysokość operacyjna: ≤ 5000 m
- Maksymalna dopuszczalna wilgotność (praca): ≤ 95% (przy 25°C, bez kondensacji)
- Kod temperatury: T4 (-25 ... +70 °C |> 60 °C, obniżenie: 2,5 %/K)
- EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
- Oznaczenie standardowe: wahania napięcia sieci/niedobór napięcia
- Sprzęt do pomiaru, kontroli, regulacji i laboratorium bezpieczeństwa: Sprzęt do pomiaru, kontroli, regulacji i laboratorium bezpieczeństwa
- Ochronne bardzo niskie napięcie: Ochronne bardzo niskie napięcie
- UL: UL
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
- Emisje przewodzone: Emisje przewodzone
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Wyładowanie statyczne: Wyładowanie statyczne
- Wyładowanie kontaktowe: 6 kV (poziom surowości testu 3)
- Wyładowanie w powietrzu: 8 kV (poziom surowości testu 3)
- Uwaga: Kryterium A
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Natężenie pola testowego: 10 V/m (poziom surowości testu 3)
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Naprężenie udarowe: Naprężenie udarowe
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Wejście/Wyjście/Sygnał: niezbalansowany
- Napięcie: 400 V AC
- Spadki napięcia: Spadki napięcia
- Spadek napięcia: 0%
- Kryteria: Kryteria
- Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
- Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
- Kryterium C: Tymczasowe upośledzenie działania urządzenia, które można skorygować za pomocą samego urządzenia lub przywrócić poprzez obsługę elementów sterujących.
- Temperatura otoczenia (testowana przy starcie): -40 °C
- AWG: 24 ... 16 (Cu); 20 (zalecane)
- Praca AC: Praca AC
- Forma sieci: Sieć gwiazdy (TN, TT, IT (PE))
- Typowe napięcie sieci krajowej: 3x 400 V AC; 3x 480 V AC
- Typ napięcia zasilania: AC
- Zakres częstotliwości (fN): 50 Hz ... 60 Hz
- Obwód zabezpieczający: Zabezpieczenie przejściowe | Warystor
- Współczynnik mocy (cos phi): 0,53 (3x 480 V AC)
- Prąd upływu do PE:< 3,5 mA
- Obniżanie wartości znamionowych: 60 °C ... + 70 °C
- Odchylenie od reguły:< 1% (rozkład obciążenia statycznego 10% ... 90%);< 3% (obciążenie zmienia się dynamicznie o 10% ... 90%);< 0,1% (zmiana napięcia wejściowego ±10%)
- Współczynnik szczytu: typ. 3 (3x 400 V AC); typ. 3.1 (3x 480 V prądu przemiennego)
- Dyrektywa w sprawie ochrony środowiska: Dyrektywa RoHS 2011/65/UE; WEEE; REACH
- Odległość montażu w prawo/lewo: 0 mm / 0 mm
- Odległość montażowa góra/dół: 50 mm / 50 mm
- Prądy harmoniczne: Prądy harmoniczne
- Migotanie: Migotanie
- Liczba okresów: 1 okres
- Emisja: Emisja zgodnie z normą EN 61000-6-3 (obszary mieszkalne i komercyjne) i EN 61000-6-4 (obszary przemysłowe)
- Odporność na zakłócenia: Odporność na zakłócenia zgodnie z normami EN 61000-6-1 (mieszkaniowe), EN 61000-6-2 (przemysłowe)
- Bezpiecznik wejściowy urządzenia: 3,15 A wewnętrzny (ochrona urządzenia)
- Minimalna strata mocy na biegu jałowym:< 0,84 W (3x 400 V prądu przemiennego)
- Minimalna strata mocy przy obciążeniu znamionowym:< 12,6 W (3x 400 V prądu przemiennego)
- Zintegrowana ochrona: nie
- Identyfikacja biegunów: 3.1 (13), 3.2 (14)
- Dioda LED wyłączona: Brak napięcia zasilania prądem zmiennym (wyłączona)
- Dioda LED włączona (zielona), DC OK: UOut> 21 V DC i IOut< 0,9 x IN (jeden (zielony), DC OK)
- Wyjście sygnału DC OK: Wyjście sygnału DC OK
- Typ sygnalizacji: Styk przełączający DC OK - Stan sygnału Praca (UN = 24 V DC, IOut = IN)
- Napięcie przełączania: maks. 30 V DC (SELV)
- Obciążalność prądowa: maks. 100 mA
- Stan stanu (styk zamknięty): UOut> 21 V DC i IOut< 0,9 x IN (styk zamknięty)
- Stan stanu (styk otwarty): UOut< 21 V DC lub IOut> 0,9 x IN (średnio w ciągu 60 s) (styk otwarty)
- Poziom operacyjny (obniżenie mocy wyjściowej):> 2000 m (obniżenie: 10%/1000 m)
- EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
- Bezpieczeństwo zasilania do 1100 V (odległości izolacyjne): Bezpieczeństwo zasilania do 1100 V (odległości izolacyjne)
- Bezpieczeństwo elektryczne: Bezpieczeństwo elektryczne
- Bezpieczna separacja: Bezpieczna separacja
- Ograniczanie prądów harmonicznych sieci: Ograniczanie prądów harmonicznych sieci
- Wahania napięcia sieciowego/niedostateczne napięcie: Wahania napięcia sieciowego/niedostateczne napięcie
- Dioda LED włączona (żółta), IOut> 90%: UOut> 21 V DC i IOut> 0,9 x IN (jedno (żółte), IOut> 90%)
- Dioda LED włączona (czerwona), ISHORT: UOut< 21 V DC i IOut> 0,9 x IN (jeden (czerwony), ISHORT)
- Dioda LED włączona (miga na czerwono) OVP: UOUT> OVP (zabezpieczenie przed przepięciem) (włączone (migające na czerwono))
- Głębokość (głębokość urządzenia (szyna montażowa)): 115 mm (głębokość urządzenia (szyna montażowa))
- Dodatkowe napięcie bezpieczeństwa: Dodatkowe napięcie bezpieczeństwa
- ANSI/UL 121201: ANSI/UL 121201
- Napięcie wejściowe (nominalne)
3 x 400 - 500 V/AC
- Rodzaj produktu
zasilanie elektryczne
- Minimalne napięcie wejściowe
400 V/AC
- Maksymalne napięcie wejściowe
500 V/AC
- Maksymalne natężenie wyjściowe
5 A
- Prąd wyjściowy (maks.) - zaokrąglony
5 A
120 W
- Rodzaj wyjścia zasilacza
regulowane
- Ilość faz
3
- Maksymalne napięcie wyjściowe
24 V/DC
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Wymiary
(D x S x W) 120 x 35 x 135 mm
- Maksymalne napięcie wyjściowe
28 V/DC
- Minimalne napięcie wyjściowe
24 V/DC
- Temperatura pracy (maks.)
70 °C
- Maksymalna temperatura pracy
70 °C
- Minimalna temperatura pracy
60 °C
- Minimalna temperatura robocza
-25 °C
- Numer katalogowy producenta
1362783
- Zawartość
1 szt.
- Specyfikacje zasilacza
regulowane napięcie wyjściowe
- Szerokość produktu
35 mm
- Wysokość produktu
135 mm
- Długość produktu
120 mm
IP20
- Maksymalna temperatura
70 °C
- Minimalna temperatura
-25 °C
- Model katalogowy producenta
TRIO3-PS/3AC/24DC/5
- Sprawność
90.5 %
- Głębokość produktu
120 mm
- Wysokość montażowa
135 mm
35 mm
135 mm
120 mm
135 mm
FALSE
TRUE
AC
120 W
TRUE
Other
TRUE
FALSE
TRUE
IP20
FALSE
24-28 V
TRUE
320-550 V
320-550 V
TRUE
None
7.5 A
24 V
5 A
None
Other
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3588061 Phoenix Contact 1362783 zasilanie elektryczne 24 V/DC 5 A 120 W Opis 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3588061 Phoenix Contact 1362783 zasilanie elektryczne 24 V/DC 5 A 120 W Opis 1 szt.
Opis
Zasilacz impulsowy TRIO POWER, złącze wtykowe, montaż na szynie DIN, wejście: 3-fazowe, wyjście: 24 V DC / 5 A, regulowane w zakresie 24 V DC ... 28 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
