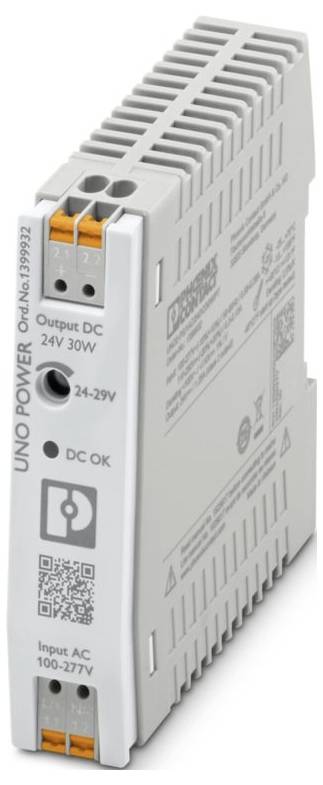

Zdjęcie poglądowe
Phoenix Contact 1399932 zasilanie elektryczne 24 V/DC 1.3 A 30 W Opis 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (189,00 zł / Sztuka)
189,00 zł
153,66 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: UNO POWER
- Typ połączenia: Połączenie wtykowe
- Szerokość: 21 mm
- Wysokość: 90 mm
- Głębokość: 90 mm
- Kolor: zielony
- Klasa palności wg UL 94: V0 (obudowa, zaciski)
- Materiał obudowy: PC
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 70 °C (> 55 °C Obniżanie wartości znamionowej POUT: 2,5%/K)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-4-11
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Stopień zanieczyszczenia: 2
- Wstrząs (operacja): 18 ms, 30 g, w każdym kierunku przestrzennym (IEC 60068-2-27)
- Wibracje (praca): 10 Hz ... 56,9 Hz, amplituda ±0,35 mm (IEC 60068-2-6);59,6 Hz ... 150 Hz, 5 g, 20 cykli
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażu: pozioma szyna montażowa NS 35, EN 60715
- Zakres częstotliwości: 0,15 MHz ... 80 MHz
- Oznaczenie: schemat CB (IEC 61010-1, IEC 61010-2-201)
- Klasa ochrony: II
- Częstotliwość: 50 Hz
- Zakres napięcia wejściowego: 100 V AC ... 277 V AC
- Zakres napięcia wejściowego: 110 V DC ... 250 V prądu stałego ±20 %; 125 V prądu stałego ... 250 V prądu stałego ±10% (UL)
- Prąd rozruchowy: typ. 35 A (przy 25 °C)
- Całka prądu rozruchowego (I2t):< 0,3 A2s
- Czas podtrzymania zasilania: typowo 18 ms (120 V AC); typowo 90 ms (prąd przemienny 230 V)
- Pobór prądu: 0,3 A (110 V DC); 0,13 A (250 V DC)
- Czas włączenia: typ. 1 s
- Dobór odpowiedniego bezpiecznika do ochrony wejścia: 6 A ... 16 A (cecha B, C, D, K lub podobna)
- Sprawność: typowo 90,5% (120 V AC); typowo 91,9% (prąd przemienny 230 V)
- Znamionowe napięcie wyjściowe: 24 V DC
- Zakres ustawień napięcia wyjściowego (USet): 24 V DC ... 29 V prądu stałego (> 24 V DC, stała moc ograniczona)
- Prąd wyjściowy znamionowy (IN): 1,3 A
- Zabezpieczenie przed zwarciem: tak
- Moc wyjściowa (PN): 30 W
- Możliwość wstecznego zasilania: ≤ 35 V DC
- Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP): ≤ 35 V DC
- Tętnienia: typowo 60 mVSS (przy wartościach nominalnych)
- Czas wejścia:< 1 s (UOut = 10 % ... 90 %)
- Możliwość łączenia szeregowego: tak, w celu zwiększenia napięcia
- Maksymalna strata mocy na biegu jałowym:< 0,26 W (prąd przemienny 230 V)
- Maksymalna strata mocy przy obciążeniu znamionowym:< 2,7 W (prąd przemienny 230 V)
- Połączenie równoległe: tak, dla zwiększenia mocy i redundancji z diodą
- Zabezpieczenie strony wtórnej: elektroniczne
- Wejście: 2 kV (poziom surowości testu 4 – symetryczne); 4 kV (poziom surowości testu 4 – niesymetryczne)
- Pozycja: 2.x
- Połączenie przewodów: Połączenie przewodów
- sztywny: 0,2 mm² ... 4 mm²
- Elastyczny: 0,2 mm² ... 4 mm²
- Przewód giętki z tulejką, bez osłony plastikowej: 0,25 mm² ... 2,5 mm²
- Elastyczny z końcówką kablową i osłoną plastikową: 0,25 mm² ... 2,5 mm²
- sztywny (AWG): 24 ... 12;17
- Wyjście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
- Sygnalizacja LED: Sygnalizacja LED
- Typy sygnalizacji: LED DC OK - Stan sygnału Praca (UN = 24 V DC, IOut = IN)
- Funkcja: wizualny wyświetlacz stanu pracy
- Liczba faz: 1
- Napięcie izolacji wejściowe/wyjściowe: 4 kV AC (test typu); 3,75 kV AC (test jednostkowy)
- Średni czas międzyawaryjny (IEC 61709, SN 29500):> 2872000 godz. (25 °C);> 1743000 godzin (40 °C);> 980 000 godzin (55 °C)
- Przewidywana żywotność (kondensatory elektrolityczne): Przewidywana żywotność (kondensatory elektrolityczne)
- Prąd: 0,938 A
- Temperatura: 25 °C
- Czas: 378000 godz.
- Tekst dodatkowy: Klasa 3
- Wymiary artykułu: Wymiary artykułu
- Wymiar montażowy: Wymiar montażowy
- Instrukcja montażu: możliwość układania w stosy: poziomo: 0 mm, pionowo: 30 mm
- Powłoka ochronna: nie
- Obudowa plastikowa
- Wysokość operacyjna: ≤ 5000 m
- Maksymalna dopuszczalna wilgotność (praca): ≤ 95% (przy 25°C, bez kondensacji)
- Kod temperatury: T4 (-25 ... +70 °C |> 55 °C, obniżenie wartości znamionowej POUT: 2,5%/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Oznaczenie standardowe: wahania napięcia sieci/niedobór napięcia
- Ochronne bardzo niskie napięcie: Ochronne bardzo niskie napięcie
- UL: UL
- SIQ: SIQ
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
- Wymagania EMC Odporność: EN 61000-6-2
- Emisje przewodzone: Emisje przewodzone
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Wyładowanie statyczne: Wyładowanie statyczne
- Wyładowanie kontaktowe: 6 kV (poziom surowości testu 3)
- Wyładowanie w powietrzu: 8 kV (poziom surowości testu 3)
- Uwaga: Kryterium A
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Natężenie pola testowego: 10 V/m (poziom surowości testu 3)
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Naprężenie udarowe: Naprężenie udarowe
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Napięcie: 230 V AC
- Spadki napięcia: Spadki napięcia
- Spadek napięcia: 0%
- Kryteria: Kryteria
- Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
- Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
- Kryterium C: Tymczasowe upośledzenie działania urządzenia, które można skorygować za pomocą samego urządzenia lub przywrócić poprzez obsługę elementów sterujących.
- Temperatura otoczenia (testowana przy starcie): -40 °C
- AWG: 24 ... 14 (Cu)
- Praca AC: Praca AC
- Typ sieci: TN, TT, IT (PE)
- Typowe napięcie sieciowe: 120 V AC; 230 V AC
- Typ napięcia zasilania: DC
- Zakres częstotliwości (fN): 50 Hz ... 60 Hz ±10%
- Obwód zabezpieczający: Zabezpieczenie przed przepięciami przejściowymi | Warystor
- Prąd upływu do PE:< 0,25 mA
- Praca na prądzie stałym: Praca na prądzie stałym
- Obniżanie wartości:< 110 V prądu stałego (1%/V)
- Odchylenie od reguły:< 1% (rozkład obciążenia statycznego 10% ... 90%);< 3% (obciążenie zmienia się dynamicznie o 10% ... 90%);< 0,1% (zmiana napięcia wejściowego ±10%)
- Współczynnik szczytu: typ. 3,21 (120 V AC); typ. 4,23 (prąd przemienny 230 V)
- Odległość montażu w prawo/lewo: 0 mm / 0 mm
- Odległość montażowa góra/dół: 30 mm / 30 mm
- EN 61558-2-16: III ( 2000 m, UIN: 100 V AC ... 250 V prądu przemiennego, 110 V prądu stałego ... 250 V prądu stałego);II (≤ 2000 m)
- Prądy harmoniczne: Prądy harmoniczne
- Migotanie: Migotanie
- Liczba okresów: 1 okres
- Materiał obudowy: Poliwęglan
- Emisja: Emisja zgodnie z normą EN 61000-6-3 (obszary mieszkalne i komercyjne) i EN 61000-6-4 (obszary przemysłowe)
- Wejście/Wyjście: niezbalansowane
- Bezpiecznik wejściowy urządzenia: 4 A wewnętrzny (zabezpieczenie urządzenia), zwłoczny
- Minimalna strata mocy na biegu jałowym:< 0,16 W (prąd przemienny 120 V)
- Minimalna strata mocy przy obciążeniu znamionowym:< 3,2 W (prąd przemienny 120 V)
- Zintegrowana ochrona: nie
- Dioda LED wyłączona: Brak napięcia zasilania prądem zmiennym (wyłączona)
- Dioda LED włączona (zielona), DC OK: UOUT> 0,9 x UN (jeden (zielony), DC OK)
- Poziom operacyjny (obniżenie mocy wyjściowej):> 2000 m (obniżenie wartości znamionowej POUT: 10%/1000 m)
- Bezpieczeństwo zasilania do 1100 V (odległości izolacyjne): Bezpieczeństwo zasilania do 1100 V (odległości izolacyjne)
- Bezpieczeństwo elektryczne: Bezpieczeństwo elektryczne
- Bezpieczna separacja: Bezpieczna separacja
- Ograniczanie prądów harmonicznych w sieci: Ograniczanie prądów harmonicznych w sieci
- Wahania napięcia sieciowego/niedostateczne napięcie: Wahania napięcia sieciowego/niedostateczne napięcie
- Zakres prądu wyjściowego: 1 A ... 1,25 A
- Głębokość (głębokość urządzenia (szyna montażowa)): 84 mm (głębokość urządzenia (szyna montażowa))
- ANSI/UL 121201: ANSI/UL 121201
- Prąd zwarciowy 2 A
- Materiał podnóżka: PBT (politereftalan butylenu)
- Rodzaj produktu
zasilanie elektryczne
- Minimalne napięcie wejściowe
100 V/AC
110 V/DC
- Maksymalne napięcie wejściowe
277 V/AC
250 V/DC
- Maksymalne natężenie wyjściowe
1.3 A
- Prąd wyjściowy (maks.) - zaokrąglony
1.3 A
30 W
- Rodzaj wyjścia zasilacza
regulowane
- Ilość faz
1
- Maksymalne napięcie wyjściowe
24 V/DC
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Wymiary
(D x S x W) 90 x 21 x 90 mm
- Maksymalne napięcie wyjściowe
29 V/DC
- Minimalne napięcie wyjściowe
24 V/DC
- Temperatura pracy (maks.)
70 °C
- Maksymalna temperatura pracy
70 °C
- Minimalna temperatura pracy
55 °C
- Minimalna temperatura robocza
-25 °C
- Numer katalogowy producenta
1399932
- Zawartość
1 szt.
- Średni czas bezawaryjnej pracy (MTBF)
2872000 h
- Specyfikacje zasilacza
regulowane napięcie wyjściowe
- Szerokość produktu
21 mm
- Wysokość produktu
90 mm
- Długość produktu
90 mm
IP20
- Maksymalna temperatura
70 °C
- Minimalna temperatura
-25 °C
- Model katalogowy producenta
UNO2-PS/1AC/24DC/30W/PT
- Sprawność
91.9 %
- Głębokość produktu
90 mm
- Wysokość montażowa
90 mm
21 mm
90 mm
90 mm
90 mm
FALSE
TRUE
AC
30 W
TRUE
Other
TRUE
FALSE
TRUE
IP20
FALSE
24-29 V
TRUE
85-305 V
85-305 V
TRUE
None
1.3 A
24 V
1.3 A
None
Other
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3588098 Phoenix Contact 1399932 zasilanie elektryczne 24 V/DC 1.3 A 30 W Opis 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3588098 Phoenix Contact 1399932 zasilanie elektryczne 24 V/DC 1.3 A 30 W Opis 1 szt.
Opis
Zasilacz impulsowy UNO POWER, złącze wtykowe, montaż na szynie DIN, wejście: 1-fazowe, wyjście: 24 V DC / 1,3 A, regulowane w zakresie 24 V DC ... 29 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
