Phoenix Contact 1418663 Zestaw wzorcowy przewodu SACC-CIP-M8FS-6P SMD-SP, piny: 6, 5 szt. | Conrad Electronic

Czarny, okrągły wtyk elektryczny o sześciu pinach z zielonym pierścieniem, przeznaczony do zamocowania w obudowie.

Zdjęcie poglądowe

Czarny, okrągły wtyk elektryczny o sześciu pinach z zielonym pierścieniem, przeznaczony do zamocowania w obudowie.

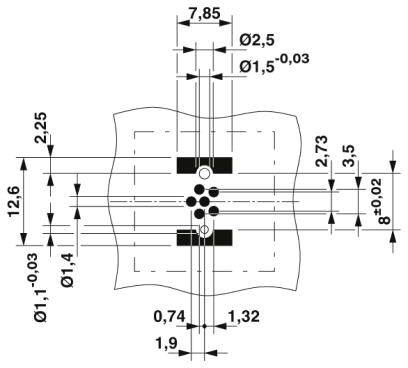

Rysunek techniczny z wymiarami i średnicami otworów. Ilustracja przedstawia precyzyjne rozmieszczenie i wielkości otworów w elemencie.

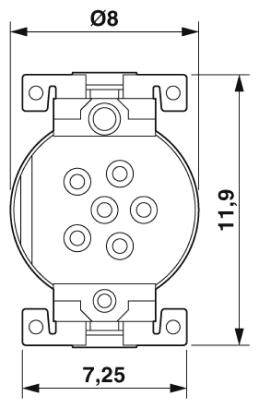

Rysunek techniczny złącza z wymiarami: średnica 8 mm, wysokość 11,9 mm, szerokość 7,25 mm. Widocznych sześć styków.

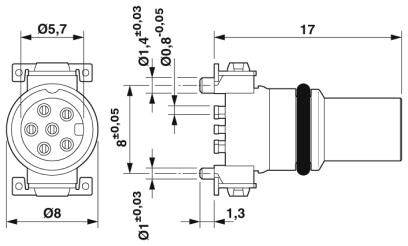

Rysunek techniczny siedmiopinowego złącza z wymiarami w milimetrach, w tym średnicą i odległościami między elementami.

Schemat elektryczny złącza 6-pinowego. Numeracja pinów zgodnie z ruchem wskazówek zegara: 1 do 5 na obwodzie, 6 w środku okręgu.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Zestaw wzorcowy przewodu

Rodzaj złącza

złącze żeńskie proste

Standard złącza

złącze czujnika

Złącze po stronie A

złącze żeńskie M8, proste

Ilość pinów

6

Karta katalogowa (PDF)

European union

Phoenix Contact

Dostawa w wt. 15.09

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 5 szt.)

Sztuki

Suma (46,99 zł / Sztuka)

234,96 zł

289,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Dodatkowe informacje:

Dane techniczne

Normy/przepisy: Złącze wtykowe M8 IEC 61076-2-104
Rezystancja izolacji: 100 MΩ
Klasa palności wg UL 94: V0
Kategoria przepięcia: II
Materiał uszczelnienia: FKM
Montaż: Montaż Na Płytce Drukowanej

Model katalogowy producenta: SACC-CIP-M8FS-6P SMD-SP

Rodzaj produktu: Zestaw wzorcowy przewodu

Rodzaj złącza: złącze żeńskie proste

Standard złącza: złącze czujnika

Złącze po stronie A: złącze żeńskie M8, proste

Ilość pinów: 6

Napięcie znamionowe: 30 V

Natężenie znamionowe: 1.5 A

Natężenie znamionowe - zaokrąglone: 1.5 A

Połączenie komponentów: SMD

Rodzaj gwintu: M8

Kodowanie: A

Materiał styku: CuZn (mosiądz)

Powierzchnia styku: Au (złoto)

: IP67

Specyfikacja: kodowany A

Minimalna temperatura: -25 °C

Maksymalna temperatura: +105 °C

Numer katalogowy producenta: 1418663

Zawartość: 5 szt.

Zgodne z RoHS: Tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Model katalogowy producenta

Natężenie znamionowe - zaokrąglone

Złącze po stronie A

Rodzaj złącza

Ilość pinów

Napięcie znamionowe

Rodzaj gwintu

Phoenix Contact 1418663 Zestaw wzorcowy przewodu SACC-CIP-M8FS-6P SMD-SP, piny: 6, 5 szt.

Numer produktu2136822

Ten produkt

SACC-CIP-M8FS-6P SMD-SP

1.5 A

złącze żeńskie M8, proste

złącze żeńskie proste

6

30 V

M8

Phoenix Contact 1418658 Zestaw wzorcowy przewodu SACC-CIP-M8FS-3P SMD-SP, piny: 3, 5 szt.

Numer produktu2136528

SACC-CIP-M8FS-3P SMD-SP

3 A

złącze żeńskie M8, proste

złącze żeńskie proste

3

60 V

M8

Phoenix Contact 1418660 Zestaw wzorcowy przewodu złącze żeńskie proste Ilość pinów: 4 5 szt.

Numer produktu2136535

SACC-CIP-M8FS-4P SMD-SP

3 A

złącze żeńskie M8, proste

złącze żeńskie proste

4

60 V

Phoenix Contact 1418629 Zestaw wzorcowy przewodu SACC-CIP-M12FS-4P SMD SH-SP, piny: 4, 5 szt.

Numer produktu2136536

SACC-CIP-M12FS-4P SMD SH-SP

4 A

złącze żeńskie M12, proste

złącze żeńskie proste

4

250 V

Phoenix Contact 1418649 Zestaw wzorcowy przewodu złącze męskie proste Ilość pinów: 8 5 szt.

Numer produktu2136619

SACC-CIP-M12MS-8P SMD SH-SP

2 A

złącze męskie M12, proste

złącze męskie proste

8

30 V

Phoenix Contact 1418647 Zestaw wzorcowy przewodu SACC-CIP-M12MS-5P SMD-SP, piny: 5, 5 szt.

Numer produktu2136620

SACC-CIP-M12MS-5P SMD-SP

4 A

złącze męskie M12, proste

złącze męskie proste

5

60 V

M12

Phoenix Contact 1418636 Zestaw wzorcowy przewodu M12 złącze żeńskie proste Ilość pinów: 8 5 szt.

Numer produktu2136697

SACC-CIP-M12FS-8P SMD SH-SP

2 A

złącze żeńskie M12, proste

złącze żeńskie proste

8

30 V

M12

Phoenix Contact 1418643 Zestaw wzorcowy przewodu SACC-CIP-M12MS-4P SMD-SP, piny: 4, 5 szt.

Numer produktu2136823

SACC-CIP-M12MS-4P SMD-SP

4 A

złącze męskie M12, proste

złącze męskie proste

4

250 V

M12

Phoenix Contact 1418637 Zestaw wzorcowy przewodu M12 złącze żeńskie proste Ilość pinów: 8 5 szt.

Numer produktu2136934

SACC-CI-M12FSX-8P SMD SH-SP

500 mA

złącze żeńskie M12, proste

złącze żeńskie proste

8

50 V/AC

M12

Phoenix Contact 1418548 Zestaw wzorcowy przewodu złącze żeńskie proste Ilość pinów: 4 5 szt.

Numer produktu2136955

SACC-CIP-M12FS-4P SMD-SP

4 A

złącze żeńskie M12, proste

złącze żeńskie proste

4

250 V

Do pobrania

Karta katalogowa

European union

Karta katalogowa 2136822 Phoenix Contact 1418663 Zestaw wzorcowy przewodu SACC-CIP-M8FS-6P SMD-SP, piny: 6, 5 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2136822 Phoenix Contact 1418663 Zestaw wzorcowy przewodu SACC-CIP-M8FS-6P SMD-SP, piny: 6, 5 szt.

Opis

Zestaw wzorów, 6-biegunowy, gniazdo, proste, M8, kodowanie a, montaż na płytce drukowanej, SMD
